Deskripsi Produk

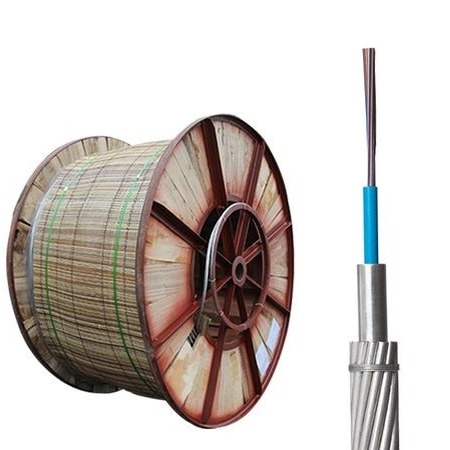

Kabel Ground Daya Optik (Kabel OPGW)
Deskripsi OPGW
Kabel optik OPGW mengintegrasikan serat optik di dalam kabel ground saluran transmisi tegangan tinggi di atas kepala, menciptakan sistem komunikasi yang aman dan efisien di sepanjang jaringan listrik. Dengan peran gandanya sebagai grounding dan transmisi data, OPGW memastikan perlindungan sistem daya dan komunikasi yang andal. Struktur kawat logam memberikan kekuatan mekanik, stabilitas, dan masa pakai yang panjang yang sangat baik. Dibandingkan dengan instalasi kabel optik konvensional, OPGW secara signifikan mengurangi waktu konstruksi dan biaya proyek secara keseluruhan. Ini banyak digunakan dalam proyek transmisi daya, gardu induk, dan sistem komunikasi jaringan pintar.
Karakteristik & Keunggulan Kabel Optik OPGW
-
Teknologi tabung baja tahan karat canggih yang diisi dengan senyawa penahan air untuk perlindungan serat maksimum.
-
Kekuatan tarik tinggi dan struktur kompak memastikan daya tahan di lingkungan yang keras.
-
Interferensi rendah antara jaringan listrik dan jaringan komunikasi bahkan dalam kondisi hubungan pendek.
-
Pemasangan mudah—kompatibel dengan spesifikasi kabel ground umum dan dapat langsung menggantikan kabel ground yang ada.
-
Ketahanan petir yang sangat baik dan kinerja yang stabil selama rentang yang panjang.
-
Solusi hemat biaya untuk mengintegrasikan komunikasi ke dalam infrastruktur transmisi daya.

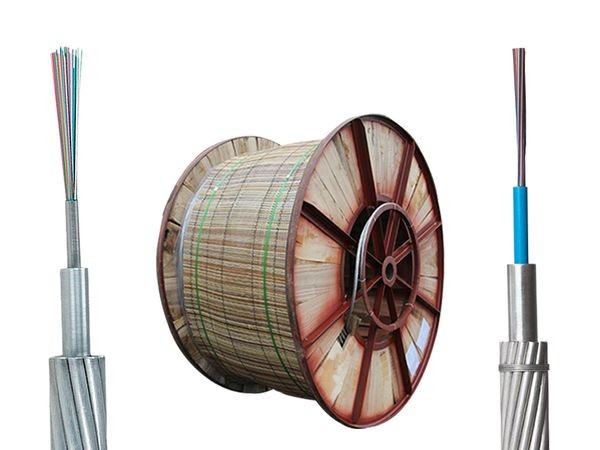

Deskripsi Kabel OPGW
Aplikasi
OPGW terutama diterapkan dalam sistem komunikasi daya bersama dengan aksesori terkait. Mendukung proteksi relai, pemantauan otomatis, dan transmisi sinyal saat dipasang di sepanjang saluran listrik tegangan tinggi.
Struktur

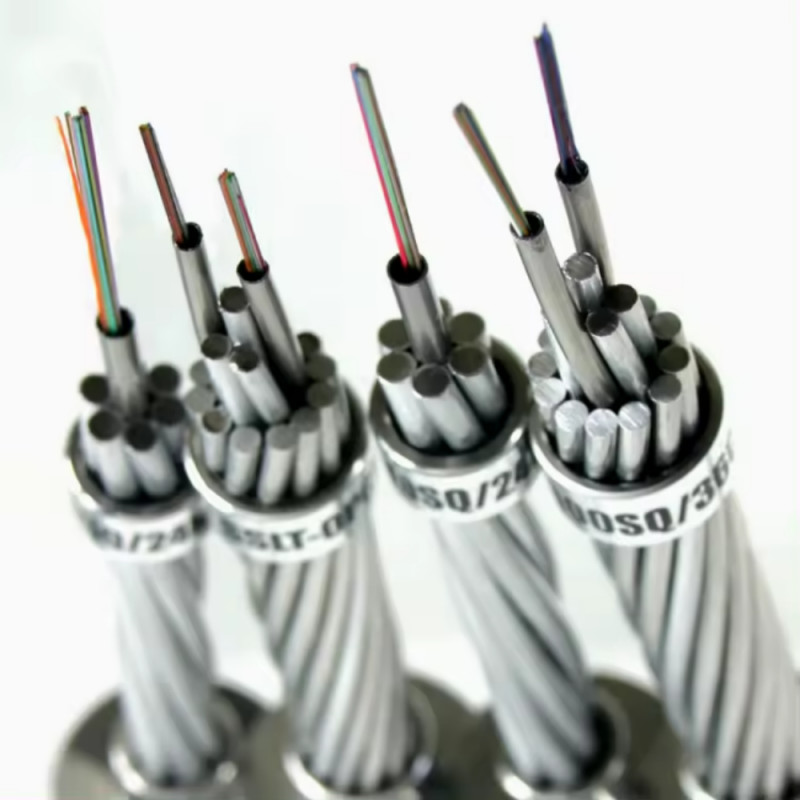

Kabel Ground Optik Terpilin (OPGW) diproduksi dengan lapisan ganda atau tiga kawat baja berlapis aluminium (ACS), atau campuran kawat ACS dan paduan aluminium. Desainnya dioptimalkan untuk memenuhi kebutuhan jaringan listrik di atas kepala modern, memastikan grounding listrik dan komunikasi optik.
Pilihan Serat
Jumlah Serat
Rentang Tegangan
Aplikasi Utama
-
Banyak digunakan dalam saluran listrik di atas kepala yang baru dibangun
-
Ideal untuk kapasitas serat besar dan proyek transmisi tegangan ultra-tinggi (UHV)
-
Menyediakan grounding dan perlindungan petir sambil membawa arus gangguan hubungan pendek
Desain Khas
Parameter
OPGW dengan Tabung Aluminium PBT
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS(KN) |
Hubungan Pendek(KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Desain Khas OPGW dari Tabung Baja Tahan Karat Terpilin
Desain Khas untuk Lapisan Ganda:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS(KN) |
Hubungan Pendek (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Desain Khas untuk Tiga Lapis:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS(KN) |
Hubungan Pendek (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Desain Khas OPGW dari Tabung Baja Tahan Karat AL-covered Pusat
Desain Khas untuk Lapisan Tunggal
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS(KN) |
Hubungan Pendek(KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Desain Khas untuk Lapisan Ganda
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS(KN) |
Hubungan Pendek(KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Desain Khas OPGW dari Tabung Longgar Baja Tahan Karat Pusat
Desain Khas untuk Lapisan Tunggal:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubungan Pendek (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Desain Khas untuk Lapisan Ganda:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubungan Pendek (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
FAQ
1. Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen profesional dengan pengalaman lebih dari 10 tahun, berfokus pada R&D dan produksi kabel serat optik, kabel drop, dan kabel patch. Pabrik kami berlokasi di Guangzhou, Cina, dan kami dengan hangat menyambut Anda untuk mengunjungi kami.
2. Bagaimana kualitas produk dijamin?
Setiap serat diuji secara ketat sebelum pengiriman untuk memastikan kinerja yang stabil. Setelah mengkonfirmasi harga, sampel gratis dapat diberikan untuk inspeksi kualitas.
3. Apakah Anda menerima pesanan kecil?
Ya, pesanan kecil diterima. Kami mendukung proyek baru dan memahami bahwa bisnis sering dimulai dari jumlah kecil.
4. Berapa waktu pengirimannya?
Biasanya 3–7 hari kerja, tergantung pada jumlah pesanan. Yakinlah, kami akan mengatur pengiriman segera setelah pembayaran Anda diterima.
5. Dapatkah Anda menyediakan layanan OEM?
Ya, layanan OEM tersedia. Kami dapat mencetak logo Anda pada produk, dan terbuka untuk ide kustomisasi Anda.
