Deskripsi Produk
Ringkasan Produk Kabel Serat Optik OPGW

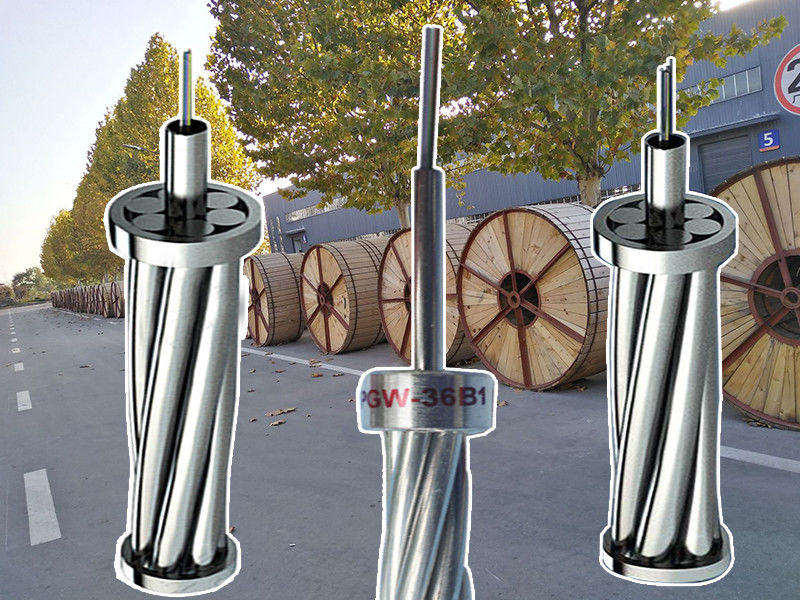

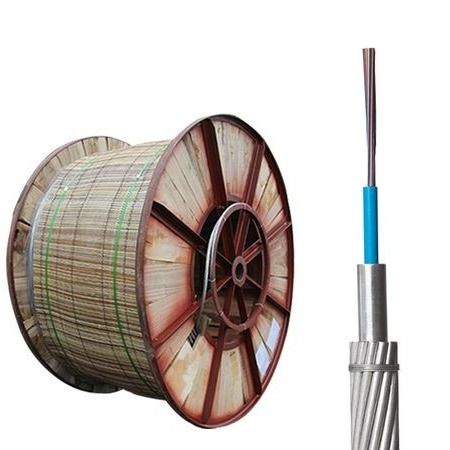

Kabel OPGW (Optical Power Ground Wire)mesin penggilingserat optikdenganKabel tanah atasdari jalur transmisi tegangan tinggi, yang memungkinkangrounding listrik dan komunikasi optik secara bersamaandalam satu kabel.desain dual-fungsimeningkatkan keandalan sistem, menyederhanakan infrastruktur, dan mengurangi biaya konstruksi.struktur bertulang logam, Kabel OPGW kuat, tahan lama, dan tahan terhadap kondisi lingkungan yang keras.
Fitur & Keuntungan Utama
-
Perlindungan lanjutan:Tabung stainless steel yang diisi dengansenyawa penghalang airmelindungi serat optik dari kelembaban dan kerusakan fisik.
-
Kekuatan tinggi & Desain kompak:Penawaran yang sangat baikkekuatan tarikdan kompak struktural, cocok untukInstalasi luar jangka panjangdan lingkungan ekstrim.
-
Interferensi elektromagnetik minimal:Mengurangi gangguan antara sinyal komunikasi dan arus sirkuit pendek dalam sistem listrik.
-
Mudah Dipasang:Kompatibel dengan spesifikasi kawat tanah standar, ideal untukproyek konstruksi baru dan penggantian.
Aplikasi & Manfaat
Kabel OPGW sangat penting untukjaringan pintar dan infrastruktur utilitas modern, memberikantulang punggung komunikasi yang dapat diandalkan yang terintegrasi ke dalam jalur transmisi listrikMereka memungkinkan:
-
Pemantauan real-timedandeteksi kesalahan
-
Transmisi data jarak jauh berkecepatan tinggi
-
Peningkatan efisiensi jaringandanmengurangi waktu henti
Dengan ketahanan yang sangat baik terhadappetir, beban angin, dan perubahan suhu, Kabel OPGW adalah solusi yang disukai untuk utilitas yangmemodernisasi jaringan secara efisiensementara meminimalkan gangguan instalasi dan biaya.
Aplikasi dan Struktur Kabel Serat Optik OPGW
Aplikasi:
Kabel OPGW (Optical Power Ground Wire)digunakan terutama untukKomunikasi saluran listrik, terintegrasi denganPerlindungan relay, sistem kontrol otomatis, dan dipasang di sampingjalur transmisi tegangan tinggiMereka ideal untukproyek-proyek jalur listrik udara baru, termasukTransmisi tegangan ultra tinggi (UHV), memberikan keduakapasitas komunikasidanperlindungan petirdengan aman melakukan arus sirkuit pendek.
Struktur:

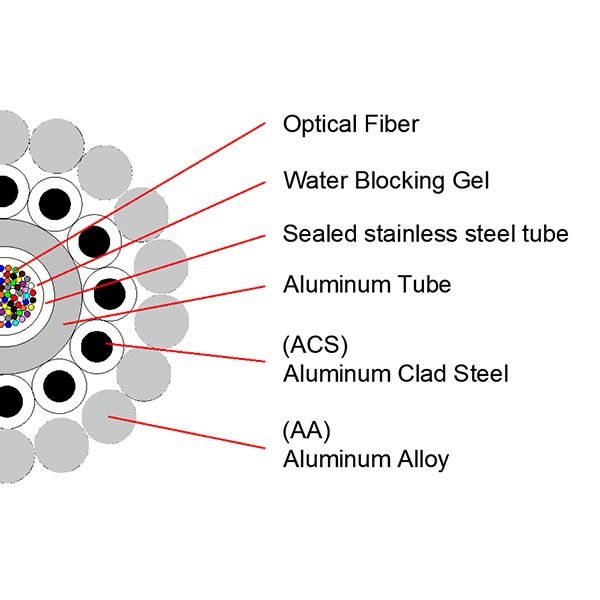

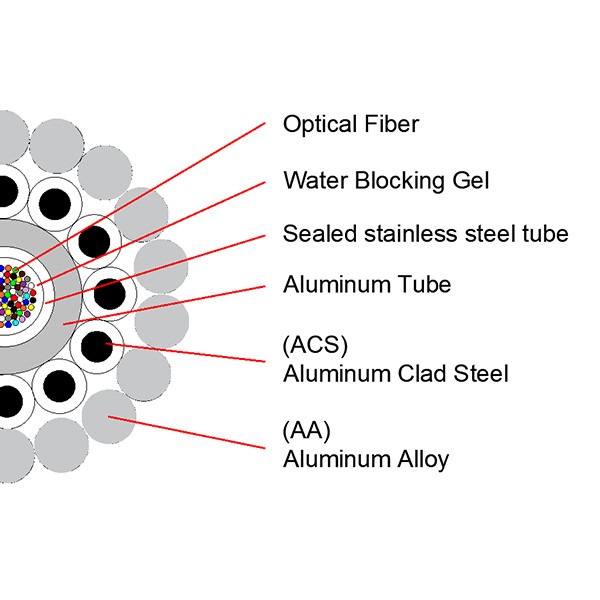

Peraturankabel tanah optik bergelombangterbuat daridua atau tiga lapisan kawat baja berlapis aluminium (ACS), atau kombinasi ACS dankabel paduan aluminium, menawarkankekuatan mekanik, daya tahan, dan kinerja listrik. Desain standar menampilkantabung baja tahan karat pusat yang menampung serat optik, ditutupi dengan aluminium untuk perlindungan tambahan.
Spesifikasi teknis:
-
Jenis Serat:G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Jumlah Inti Serat:Sampai dengan96 inti
-
Jangkauan tegangan:Cocok untuk saluran listrik dengan nilai nominalhingga 110 kV dan di bawahnya
-
Fitur Desain:Tabung pusat baja tahan karat, lapisan aluminium, kekuatan tarik tinggi, tahan air, korosi dan UV
Manfaatnya:
-
Mesin penggilingTransmisi daya tegangan tinggidengankomunikasi optikdalam satu kabel
-
MemastikanTransmisi data jarak jauh yang dapat diandalkanuntuk aplikasi telekomunikasi dan jaringan pintar
-
Memberikanperlindungan mekanis, ketahanan petir, dan daya tahanuntuk lingkungan luar dan stres tinggi
Parameter
OPGW dengan Tabung Aluminium PBT
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Desain khas tabung stainless steel bergaris
Desain khas untuk lapisan ganda:
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Desain khas untuk Tiga Lapisan:
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek (KA2s) |
| OPGW-232[343.0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Desain khas tabung stainless steel yang ditutupi AL pusat
Desain khas untuk lapisan tunggal
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| OPGW-80 ((82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80 ((84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Desain Tipikal untuk Lapisan Ganda
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Desain khas tabung longgar baja tahan karat pusat
Desain khas untuk lapisan tunggal:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Sirkuit pendek (KA2s) |
| OPGW-32 ((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Desain khas untuk lapisan ganda:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Sirkuit pendek (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77).8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
FAQ:
1Apakah Anda produsen atau perusahaan perdagangan?
Kami adalahprodusen kabel serat optik profesionaldengan lebih10 tahun pengalaman, yang mengkhususkan diri dalampenelitian, pengembangan, dan produksi kabel serat optik, kabel drop, kabel patch, dan produk terkaitPabrik kami terletak diKota Guangzhou, Cina, dan Anda disambut hangat untuk mengunjungi kami.
2Bagaimana Anda memastikan kualitas produk?
Setiap serat adalahdiuji dengan hati-hati sebelum pengirimanSetelah konfirmasi harga, Anda dapat memintasampel gratisuntuk memeriksa standar kami.
3Bisakah Anda menerima pesanan kecil?
Ya, kami mendukungpesanan kecil dan proyek uji coba, memahami bahwa bisnis sering dimulai dengan jumlah awal yang lebih kecil.
4Berapa waktu pengiriman yang biasanya?
Pengiriman biasanya memakan waktu3 ¢ 7 hari kerjaKami memastikan pengiriman segera setelah pembayaran diterima.
5Apakah Anda menyediakan layanan OEM dan kustomisasi?
Ya, kami menawarkanLayanan OEM dan ODM. Logo Anda dapat dicetak pada produk, dan kami dapat menampung berbagaipermintaan kustomisasiuntuk memenuhi kebutuhan proyek Anda.
