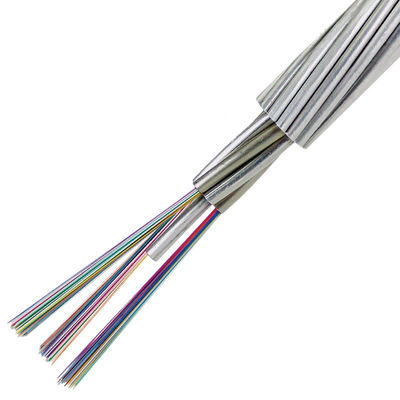

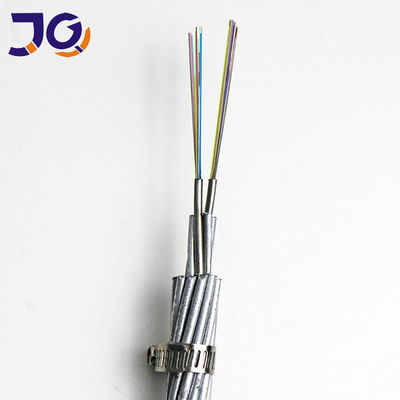

Kabel Ground Optik OPGW untuk Komunikasi Transmisi Daya
Pengantar Produk:
OPGW adalah kawat tanah dengan serat optik terintegrasi untuk jalur daya udara, menggabungkan fungsi grounding, perlindungan petir, dan komunikasi berkecepatan tinggi dalam satu kabel.
Fitur Utama:
-
Perlindungan kuat dengan tabung baja tahan karat tahan air
-
Kekuatan tarik tinggi untuk lingkungan yang keras
-
Kinerja listrik yang stabil
-
Pemasangan dan penggantian yang mudah
-
Fungsi ganda untuk daya dan komunikasi
Aplikasi:
Gambaran Umum Kabel OPGW
Fungsi Utama
Kabel OPGW terutama diaplikasikan dalam sistem komunikasi daya, bekerja bersama dengan aksesori untuk proteksi relai, kontrol otomatis, dan transmisi data. Kabel ini dipasang di sepanjang jalur daya tegangan tinggi, menggabungkan fungsi komunikasi optik dan grounding.
Struktur
Kawat Tanah Optik Stranded (OPGW) diproduksi dengan dua atau tiga lapisan kawat baja berlapis aluminium (ACS), atau campuran kawat ACS dan paduan aluminium. Desain ini dioptimalkan untuk memenuhi tuntutan struktural dan mekanis umum dari jalur transmisi daya.
Spesifikasi Serat
-
Jenis serat opsional: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Jumlah serat: Hingga 96 inti
Rentang Listrik & Aplikasi
-
Cocok untuk jalur daya dengan level tegangan 110KV ke bawah
-
Banyak diterapkan pada jalur transmisi udara baru
-
Mampu membawa sejumlah besar serat untuk sistem UHV (Ultra High Voltage)
-
Memberikan perlindungan terhadap petir dan mengalirkan arus gangguan hubung singkat dengan aman
Desain Khas
Struktur tabung baja tahan karat berlapis aluminium sentral, memastikan perlindungan serat yang sangat baik, kekuatan mekanis, dan keandalan jangka panjang.
Parameter

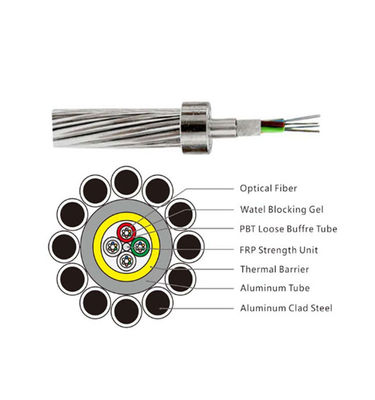

OPGW dengan Tabung Aluminium PBT
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubung Singkat (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Desain Khas OPGW Tabung Baja Tahan Karat Stranded
Desain Khas untuk Lapisan Ganda:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubung Singkat (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Desain Khas untuk Lapisan Tiga:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubung Singkat (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Desain Khas OPGW Tabung Baja Tahan Karat Sentral
Desain Khas untuk Lapisan Tunggal
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubung Singkat (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Desain Khas untuk Lapisan Ganda
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubung Singkat (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Desain Khas OPGW Tabung Longgar Baja Tahan Karat Sentral
Desain Khas untuk Lapisan Tunggal:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubung Singkat (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Desain Khas untuk Lapisan Ganda:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubung Singkat (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
FAQ Kabel OPGW
T1: Apa itu kabel OPGW?
A: OPGW adalah kawat tanah dengan serat optik terintegrasi untuk jalur daya, menggabungkan perlindungan dan komunikasi.
T2: Apa manfaat utamanya?
A: Kabel ini menawarkan fungsi grounding, perlindungan petir, dan transmisi data dalam satu kabel.
T3: Bisakah menggantikan kawat tanah yang ada?
A: Ya, OPGW dapat langsung menggantikan kawat tanah tradisional.
T4: Apakah tahan lama untuk penggunaan di luar ruangan?
A: Ya, kabel ini memiliki kekuatan tinggi dan ketahanan kuat terhadap cuaca dan tekanan mekanis.
T5: Di mana OPGW digunakan?
A: Kabel ini digunakan pada jalur transmisi, gardu induk, dan sistem smart grid.
