Deskripsi Produk

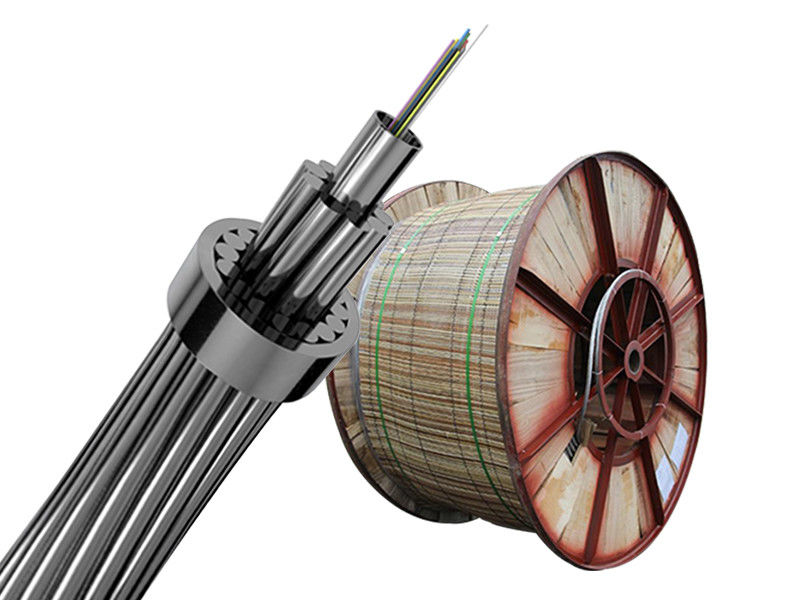

Kabel Ground Daya Optik (Kabel OPGW)
Ikhtisar Kabel OPGW
Kabel Ground Daya Optik (OPGW) adalah jenis kabel khusus yang mengintegrasikan serat optik di dalam kabel ground dari saluran transmisi tegangan tinggi di atas kepala. Dengan menggabungkan fungsi perlindungan petir, grounding, dan komunikasi optik, OPGW memberikan solusi yang andal dan efisien untuk jaringan listrik modern. Serat optik di dalam kabel memungkinkan transmisi data berkecepatan tinggi, sementara kabel logam di sekitarnya memastikan kinerja mekanik yang sangat baik dan perlindungan listrik. Dibandingkan dengan instalasi kabel optik tradisional, OPGW mengurangi waktu konstruksi, menurunkan biaya keseluruhan, dan meningkatkan stabilitas jangka panjang.
Fitur & Keunggulan Utama
-
Perlindungan Tingkat Lanjut: Desain tabung baja tahan karat yang diisi dengan senyawa penahan air memberikan perlindungan superior untuk serat optik terhadap kelembaban dan tekanan mekanis.
-
Kekuatan Mekanik Tinggi: Struktur kompak dengan kekuatan tarik yang sangat baik untuk menahan lingkungan yang keras dan beban mekanis yang kuat.
-
Kinerja Listrik: Secara efektif mengurangi gangguan antara jaringan listrik dan sistem komunikasi selama kondisi hubungan pendek.
-
Pemasangan Mudah: Dirancang agar sesuai dengan spesifikasi kabel ground konvensional, OPGW dapat dipasang dengan mudah dan langsung menggantikan kabel ground yang ada tanpa modifikasi besar.
-
Fungsi Ganda: Menawarkan perlindungan grounding untuk sistem tenaga dan saluran komunikasi optik berkapasitas tinggi, memastikan keandalan dan efektivitas biaya.
-
Aplikasi Luas: Ideal untuk digunakan pada saluran transmisi daya, gardu induk, dan jaringan komunikasi jaringan pintar.
Ikhtisar Kabel OPGW
Fungsi Utama
Kabel OPGW terutama diterapkan dalam sistem komunikasi daya, bekerja sama dengan aksesori untuk perlindungan relai, kontrol otomatis, dan transmisi data. Mereka dipasang di samping saluran listrik tegangan tinggi, menggabungkan komunikasi optik dan fungsi grounding.
Struktur

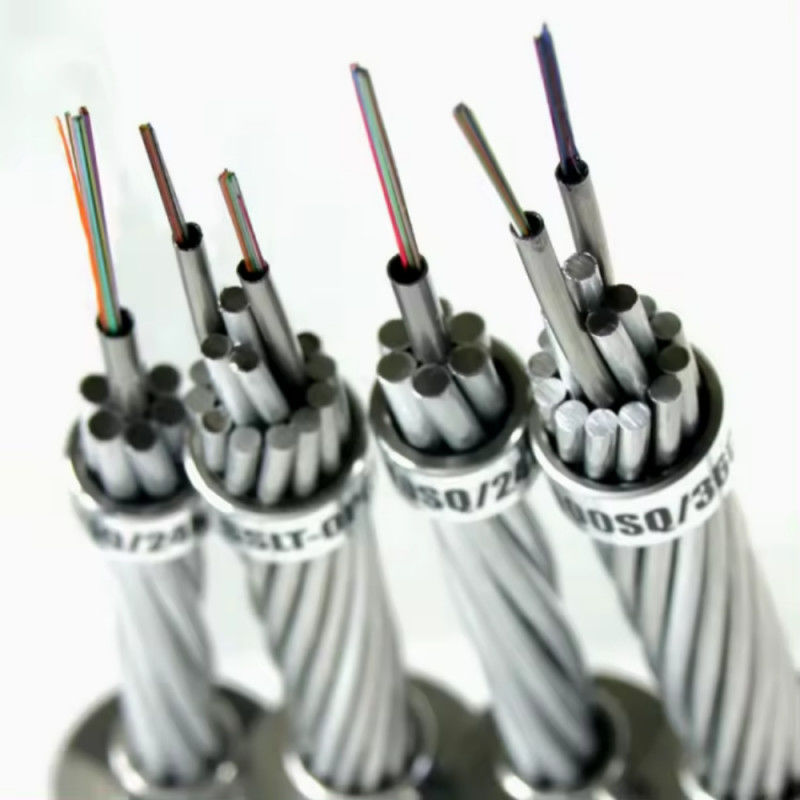

Kabel Ground Optik Terpilin (OPGW) diproduksi dengan dua atau tiga lapisan kawat baja berlapis aluminium (ACS), atau campuran ACS dan kawat paduan aluminium. Desain ini dioptimalkan untuk memenuhi tuntutan struktural dan mekanik umum dari saluran transmisi daya.
Spesifikasi Serat
-
Jenis serat opsional: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Jumlah serat: Hingga 96 inti
Rentang Listrik & Aplikasi
-
Cocok untuk saluran listrik dengan tingkat tegangan 110KV dan di bawahnya
-
Banyak diterapkan pada saluran transmisi di atas kepala yang baru
-
Mampu membawa sejumlah besar serat untuk sistem UHV (Ultra High Voltage)
-
Memberikan perlindungan terhadap petir dan secara aman menghantarkan arus gangguan hubungan pendek
Desain Khas

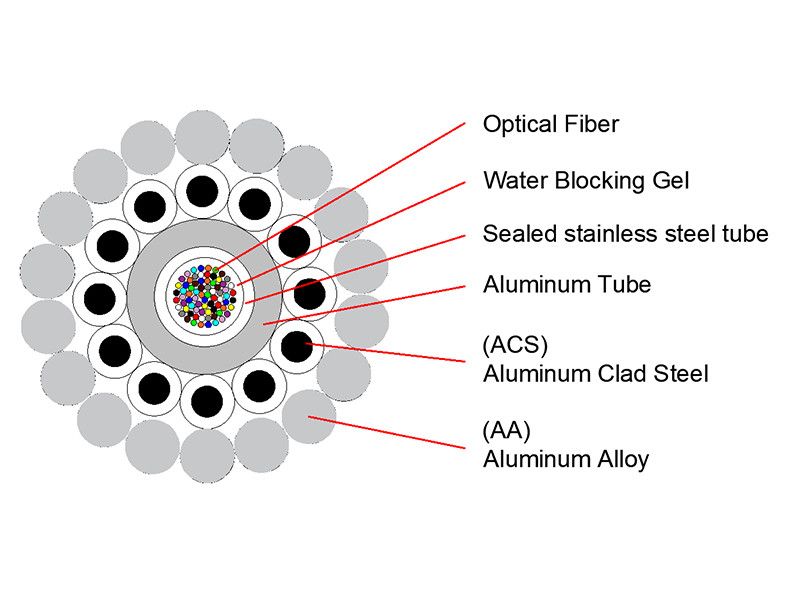

Struktur tabung baja tahan karat berlapis aluminium pusat, memastikan perlindungan serat yang sangat baik, kekuatan mekanik, dan keandalan jangka panjang.
Parameter
OPGW dengan Tabung Aluminium PBT
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubungan Pendek (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Desain Khas OPGW dari Tabung Baja Tahan Karat Terpilin
Desain Khas untuk Lapisan Ganda:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubungan Pendek (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Desain Khas untuk Tiga Lapis:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubungan Pendek (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Desain Khas OPGW dari Tabung Baja Tahan Karat Berlapis AL Pusat
Desain Khas untuk Lapisan Tunggal
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubungan Pendek (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Desain Khas untuk Lapisan Ganda
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubungan Pendek (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Desain Khas OPGW dari Tabung Longgar Baja Tahan Karat Pusat
Desain Khas untuk Lapisan Tunggal:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubungan Pendek (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Desain Khas untuk Lapisan Ganda:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Hubungan Pendek (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
FAQ
1. Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen profesional dengan pengalaman lebih dari 10 tahun dalam kabel serat optik, kabel drop, kabel patch, dan produk terkait. Pabrik kami berlokasi di Guangzhou, dan kami dengan hangat menyambut kunjungan Anda.
2. Bagaimana kualitas produk dijamin?
Setiap serat diuji secara ketat sebelum pengiriman untuk memastikan kualitas tinggi. Setelah mengkonfirmasi harga, sampel gratis dapat diberikan untuk inspeksi kualitas.
3. Apakah Anda menerima pesanan kecil?
Ya. Kami mendukung pesanan percobaan dan volume kecil, karena kami percaya bisnis jangka panjang sering dimulai dari proyek kecil.
4. Berapa waktu pengiriman?
Umumnya 3–7 hari kerja, tergantung pada jumlah pesanan. Setelah pembayaran dikonfirmasi, kami mengatur produksi dan pengiriman secepat mungkin.
5. Apakah Anda menawarkan layanan OEM?
Ya. Kami menyediakan kustomisasi OEM dan dapat mencetak logo Anda pada produk. Kami terbuka untuk ide desain apa pun dari pelanggan.
