Deskripsi Produk

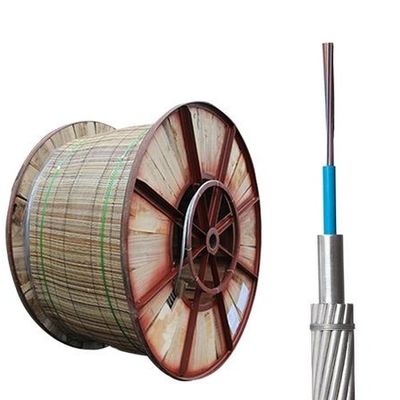

Kabel tanah daya optik (OPGW)
Ringkasan Produk
PeraturanKabel OPGWmengintegrasikan serat optik ke dalam kabel tanah atas jalur transmisi tegangan tinggi, memungkinkan keduaPengantar listrikdankomunikasi optikDesain dual-fungsi ini meningkatkan keandalan sistem dan menyederhanakan infrastruktur.dan tahan terhadap tekanan lingkunganDibandingkan dengan metode instalasi serat konvensional, OPGW memungkinkan untukwaktu konstruksi yang lebih pendekdanbiaya keseluruhan yang lebih rendahdengan menggabungkan jalur listrik dan komunikasi menjadi satu.
Fitur & Keuntungan Utama
-
Perlindungan Lanjutan: Tabung baja tahan karat diisi dengan senyawa penghalang air untuk melindungi serat optik dari kelembaban dan kerusakan fisik.
-
Kompak & Kuat: Kabel ini memiliki struktur yang sangat kompak dan kekuatan tarik yang tinggi, cocok untuk kondisi lingkungan yang keras.
-
Interferensi elektromagnetik minimal: Dirancang untuk mengurangi gangguan antara sinyal komunikasi dan arus sirkuit pendek di jaringan listrik.
-
Integrasi yang Mudah: Sesuai dengan spesifikasi kabel tanah standar, membuat pemasangan mudah ̇ ideal untuk proyek baru dan penggantian.
Kabel OPGW memainkan peran penting dalam infrastruktur jaringan pintar modern dengan menyediakan tulang punggung komunikasi yang dapat diandalkan yang terintegrasi langsung ke jalur transmisi listrik.Integrasi ini memfasilitasi pemantauan real-time, deteksi kesalahan, dan transmisi data, meningkatkan efisiensi jaringan dan mengurangi waktu henti.Kabel OPGW mendukung transfer data berkecepatan tinggi jarak jauh sambil mempertahankan ketahanan yang kuat terhadap faktor lingkungan seperti serangan petir, beban angin, dan variasi suhu. desain yang kuat dan dual-fungsi membuat mereka pilihan yang disukai untuk utilitas yang bertujuan untuk memodernisasi jaringan mereka dengan gangguan dan biaya minimal.
Aplikasi dan Struktur OPGW
Kabel OPGW terutama digunakan untuk komunikasi saluran listrik bersama dengan aksesori seperti perlindungan relay dan sistem kontrol otomatis,dan dipasang bersama dengan jalur transmisi tegangan tinggi.

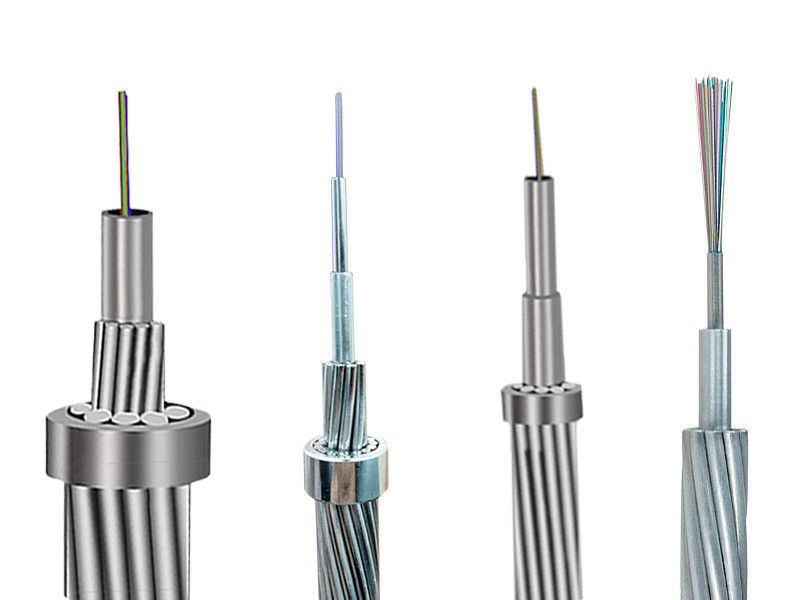

Stranded Optical Ground Wire (OPGW) terdiri dari dua atau tiga lapisan kabel baja berlapis aluminium (ACS), atau kombinasi kabel ACS dan paduan aluminium.Konstruksi ini dirancang untuk memenuhi persyaratan umum saluran transmisi listrik, menawarkan kekuatan mekanik dan kinerja listrik.
Spesifikasi Teknis
-
Jenis Serat Tersedia:G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (berbagai pilihan sesuai dengan aplikasi yang berbeda)
-
Jumlah Inti Serat:Hingga 96 inti
-
Jangkauan tegangan:Cocok untuk saluran listrik dengan nilai hingga 110 kV dan di bawahnya
Aplikasi
Kabel OPGW banyak digunakan dalam jalur listrik udara yang baru dibangun dan cocok untuk proyek yang membutuhkan jumlah serat yang tinggi dan transmisi tegangan ultra tinggi (UHV).Mereka juga memberikan perlindungan petir dengan aman melakukan kesalahan besar arus sirkuit pendek melalui kabel.
Desain Tipikal
Desain OPGW standar mencakup tabung baja tahan karat pusat yang ditutupi dengan aluminium, memberikan perlindungan dan daya tahan yang kuat.
Parameter
OPGW dengan Tabung Aluminium PBT
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Desain khas tabung stainless steel bergaris
Desain khas untuk lapisan ganda:
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Desain khas untuk Tiga Lapisan:
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek (KA2s) |
| OPGW-232[343.0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Desain khas tabung stainless steel yang ditutupi AL pusat
Desain khas untuk lapisan tunggal
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| OPGW-80 ((82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80 ((84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Desain Tipikal untuk Lapisan Ganda
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Desain khas tabung longgar baja tahan karat pusat
Desain khas untuk lapisan tunggal:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Sirkuit pendek (KA2s) |
| OPGW-32 ((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Desain khas untuk lapisan ganda:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Sirkuit pendek (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77).8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
