Deskripsi Produk
Kabel tanah daya optik (OPGW)
Kabel OPGW (Optical Power Ground Wire)dirancang untuk menggabungkan fungsionalitas sistem komunikasi serat optik dengan peran kawat tanah di jalur transmisi tegangan tinggi.Kabel ditempatkan di dalam kawat tanah dari kabel listrik udara, yang berfungsi sebagai elemen grounding dan medium untuk komunikasi optik.menawarkan struktur yang kuat dan stabil berkat penguatan kawat logamKarena serat optik terintegrasi dalam kabel tanah, OPGW mengurangi waktu konstruksi dan biaya dibandingkan dengan metode lain, merampingkan penyebaran.
Fitur dan Keuntungan Utama Kabel Optik OPGW:
-
Konstruksi Baja Bertahan: Penggunaan tabung baja tahan karat berkualitas tinggi, yang diisi dengan senyawa penghalang air, memastikan perlindungan optimal untuk serat optik, mencegah kerusakan akibat kelembaban atau faktor lingkungan.
-
Kekuatan Tinggi dan Desain Kompak: Kabel ini kompak namun kuat, dirancang untuk menahan kondisi cuaca yang keras dan tekanan mekanik yang tinggi, membuatnya cocok untuk rentang panjang di lingkungan tegangan tinggi.
-
Interferensi minimal: Arus listrik di jaringan listrik memiliki dampak minimal pada jaringan komunikasi optik, memastikan operasi yang stabil dan bebas gangguan.
-
Mudah Dipasang: Kabel OPGW dirancang untuk menggantikan kabel tanah tradisional secara langsung, membuatnya mudah dipasang tanpa perubahan signifikan pada infrastruktur yang ada, menghemat waktu dan mengurangi biaya.
Dengan mengintegrasikan serat optik dengan infrastruktur jalur listrik, kabel OPGW menawarkan solusi yang hemat biaya, andal, dan efisien untuk komunikasi berkecepatan tinggi dalam jaringan transmisi listrik.
OPGW (Optical Power Ground Wire)digunakan terutama untuk sistem komunikasi daya, termasuk perlindungan relay, transmisi otomatis, dan dipasang di samping saluran listrik tegangan tinggi.

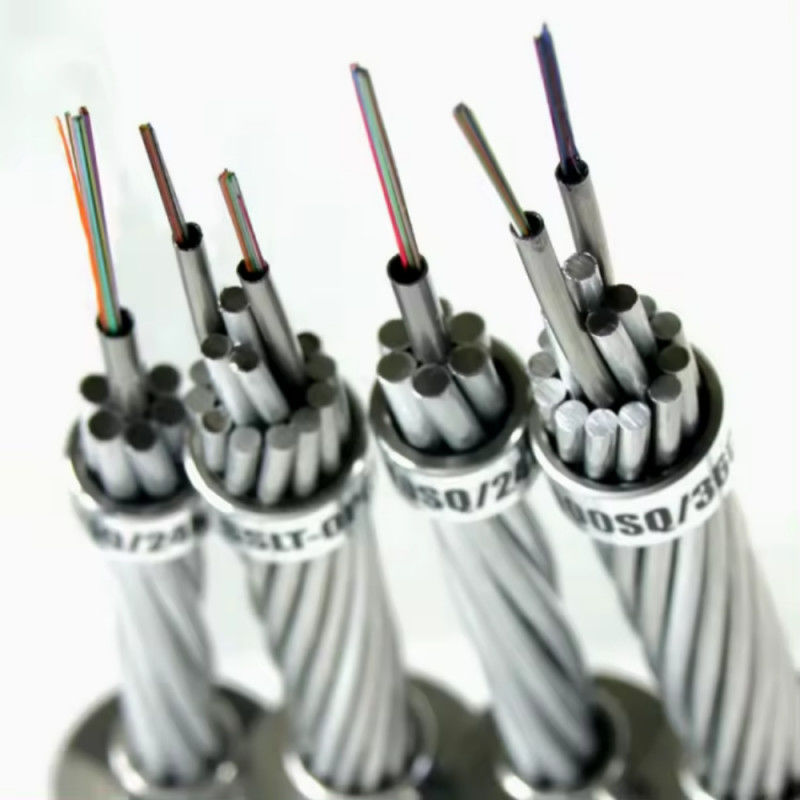

PeraturanStranded Optical Ground Wire (OPGW)Terdiri dari beberapa lapisan, biasanya dua atau tiga, dari kawat baja berlapis aluminium (ACS) atau kombinasi kabel ACS dan paduan aluminium.Desainnya disesuaikan untuk memenuhi kebutuhan sebagian besar saluran transmisi listrik udara.
Spesifikasi utama:
-
Jenis Serat: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (menawarkan fleksibilitas dalam pilihan berdasarkan kebutuhan)
-
Jumlah Serat: Hingga 96 inti, tergantung pada kebutuhan aplikasi.
-
Jangkauan tegangan: Cocok untuk saluran listrik dengan tingkat tegangan 110kV atau di bawahnya.
Aplikasi utama:
-
Jalur Listrik Udara Baru: Umum digunakan dalam jalur tegangan tinggi yang baru dibangun, OPGW berfungsi sebagai kabel tanah dan media komunikasi.
-
Kapasitas Serat Tinggi: Bisa menangani jumlah serat yang besar, sehingga cocok untuk jalur transmisi ultra-high-voltage (UHV).
-
Perlindungan Petir: Kabel OPGW memberikan perlindungan penting dengan membawa arus sirkuit pendek yang besar, melindungi sistem dari petir dan kerusakan listrik.
OPGW mengintegrasikan fungsi transmisi daya dan komunikasi, menawarkan solusi yang efisien untuk infrastruktur energi modern.

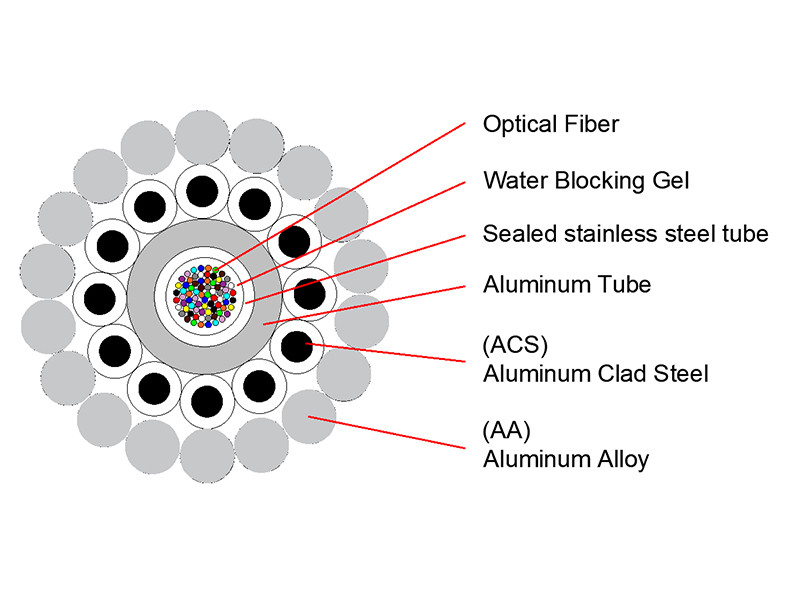

OPGW Desain khas tabung stainless steel yang ditutupi AL pusat
Parameter
OPGW dengan Tabung Aluminium PBT
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Desain khas tabung stainless steel bergaris
Desain khas untuk lapisan ganda:
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Desain khas untuk Tiga Lapisan:
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek (KA2s) |
| OPGW-232[343.0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Desain khas tabung stainless steel yang ditutupi AL pusat
Desain khas untuk lapisan tunggal
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| OPGW-80 ((82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80 ((84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Desain Tipikal untuk Lapisan Ganda
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |

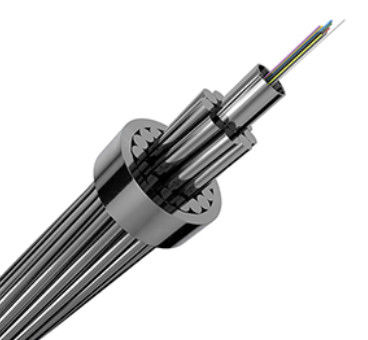

OPGW Desain khas tabung longgar baja tahan karat pusat
Desain khas untuk lapisan tunggal:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Sirkuit pendek (KA2s) |
| OPGW-32 ((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Desain khas untuk lapisan ganda:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Sirkuit pendek (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77).8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
