Deskripsi Produk

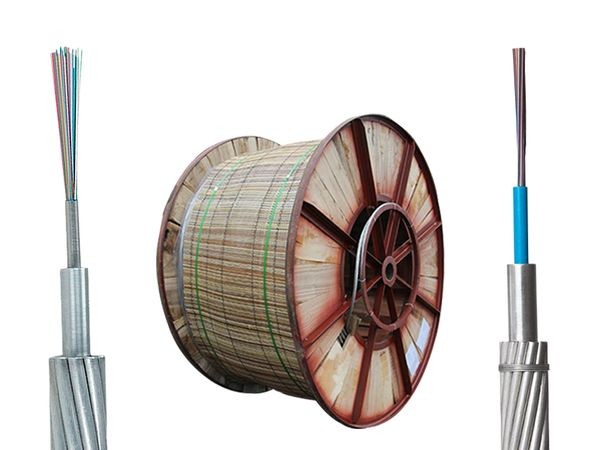

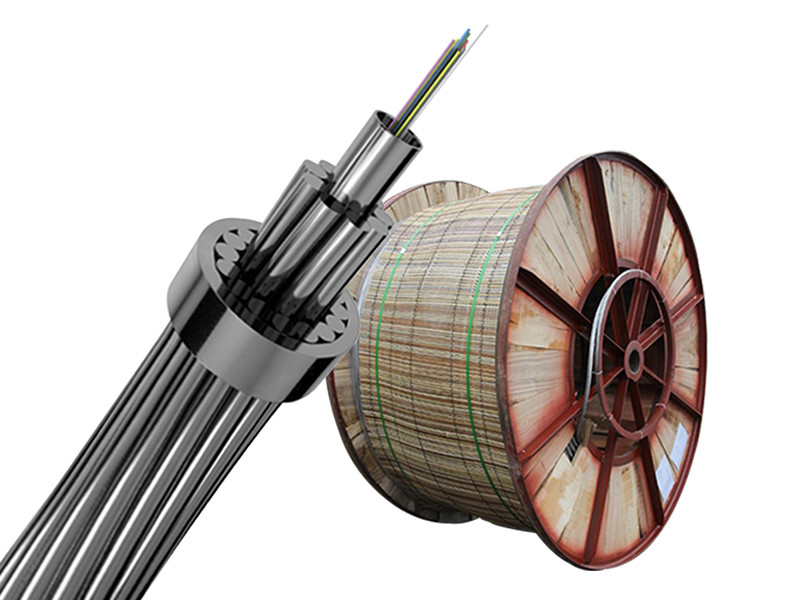

Kabel tanah daya optik (OPGW)
Deskripsi OPGW
Kabel optik OPGW adalah untuk menempatkan serat optik di kawat tanah dari jalur transmisi tegangan tinggi untuk membentuk jaringan komunikasi serat optik pada jalur transmisi.Struktur ini memiliki fungsi ganda kabel tanah dan komunikasiKawat tanah daya optik lebih dapat diandalkan, stabil dan kuat karena pengelupasan kawat logam. Karena kabel tanah atas dan kabel optik dikombinasikan secara keseluruhan,dibandingkan dengan metode lain dari kabel optik, periode konstruksi dipersingkat dan biaya konstruksi dihemat.
Karakteristik dan Keuntungan Kabel Optik OPGW
Menggunakan teknologi produksi tabung stainless steel yang baik, tabung diisi dengan senyawa pemblokiran air yang dapat secara efektif melindungi serat optik
Kompakitas yang baik dan kekuatan tarik yang tinggi
Arus sirkuit pendek memiliki sedikit gangguan saling antara jaringan listrik dan jaringan komunikasi
Mirip dengan spesifikasi kawat tanah umum, sangat nyaman untuk didirikan dan dapat langsung menggantikan kawat tanah asli.
OPGW Terutama digunakan untuk komunikasi daya dengan aksesori, perlindungan relay, transmisi otomatis, instalasi bersama dengan jalur tegangan tinggi.

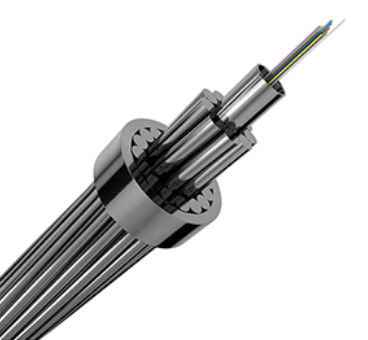

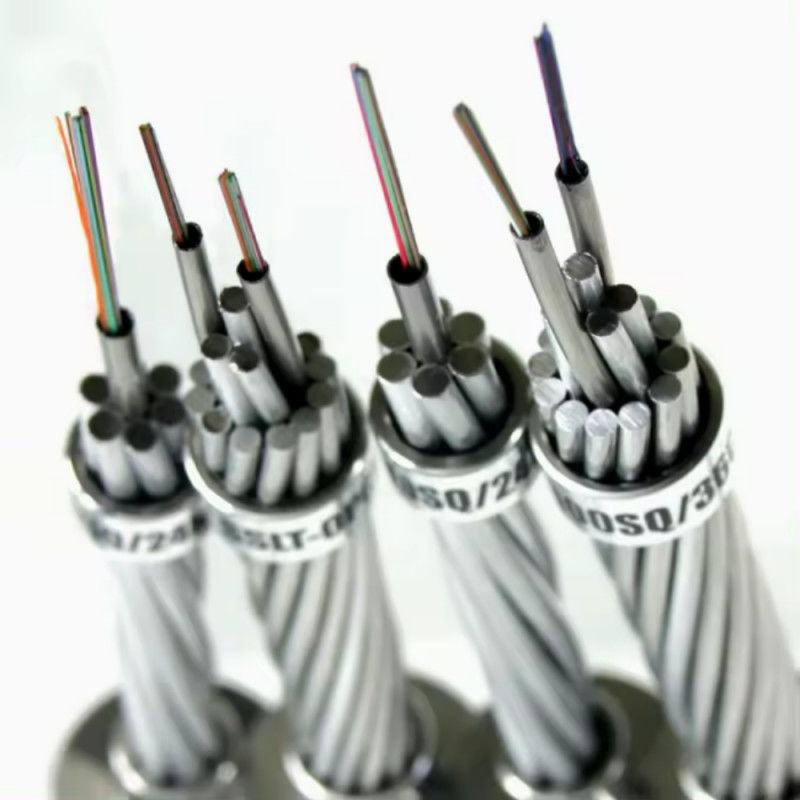

Stranded Optical Ground Wire (OPGW) terikat oleh dua atau tiga lapisan kawat baja berlapis aluminium ((ACS) atau campuran kawat ACS dan kawat paduan aluminium,Desainnya sepenuhnya disesuaikan dengan kebutuhan saluran listrik yang paling umum.
Jenis Serat:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 Sebagai Opsi
Jumlah Serat:Hingga 96 Inti
Jangkauan tegangan yang berlaku:Jalur listrik dengan tingkat tegangan 110KV dan di bawahnya.
Aplikasi:Umum digunakan dalam jalur listrik udara yang baru dibangun. Dapat memenuhi persyaratan sejumlah besar serat dan jalur transmisi ultra tegangan tinggi (UHV).Dapat memberikan perlindungan terhadap petir dengan mengirimkan kesalahan besar arus sirkuit pendek

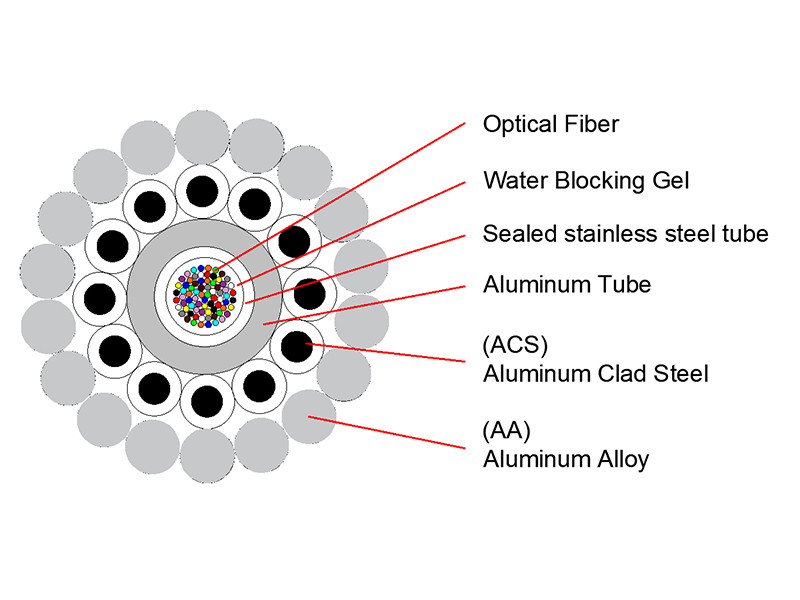

OPGW Desain khas tabung stainless steel yang ditutupi AL pusat
Parameter
OPGW dengan Tabung Aluminium PBT
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Desain khas tabung stainless steel bergaris
Desain khas untuk lapisan ganda:
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Desain khas untuk Tiga Lapisan:
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek (KA2s) |
| OPGW-232[343.0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Desain khas tabung stainless steel yang ditutupi AL pusat
Desain khas untuk lapisan tunggal
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| OPGW-80 ((82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80 ((84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Desain Tipikal untuk Lapisan Ganda
| Spesifikasi |
Jumlah Serat |
Diameter ((mm) |
Berat (kg/km) |
RTS(KN) |
Sirkuit pendek ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Desain khas tabung longgar baja tahan karat pusat
Desain khas untuk lapisan tunggal:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Sirkuit pendek (KA2s) |
| OPGW-32 ((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Desain khas untuk lapisan ganda:
| Spesifikasi |
Jumlah Serat |
Diameter (mm) |
Berat (kg/km) |
RTS (KN) |
Sirkuit pendek (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77).8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
FAQ
1Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen dengan pengalaman 10 tahun, kami mengkhususkan diri dalam penelitian, pengembangan dan produksi
untuk kabel serat optik, drop kabel dan jalur kabel ect. pabrik kami berada di kota Guangzhou, selamat datang untuk mengunjungi kami!
2Tentang kualitasnya?
Kami akan mengirimkan sebelum menguji setiap serat saat produksi selesai.
Setelah konfirmasi harga, Anda dapat meminta secara gratissampel untuk memeriksa kualitas kami.
3Bisakah kau menerima pesanan kecil?
Ya, pesanan kecil tersedia. kami mendukung proyek baru pelanggan kami, karena kami tahu bisnis selalu dari pesanan kecil.
4Berapa waktu pengiriman Anda?
Biasanya sekitar 3-7 hari kerja, itu terutama tergantung pada jumlah pesanan.
Tapi harap yakin bahwa kami akan mengatur barang Anda asap setelah pembayaran Anda.
5Bisakah kau menerima layanan OEM?
Ya, kami menyambut layanan OEM. Kami dapat mencetak logo Anda pada produk. Setiap ide dari Anda tersedia.
