tidak ada lagi Semua Dieletric Self-Supporting ADSS singlemode Kabel Serat Optik HDPE Dilapisi dengan benang
Deskripsi ADSS
Kabel Optik ADSS All-dielectric Self-supporting Optical Cable (juga dikenal sebagai kabel optik Mandiri Semua-dielektrik).
Dengan semacam kabel optik all-medium (tanpa logam) secara independen di sepanjang bingkai saluran transmisi yang tergantung di kabel listrik di dalamnya
(Posisi gantung terutama didasarkan pada suspensi kekuatan medan listrik, jarak tanah, kondisi kenyamanan konstruksi dan pemeliharaan
dan faktor lainnya, saat ini lebih tergantung pada kabel listrik di bawah), digunakan untuk membentuk jaringan komunikasi serat optik pada saluran listrik, kabel tersebut disebut ADSS.
Karakteristik
· Dapat dipasang tanpa mematikan daya
· Kinerja AT yang sangat baik, Induktif maksimum pada titik pengoperasian selubung AT dapat mencapai 25kV
· Ringan dan diameter kecil mengurangi beban yang disebabkan oleh es dan angin dan beban pada menara
dan backprop
· Panjang bentang besar dan bentang terbesar lebih dari 1000m
· Kinerja yang baik dari kekuatan tarik dan suhu
· Masa hidup desain adalah 30 tahun
·Aplikasi
Status aktual saluran listrik overhead dipertimbangkan sepenuhnya saat kabel ADSS sedang dirancang.Untuk saluran listrik overhead di bawah 110kV,
Selubung luar PE diterapkan.UNTUK saluran listrik sama dengan atau lebih dari 110kV, selubung luar AT diterapkan.Dedikasi desain jumlah aramid dan terdampar
proses dapat memenuhi permintaan pada berbagai bentang.
·Standar
Kabel ADSS sesuai dengan Standar IEEE P 1222 serta IEC 60794-1.
Struktur dan Spesifikasi Teknis
1.Jaket tunggal ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung losse
(MM)
|
FRP/pad diameter (mm) |
Ketebalan jaket luar (mm) |
referensiLuar
Diameter
(mm) |
referensiBobot
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0,1 |
9.5 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.5 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.5 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.5 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
15.2 |
176 |
189 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
2. Jaket ganda ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung losse
(MM)
|
FRP/pad diameter (mm) |
Ketebalan jaket luar (mm) |
referensiLuar
Diameter
(mm) |
referensiBobot
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
16.5 |
212 |
228 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
|
Jenis serat
|
Atenuasi
(+20℃)
|
Bandwidth
|
Panjang gelombang cut-off kabel optik
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|

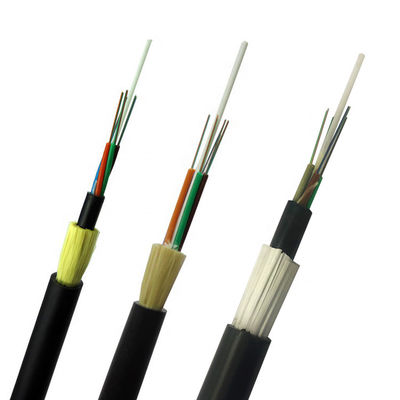

Detail gambar menunjukkan
kabel serat ADSS berjaket tunggal
kabel serat optik double jacket ADSS

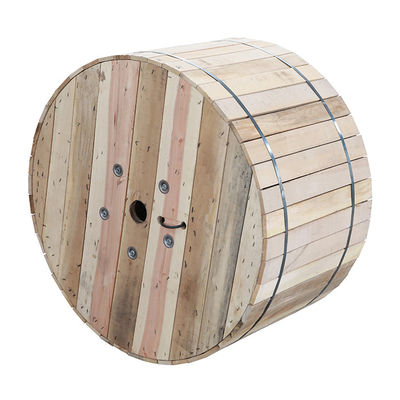

Sedang mengemas:
1. Apakah Anda pabrik langsung?
sebagai produsen Kabel profesional, khusus dalam Kabel Serat Optik, Kabel Breakout MPO, Kabel Patch Serat Optik.
Produk kami terutama diekspor ke Eropa, Amerika Selatan, dan beberapa negara dan wilayah lain.
2. Apa produk utama Anda?
Kabel serat optik luar ruangan kabel serat optik dalam ruangan FTTH Drop kabel ADSS
Kabel patch lapis baja dalam ruangan kabel serat Kabel patch optik Sc LC FC ST MTP MPO kabel patch optik
3. Masa jaminan kualitas produk?
Garansi 20 tahun untuk kabel serat optik
4. Apakah Anda memiliki sertifikat bahan baku?
Kami membangun kerjasama hubungan jangka panjang dengan pemasok bahan baku ROHS ISO9001 yang berkualitas
