48 inti Kabel Serat Optik ADSS Rentang 100m-500m
Kontak Person : Philip
Nomor telepon : +8613422342788
Ada apa : +8613422342788
| Kuantitas min Order : | 10KM | Kemasan rincian : | Drum kayu atau Drum besi |
|---|---|---|---|
| Waktu pengiriman : | Negosiasi | Syarat-syarat pembayaran : | T/T, Western Union, AliPay |
| Menyediakan kemampuan : | 20000KM per bulan |
| Tempat asal: | Guangzhou Cina | Nama merek: | JQ/HAISO |
|---|---|---|---|
| Sertifikasi: | ISO9001 CE ROHS | Nomor model: | ADSS-4F/12F /24F/48F/96fF |
|
Informasi Detail |
|||
| Aplikasi: | Telekomunikasi | jumlah serat: | 4-432 core |
|---|---|---|---|
| menjangkau: | 50m 100m /200m /300m atau pelanggan | serat per tabung: | 4/6/8/12/24/48F |
| Melayani: | contoh menyediakan | nomor kekuatan: | FRP, Benang Kevlar Aramid |
| Struktur: | Stranded Loose Tube dengan pengisi | warna jaket: | Bule kuning hitam atau Disesuaikan |
| Suhu Operasional: | -40 ℃ hingga +70 ℃ | Jenis Serat: | G652D, OM3, G655, OM4 |
| Cahaya Tinggi: | Kabel Serat Optik ADSS Singlemode,Kabel Serat Optik ADSS Mandiri |
||
Deskripsi Produk
Overhead Outdoor singlejacket multi core Singlemode ADSS Fiber Optic Cable
Deskripsi ADSS
Kabel ADSS terbuat dari bahan non-logam dan mandiri dengan saluran transmisi tenaga udara.Bahan penahan tegangan adalah benang aramid
dengan modul elastisitas tinggi.Dan mengoptimalkan struktur dapat menyebarkan berat kabel dan sifat mekanik dan fisiknya dengan tepat

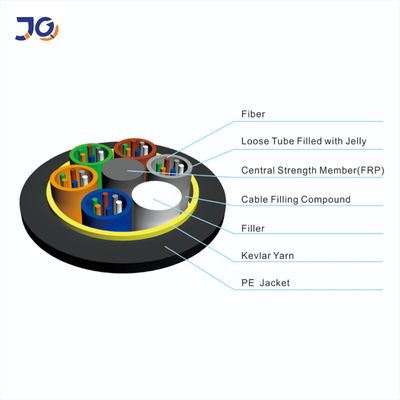

dan meminimalkan beban pada menara.Konstruksi tabung longgar, jeli tabung diisi, elemen (tabung dan batang pengisi) dan benang penghalang air diletakkan
di sekitar anggota kekuatan pusat non-logam, benang poliester digunakan untuk mengikat inti kabel, pita pemblokiran air secara longitudinal melilit inti kabel,
benang tenaramid diperkuat dan selubung luar PE.
Karakteristik
· Dapat dipasang tanpa mematikan daya
· Kinerja AT yang sangat baik, Induktif maksimum pada titik pengoperasian selubung AT dapat mencapai 25kV
· Ringan dan diameter kecil mengurangi beban yang disebabkan oleh es dan angin dan beban pada menara
dan backprop
· Panjang bentang besar dan bentang terbesar lebih dari 1000m
· Kinerja yang baik dari kekuatan tarik dan suhu
· Masa hidup desain adalah 30 tahun
·Aplikasi
Status aktual saluran listrik overhead dipertimbangkan sepenuhnya saat kabel ADSS sedang dirancang.Untuk saluran listrik overhead di bawah 110kV,
Selubung luar PE diterapkan.UNTUK saluran listrik sama dengan atau lebih dari 110kV, selubung luar AT diterapkan.Dedikasi desain jumlah aramid dan terdampar
proses dapat memenuhi permintaan pada berbagai bentang.
·Standar
Kabel ADSS sesuai dengan Standar IEEE P 1222 serta IEC 60794-1.
Struktur dan Spesifikasi Teknis
1.Jaket tunggal ADSS
| jumlah serat | struktur | serat per tabung |
diameter tabung losse (MM) |
FRP/pad diameter (mm) | Ketebalan jaket luar (mm) | referensiLuar Diameter (mm) |
referensiBobot (kg/km) |
|
| Jaket PE | Jaket AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 15.2 | 176 | 189 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
2. Jaket ganda ADSS
| jumlah serat | struktur | serat per tabung |
diameter tabung losse (MM) |
FRP/pad diameter (mm) | Ketebalan jaket luar (mm) | referensiLuar Diameter (mm) |
referensiBobot (kg/km) |
|
| Jaket PE | Jaket AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
|
Jenis serat |
Atenuasi (+20℃) |
Bandwidth |
Panjang gelombang cut-off kabel optik |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Detail gambar menunjukkan

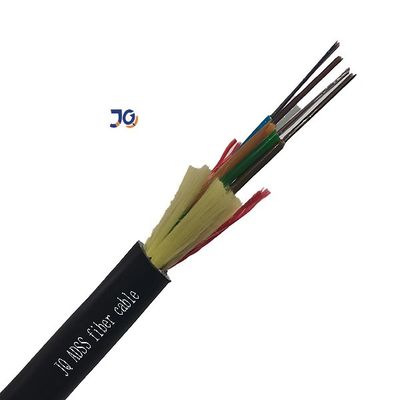

kabel serat ADSS berjaket tunggal

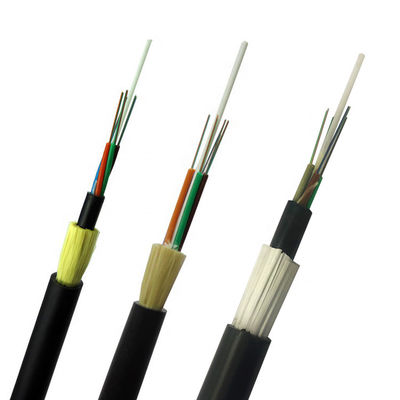

kabel serat optik double jacket ADSS
Sedang mengemas:
1. Apakah Anda pabrik langsung?
sebagai produsen Kabel profesional, khusus dalam Kabel Serat Optik, Kabel Breakout MPO, Kabel Patch Serat Optik.
Produk kami terutama diekspor ke Eropa, Amerika Selatan, dan beberapa negara dan wilayah lain.
2. Apa produk utama Anda?
Kabel serat optik luar ruangan kabel serat optik dalam ruangan FTTH Drop kabel ADSS
Kabel patch lapis baja dalam ruangan kabel serat Kabel patch optik Sc LC FC ST MTP MPO kabel patch optik
3. Masa jaminan kualitas produk?
Garansi 20 tahun untuk kabel serat optik
4. Apakah Anda memiliki sertifikat bahan baku?
Kami membangun kerjasama hubungan jangka panjang dengan pemasok bahan baku ROHS ISO9001 yang berkualitas
