Aerial 48 Cores singlemode G652 Kabel Serat Optik ADSS
Deskripsi ADSS
1. Kabel ADSS diposisikan ke dalam tabung longgar yang terbuat dari plastik modulus tinggi.
2. Tabung diisi dengan senyawa pengisi tahan air.
3. Tabung (dan pengisi) terdampar di sekitar FRP (Fiber Reinforced Plastic) sebagai anggota kekuatan pusat non-logam menjadi inti kabel yang kompak dan melingkar.
4.Setelah inti kabel diisi dengan senyawa pengisi.itu ditutupi dengan selubung dalam PE (polietilen) tipis.
5.Setelah lapisan terdampar dari benang aramid diterapkan di atas selubung bagian dalam sebagai bagian yang kuat, kabel dilengkapi dengan selubung luar PE atau AT (anti-pelacakan).
Fitur
1. Atenuasi rendah, dispersi rendah Desain yang tepat dan kontrol panjang berlebih yang tepat membuat kabel menjadi luar biasa
2. kinerja mekanik dan lingkungan.3. Konstruksi non-logam membuat kabel menahan interferensi elektromagnetik dengan baik.
4. Benang aramid kekuatan tinggi sebagai anggota kekuatan memastikan ketahanan tarik tinggi, diameter kecil dan bobot kabel yang ringan, pas untuk
kondisi cuaca yang berbeda dan rentang pemasangan yang berbeda.
5. Selubung luar AT (anti-pelacakan) khusus (opsional) menawarkan kinerja penahan erosi elektro yang baik.

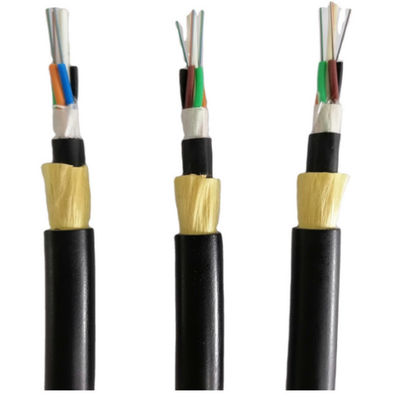

Detail gambar menunjukkan
Struktur dan Spesifikasi Teknis
1.Jaket tunggal ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung losse
(MM)
|
FRP/pad diameter (mm) |
Ketebalan jaket luar (mm) |
referensiLuar
Diameter
(mm) |
referensiBobot
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
92 |
| 6 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
92 |
| 8 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
92 |
| 12 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
92 |
| 24 |
1+6 |
6 |
2,0±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
85 |
95 |
| 48 |
1+6 |
12 |
2,0±0,1 |
2.0/2.0 |
1.7 |
10,0±0,2 |
88 |
98 |
| 72 |
1+6 |
12 |
2,2±0,1 |
2.0/2.0 |
1.7 |
10,5±0,2 |
98 |
108 |
| 96 |
1+8 |
12 |
2,2±0,1 |
2.0/3.4 |
1.7 |
12,0±0,2 |
123 |
135 |
| 144 |
1+12 |
12 |
2,2±0,1 |
3.0/7.2 |
1.7 |
15,2±0,2 |
175 |
188 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
2. Jaket ganda ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung losse
(MM)
|
FRP/pad diameter (mm) |
Ketebalan jaket luar (mm) |
referensiLuar
Diameter
(mm) |
referensiBobot
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12,0±0,2 |
125 |
135 |
| 6 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12,0±0,2 |
125 |
135 |
| 8 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12,0±0,2 |
125 |
135 |
| 12 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12,0±0,2 |
125 |
135 |
| 24 |
1+6 |
6 |
2,0±0,1 |
2.0/2.0 |
1.7 |
12,0±0,2 |
128 |
138 |
| 48 |
1+6 |
12 |
2,0±0,1 |
2.0/2.0 |
1.7 |
12,5±0,2 |
130 |
140 |
| 72 |
1+6 |
12 |
2,2±0,1 |
2.0/2.0 |
1.7 |
13,2±0,2 |
145 |
155 |
| 96 |
1+8 |
12 |
2,2±0,1 |
2.0/3.4 |
1.7 |
14,5±0,2 |
185 |
195 |
| 144 |
1+12 |
12 |
2,2±0,1 |
3.0/7.2 |
1.7 |
16,5±0,2 |
212 |
228 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
|
Jenis serat
|
Atenuasi
(+20℃)
|
Bandwidth
|
Panjang gelombang cut-off kabel optik
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
--- |
Aplikasi: Overhead swadaya

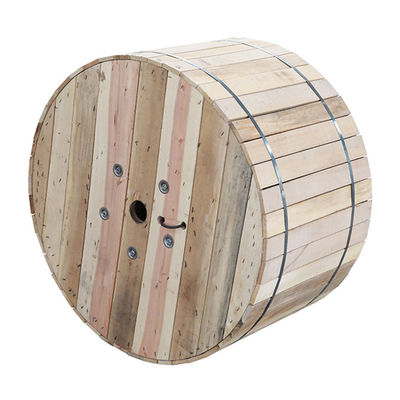

Sedang mengemas:
FAQ
1,Q: Apakah Anda sebuah pabrik atau perusahaan perdagangan?
J: Kami adalah pabrik
2,Q: Apa MOQ?
J: MOQ kabel Serat Optik adalah 10 km.
3.Q: Merek serat apa yang Anda gunakan?
J: YOFC, Fiberhome, dll
4,Q: Dapatkah Anda menerima pesanan kecil?
A: Ya, pesanan kecil tersedia. Kami mendukung proyek baru pelanggan kami karena kami tahu bisnis selalu dari pesanan kecil.
5,Q: Apa waktu pengiriman?
A: Waktu pengiriman umum adalah 5-7 hari setelah pesanan dikonfirmasi.Itu tergantung pada jumlah pesanan.
6. Bisakah Anda menyediakan produk dan logo yang disesuaikan?
J: Ya.Kami menyediakan layanan OEM.
7. Apa ketentuan pembayaran Anda?
A: Kami menerima T/T,L/C,Western Union, Deposit 30% dan 70% Sebelum pengiriman.
