48 inti Kabel Serat Optik ADSS Rentang 100m-500m
Kontak Person : Philip
Nomor telepon : +8613422342788
Ada apa : +8613422342788
Kuantitas min Order : | 1 km | Kemasan rincian : | Drum Kayu |
---|---|---|---|
Waktu pengiriman : | 5-8 HARI KERJA | Syarat-syarat pembayaran : | L / C, T / T, Western Union |
Menyediakan kemampuan : | 4500km per bulan |
Tempat asal: | Guangzhou | Nama merek: | JQ/OEM |
---|---|---|---|
Sertifikasi: | ISO9001 ROHS CE-EMC FCC SDOC | Nomor model: | ADSS-24B1 |
Informasi Detail |
|||
Jenis serat: | YOFC atau Fiberhome sebagai permintaan | Jumlah serat: | 4 -144 Inti |
---|---|---|---|
Warna: | Hitam, disesuaikan | Panjangnya: | 2 km atau panjang khusus |
Bahan Jaket: | PE atau AT | Nama: | Kabel Serat Optik ADSS |
Anggota Kekuatan: | Anggota kekuatan pusat FRP | Suhu Operasional: | -40 ~ +60 C |
Menjangkau: | 50/100/200/300 / 400m | Instalasi: | mandiri Aerial |
Cahaya Tinggi: | Kabel Serat Optik ADSS 100m,Kabel Serat Optik ADSS SDOC |
Deskripsi Produk
Kabel Komunikasi 24 Core AT / PE ADSS Fiber Optic Cable

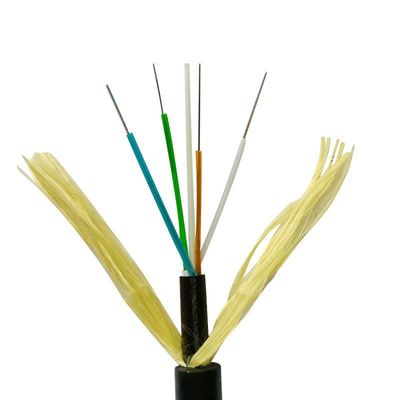

Semua Dielektrik Self support 24 Core ADSS Fiber Optic Cable Dengan 100m Span
Deskripsi Produk

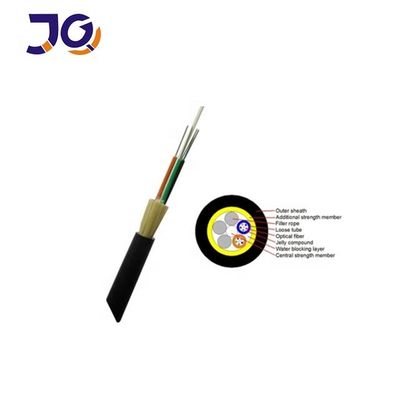

Kabel ADSS adalah tabung longgar yang terdampar.Serat, 250μm, ditempatkan dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung diisi dengan senyawa pengisi tahan air.Tabung (dan pengisi) terdampar di sekitar FRP (Fiber Reinforced Plastic) sebagai anggota kekuatan pusat non-logam menjadi inti kabel yang kompak dan melingkar.Setelah inti kabel diisi dengan kompon pengisi.itu ditutupi dengan selubung bagian dalam PE (polietilen) tipis.Setelah lapisan untai benang aramid diaplikasikan di atas selubung bagian dalam sebagai bagian kekuatan, kabel dilengkapi dengan selubung luar PE atau AT (anti-lacak).
fitur
Hambatan dan fleksibilitas, Langkah-langkah berikut diambil untuk memastikan kabel kedap air
Pengisian inti kabel 100%, Senyawa pengisi tabung longgar
Performa mekanik dan suhu yang baik
Tabung longgar berkekuatan tinggi yang tahan hidrolisis
Senyawa pengisi tabung khusus memastikan perlindungan serat yang kritis
Single Fiber Reinforced Plastic sebagai anggota kekuatan pusat
Aplikasi
Cocok untuk metode Pemasangan Udara
Suhu Penyimpanan / Pengoperasian: -40 ℃ ~ + 70 ℃
Karakteristik Optik
Item | Satuan | Spesifikasi | |
G652D | |||
Diameter Bidang Mode | 1310nm | um | 9.2±0.4 |
1550nm | um | 10.4±0,5 | |
Diameter Selubung | um | 124.8±0.7 | |
Cladding Non-Circularity | % | ≤0.7 | |
Kesalahan Konsentrisitas Lapisan Inti | um | ≤0,5 | |
Diameter Lapisan | um | 245±5 | |
Melapisi Non-Circularity | % | ≤6.0 | |
Kesalahan Konsentrisitas Cladding-Coating | um | ≤12 | |
Panjang Gelombang Kabel Cutoff | nm | acc≤1260 | |
Atenuasi (maks.) | 1310nm | dB / km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Data teknis
Rentang: 100m |
di bawah 110kv |
24 inti |
struktural parameter |
Komponen kekuatan pusat: FRP |
Diameter: 1.5mm |
Tabung longgar (diisi jeli) |
Diameter luar: 1.8mm |
|
Selubung dalam PE |
Ketebalan: 0.9mm |
|
selubung luar PE |
Ketebalan: 1.8mm |
|
Teknis parameter |
Diameter luar Kabel |
10.0mm |
luas penampang kabel |
95,03 mm2 |
|
Model serat |
G.652D |
|
Berat kabel |
85kg / km |
|
Kekuatan tarik terukur (RTS) |
10 kn |
|
Ketegangan minimum yang diperbolehkan (MAT) |
4kn |
|
EDS |
3.2kn |
|
Modulus Young |
7,8 kn / mm2 |
|
Koefisien muai panas |
1,810-6 /° C |
|
Resistensi benturan |
Jangka panjang: 1100 n / 100mm |
|
jangka pendek: 2200 n / 100mm |
||
Radius tikungan izin |
Jangka panjang (saat berlari) 220 mm |
|
Jangka pendek (saat meletakkan) 360 mm |
4-144 inti Kabel Serat Optik ADSS
Serat menghitung |
Struktur |
Serat per tabung |
Tabung longgar diameter (mm) |
Diameter CSM / diameter pad (mm) |
Ketebalan Nominal dari jaket luar (mm) |
Diameter kabel (mm) |
Kabel Bobot (kg / km) |
4 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 81 |
6 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 81 |
8 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 82 |
12 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 82 |
24 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 83 |
36 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 84 |
48 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11,1 ± 0,5 | 93 |
72 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11,1 ± 0,5 | 95 |
96 | 1 + 8 | 12 | 2.2 ± 0.1 | 3.0 / 3.9 | 1.7 | 12,5 ± 0,5 | 122 |
144 | 1 + 12 | 12 | 2.2 ± 0.1 | 3.5 / 6.4 | 1.7 | 15,5 ± 0,5 | 185 |
Detail Paket
Jenis kabel | Drum | ||||
Tinggi (mm) | Lebar (mm) | Diameter dalam (mm) |
Panjangnya (km) |
Jenis drum | |
IKLAN-4 | 900 | 760 | 500 | 2 | Drum kayu lapis |
IKLAN-6 | 900 | 760 | 500 | 2 | Drum kayu lapis |
IKLAN-8 | 900 | 760 | 500 | 2 | Drum kayu lapis |
IKLAN-12 | 900 | 760 | 500 | 2 | Drum kayu lapis |
ADSS-24 | 900 | 760 | 500 | 2 | Drum kayu lapis |
ADSS-36 | 900 | 760 | 500 | 2 | Drum kayu lapis |
ADSS-48 | 950 | 760 | 500 | 2 | Drum kayu lapis |
ADSS-72 | 950 | 760 | 500 | 2 | Drum kayu lapis |
ADSS-96 | 1000 | 760 | 500 | 2 | Drum kayu lapis |
ADSS-144 | 1200 | 760 | 500 | 2 | Drum kayu lapis |
