48 inti Kabel Serat Optik ADSS Rentang 100m-500m
Kontak Person : Philip
Nomor telepon : +8613422342788
Ada apa : +8613422342788
| Kuantitas min Order : | 1 km | Kemasan rincian : | Drum Kayu |
|---|---|---|---|
| Waktu pengiriman : | 5-8 HARI KERJA | Syarat-syarat pembayaran : | L / C, T / T, Western Union |
| Menyediakan kemampuan : | 200 km per hari |
| Tempat asal: | Guangdong Cina | Nama merek: | JQ/OEM |
|---|---|---|---|
| Sertifikasi: | ISO9001,ROHS,CE | Nomor model: | IKLAN |
|
Informasi Detail |
|||
| Jenis serat: | YOFC atau Fiberhome sebagai permintaan | Jumlah serat: | 12 24 48 hilo |
|---|---|---|---|
| Warna: | Hitam, disesuaikan | Panjangnya: | 2 km atau panjang khusus |
| Bahan Jaket: | PE / AT / LSZH | Nama: | Kabel Serat Optik ADSS |
| Anggota Kekuatan: | Anggota kekuatan pusat FRP | Suhu Operasional: | -40 ~ +60 C |
| Menjangkau: | 100/200/300 / 400m / 500m | Instalasi: | mandiri Aerial |
| Cahaya Tinggi: | Kabel Serat Optik ADSS YOFC,Kabel Serat Optik ADSS Mode Tunggal |
||
Deskripsi Produk
JENIS KABEL SERAT OPTIK ADSS Serat Optik Rentang 100M dengan Jaket PE Kabel Udara Mandiri

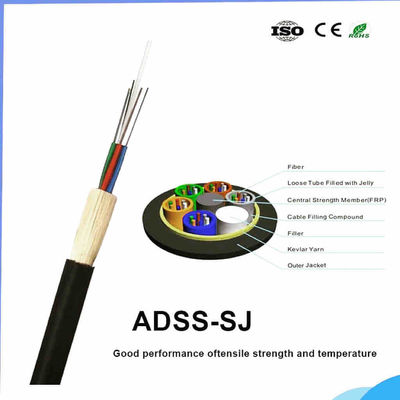

Kabel ADSS adalah tabung longgar yang terdampar.Serat, 250μm, diposisikan ke dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung diisi dengan senyawa pengisi tahan air.Tabung (dan pengisi) terdampar di sekitar FRP (Fiber Reinforced Plastic) sebagai anggota kekuatan pusat non-logam menjadi inti kabel yang kompak dan melingkar.Setelah inti kabel diisi dengan senyawa pengisi.itu ditutupi dengan selubung dalam PE (polietilen) tipis.Setelah lapisan benang aramid yang diuntai diterapkan di atas selubung dalam sebagai anggota kekuatan, kabel dilengkapi dengan selubung luar PE atau AT (anti-pelacakan).
|
Parameter teknis tunduk pada jumlah serat yang berbeda, kondisi iklim (misalnya suhu, kecepatan angin, ketebalan lapisan es), bentang peletakan, kelas tegangan saluran listrik, dll.
|
||||
|
* Metode Instalasi
|
||||
|
Biasanya digunakan di daerah dengan kekuatan medan listrik tinggi atau sering terjadi petir dalam sistem transmisi komunikasi daya.
|
||||
|
Transportasi/Penyimpanan suhu
|
30℃~+65
|
|
||
|
Suhu instalasi
|
15℃~+60
|
|
||
|
Suhu operasi
|
40℃~+70℃
|
|
||
|
*Karakteristik Struktural
|
||||
|
Jumlah serat
|
2~144
|
Lapisan tahan air
|
Inti kabel diisi dengan gel kabel atau pita pemblokiran air, benang pemblokiran air.
|
|
|
tabung longgar
|
Serat berwarna dalam tabung longgar PBT, diisi dengan gel serat
|
Yam aramid kekuatan tinggi
|
Menawarkan kekuatan tarik yang sangat tinggi, diameter kecil dan ringan agar sesuai dengan kondisi iklim yang berbeda dan rentang peletakan.
|
|
|
Anggota kekuatan pusat
|
Anggota kekuatan non-logam FRP (Fiber Reinforce Plastic Rod)
|
Sarung
|
Bahan anti-pelacakan (AT) atau Polyethylene (PE)
|
|
|
Pengukur rentang
|
200
|
300
|
400
|
|
Ketegangan Kekuatan Terkait (RTS)
|
17,5 kn
|
20.6 kn
|
28 kn
|
|
Ketegangan Maksimum yang Diperbolehkan (MAT)
|
6.9 kn
|
8.2 kn
|
11.5 kn
|
|
Ketahanan Hancur yang Diizinkan
|
Jangka Panjang: 1100 n/100mm
|
Jangka Panjang: 1100 n/100mm
|
Jangka Panjang: 1100 n/100mm
|
|
Jangka Pendek: 2200 n/100mm
|
Jangka Pendek: 2200 n/100mm
|
Jangka Pendek: 2200 n/100mm
|
|
|
Radius Tekuk Minimum
|
Operasi: 220 mm
|
Operasi: 220 mm
|
Operasi: 220 mm
|
|
Instalasi: 360 mm
|
Instalasi: 360 mm
|
Instalasi: 360 mm
|
|
|
Kisaran suhu
|
Operasi: -40 /+70+
|
Operasi: -40 /+70+
|
Operasi: -40 / +70℃
|
|
Instalasi: -15 / +60
|
Instalasi: -15 / +60
|
Instalasi: -15 / +60
|
fitur
Crush resistance dan fleksibilitas, Langkah-langkah berikut diambil untuk memastikan kabel kedap air:
Pengisian inti kabel 100%, Senyawa pengisi tabung longgar
Kinerja mekanik dan suhu yang baik
Tabung longgar kekuatan tinggi yang tahan hidrolisislysis
Senyawa pengisi tabung khusus memastikan perlindungan kritis terhadap serat
Plastik Bertulang Serat Tunggal sebagai anggota kekuatan pusat
Karakteristik Optik
| Barang-barang | Satuan | Spesifikasi | |
| G652D | |||
| Diameter Bidang Mode | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0,5 | |
| Diameter kelongsong | um | 124.8±0,7 | |
| Cladding Non-Circularity | % | ≤0,7 | |
| Kesalahan Konsentrisitas Core-Cladding | um | ≤0,5 | |
| Diameter lapisan: | um | 245±5 | |
| Lapisan Non-Circularity | % | ≤6.0 | |
| Kesalahan Konsentrisitas Cladding-Coating | um | ≤12 | |
| Panjang Gelombang Pemotong Kabel | nm | acc≤1260 | |
| Atenuasi (maks.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0,22 | |
Data teknis
Struktur dan Spesifikasi Teknis ADSS-DJ (Rentang 50-500m)
|
Ref.Luar Diameter (mm) |
Ref.Berat kg/km) |
Rek.DailyMax. Kerja Ketegangan (kN) |
Maks Diizinkan Kerja Ketegangan [kN) |
Istirahat Skekuatan (kN) |
Kekuatan Anggota CSA. (kN/mm2) |
Modulusof Elastisitas CSA kNmm2)[ |
Panas Ekspansi Koefisien (X10-6/K) |
CocokSpan Meter ABICP |
||||
|
pe |
DI |
|
||||||||||
|
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
13.8 |
147 |
159 |
4,5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0,3 |
670 |
460 |
650 |
460 |
|
15.5 |
190 |
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |

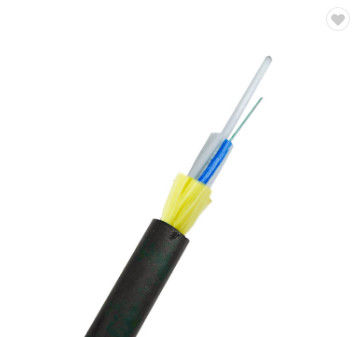

Gambar Produk
Aplikasi
Cocok untuk metode Aerial Laying
Penyimpanan / Suhu Operasi: -40 ~+70℃

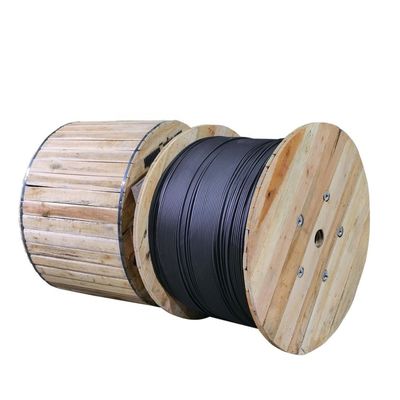

Rincian Paket
FAQ
