250µm Kabel Serat Optik ADSS Anti Pelacakan Selubung Luar Erosi Listrik

Kuantitas min Order : 1 km Kemasan rincian : Drum Kayu
Waktu pengiriman : 3-5 hari, itu tergantung dari jumlah pesanan Syarat-syarat pembayaran : L / C, T / T, Serikat Barat, Alipay
Menyediakan kemampuan : 4500 per bulan
Nama merek: Jiqian Sertifikasi: ISO9001 CE ROHS FCC
Nomor model: ADSS-24B1

Informasi Detail

Tempat asal: Guangzhou, Cina Merek kabel: Jiqian
jumlah konduktor: ≥ 10 Cettification: ISO9001 CE ROHS FCC
Pabrikan: Iya Aplikasi: Atas
Sarung luar: pe Jumlah serat: 2-288
Penyimpanan dan penggunaan suhu: -40 ℃ hingga + 70 ℃.
Cahaya Tinggi:

Kabel Serat Optik ADSS 250µm

,

Kabel Serat Optik ADSS Anti Pelacakan

Deskripsi Produk

Khusus AT (Anti-pelacakan) Selubung Luar Kabel Serat Optik ADSS Erosi Listrik Yang Kuat

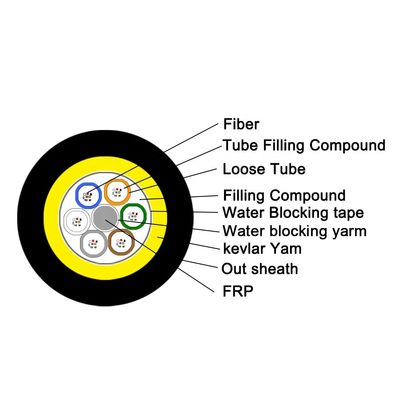

Kabel optik ADSS mengadopsi struktur tabung longgar yang terdampar.Serat optik 250µm dilapisi dalam tabung longgar yang terbuat dari bahan modulus tinggi,

dan tabung longgar diisi dengan senyawa tahan air.Tabung lepas (dan tali pengisi) diputar di sekitar inti penguat pusat non-logam (FRP) untuk membentuk inti kabel kompak, dan celah di inti kabel diisi dengan pelumas penahan air.Inti kabel diekstrusi menjadi selubung dalam polietilen (PE), kemudian diikat untuk memperkuat serat aramid, dan akhirnya dilengkapi dengan polietilen (PE)

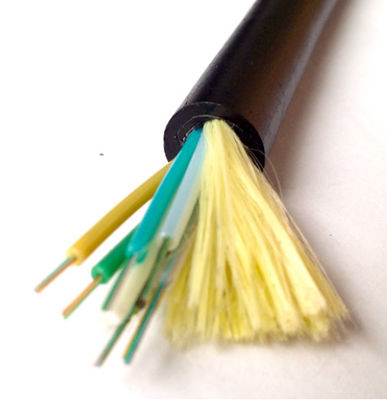

250µm Kabel Serat Optik ADSS Anti Pelacakan Selubung Luar Erosi Listrik 0





Desain kabel optik ADSS sepenuhnya mempertimbangkan situasi saluran listrik yang sebenarnya dan cocok untuk berbagai tingkat saluran transmisi daya bertegangan tinggi.Untuk saluran listrik 10kV dan 35kV, selubung polietilen (PE) dapat digunakan;Untuk saluran listrik 110kV dan 220kV, titik gantung kabel harus ditentukan dengan menghitung distribusi intensitas medan listrik dan selubung luar pelacak listrik (AT) harus digunakan.Pada saat yang sama, jumlah serat aramid dan proses pengamplasan yang sempurna dirancang dengan cermat untuk memenuhi persyaratan aplikasi pada bentang yang berbeda.



fitur

1. Redaman rendah, dispersi rendah Desain yang tepat dan kontrol panjang berlebih yang presisi membuat kabel menjadi luar biasa
2. kinerja mekanik dan lingkungan.3. Konstruksi non-logam membuat kabel menahan interferensi elektromagnetik dengan baik.4. Benang aramid berkekuatan tinggi sebagai bagian kekuatan memastikan ketahanan tarik tinggi, diameter kecil dan bobot kabel yang ringan, cocok untuk kondisi cuaca yang berbeda dan rentang pemasangan yang berbeda.5. Selubung luar AT (anti-lacak) khusus (opsional) menawarkan kinerja penahan erosi-elektro yang baik.



Struktur dan Spesifikasi Teknis ADSS-SJ (50-150M)

Ref.Luar
Diameter
(mm)
Ref.Bobot
(kg / km)

Rek.Max harian.
Ketegangan Kerja

(kN)

Max Diijinkan
Ketegangan Kerja
(kN)

Istirahat

Kekuatan

(kN)

Kekuatan

Anggota

CSA

(mm2)

Modulus dari
Elastisitas
CSA

(kN / mm2)

Panas

Ekspansi

Koefisien

(x10- 6 / K)

Rentang yang Cocok
Meter
Jaket PE AT Jacket SEBUAH B C D
11 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



Struktur dan Spesifikasi Teknis ADSS-DJ (50-750M)

Ref.Luar
Diameter
(mm)
Ref.Bobot
(kg / km)

Rek.Max harian.
Ketegangan Kerja

(kN)

Max Diijinkan
Ketegangan Kerja
(kN)

Istirahat

Kekuatan

(kN)

Kekuatan

Anggota

CSA

(mm2)

Modulus dari
Elastisitas
CSA

(kN / mm2)

Panas

Ekspansi

Koefisien

(x10- 6 / K)

Rentang yang Cocok
Meter
Jaket PE AT Jacket SEBUAH B C D
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13.0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 9.45 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0.9 480 320 460 320
14.9 171 185 6.75 18 45 22.0 16.4 0.6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18.0 0.3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0.1 750 530 750 510



Karakteristik optik



Jenis serat

Atenuasi

(+ 20 ℃)

Bandwidth

Bukaan numerik

Panjang gelombang pemutusan kabel optik

@ 850nm

@ 13

@ 13

@ 15

@ 850nm

@ 13

G.652 --- --- ≤0,36dB / km ≤0,22dB / km --- --- --- ≤1260nm
G.655 --- --- ≤0.40dB / km ≤0,23dB / km --- --- --- ≤1450nm
50 / 125µm ≤3.3dB / km ≤1.2dB / km --- --- ≥500MHz · km ≥500MHz · km 0,200 ± 0,015 NA ---
62,5 / 125µm ≤3.5dB / km ≤1.2dB / km --- --- ≥200MHz · km ≥500MHz · km 0,275 ± 0,015 NA ---



Aplikasi: Overhead mandiri



Pengepakan:

250µm Kabel Serat Optik ADSS Anti Pelacakan Selubung Luar Erosi Listrik 1
