48 inti Kabel Serat Optik ADSS Rentang 100m-500m
Kontak Person : Philip
Nomor telepon : +8613422342788
Ada apa : +8613422342788
Kuantitas min Order : | 1 km | Kemasan rincian : | Drum Kayu |
---|---|---|---|
Waktu pengiriman : | 3-5 hari, itu tergantung dari jumlah pesanan | Syarat-syarat pembayaran : | L / C, T / T, Serikat Barat, Alipay |
Menyediakan kemampuan : | 4500 per bulan |
Nama merek: | Jiqian | Sertifikasi: | ISO 9001 |
---|---|---|---|
Nomor model: | ADSS-Selubung ganda |
Informasi Detail |
|||
Tempat asal: | Guangzhou, Cina | Merek kabel: | Jiqian |
---|---|---|---|
jumlah konduktor: | ≥ 10 | Cettification: | ISO 9001 |
Pabrikan: | Iya | Aplikasi: | Atas |
Sarung luar: | pe | Jumlah serat: | 2-288 |
Penyimpanan dan penggunaan suhu: | -40 ℃ hingga + 70 ℃. | ||
Cahaya Tinggi: | Kabel Serat Optik ADSS,Kabel Serat Optik 96 Inti,Semua Kabel Serat Optik Dielektrik |
Deskripsi Produk

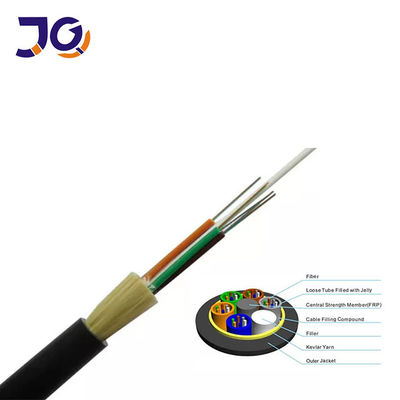

All-Dielectric ADSS Single Mode 12 48 96 Kabel Serat Optik Inti Untuk Luar Ruangan
Kabel optik ADSS mengadopsi struktur tabung longgar yang terdampar.Serat optik 250µm dilapisi dalam tabung longgar yang terbuat dari bahan modulus tinggi,
dan tabung longgar diisi dengan senyawa tahan air.Tabung lepas (dan tali pengisi) diputar di sekitar inti penguat pusat non-logam (FRP) untuk membentuk inti kabel kompak, dan celah di inti kabel diisi dengan pelumas penahan air.Inti kabel diekstrusi menjadi selubung dalam polietilen (PE), kemudian dijalin untuk memperkuat serat aramid, dan akhirnya dilengkapi dengan polietilen (PE)
Desain kabel optik ADSS sepenuhnya mempertimbangkan situasi saluran listrik yang sebenarnya dan cocok untuk berbagai tingkat saluran transmisi daya bertegangan tinggi.Untuk saluran listrik 10kV dan 35kV, selubung polietilen (PE) dapat digunakan;Untuk saluran listrik 110kV dan 220kV, titik gantung kabel harus ditentukan dengan menghitung distribusi intensitas medan listrik dan selubung luar pelacak listrik (AT) harus digunakan.Pada saat yang sama, jumlah serat aramid dan proses pengamplasan yang sempurna dirancang dengan cermat untuk memenuhi persyaratan aplikasi pada bentang yang berbeda.
fitur
• Dapat dipasang tanpa memutus aliran listrik
• Ringan dan diameter kabel kecil, mengurangi dampak es, angin dan beban pada menara dan penyangga
• Bentangan besar, bentang maksimum lebih dari 1000 meter
• Memiliki sifat tarik dan karakteristik suhu yang sangat baik
• Harapan hidup 30 tahun
Struktur dan Spesifikasi Teknis ADSS-SJ (50-150M)
Ref.Luar Diameter (mm) |
Ref.Bobot (kg / km) |
Rek.Max harian. (kN) |
Max Diijinkan Ketegangan Kerja (kN) |
Istirahat Kekuatan (kN) |
Kekuatan Anggota CSA (mm2) |
Modulus dari (kN / mm2) |
Panas Ekspansi Koefisien (x10- 6 / K) |
Rentang yang Cocok Meter |
||||
Jaket PE | AT Jacket | SEBUAH | B | C | D | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Struktur dan Spesifikasi Teknis ADSS-DJ (50-750M)
Ref.Luar Diameter (mm) |
Ref.Bobot (kg / km) |
Rek.Max harian. (kN) |
Max Diijinkan Ketegangan Kerja (kN) |
Istirahat Kekuatan (kN) |
Kekuatan Anggota CSA (mm2) |
Modulus dari (kN / mm2) |
Panas Ekspansi Koefisien (x10- 6 / K) |
Rentang yang Cocok Meter |
||||
Jaket PE | AT Jacket | SEBUAH | B | C | D | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
Karakteristik optik
Jenis serat |
Atenuasi (+ 20 ℃) |
Bandwidth |
Bukaan numerik |
Panjang gelombang pemutusan kabel optik |
||||
---|---|---|---|---|---|---|---|---|
@ 850nm |
@ 13 |
@ 13 |
@ 15 |
@ 850nm |
@ 13 |
|||
G.652 | --- | --- | ≤0,36dB / km | ≤0,22dB / km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB / km | ≤0,23dB / km | --- | --- | --- | ≤1450nm |
50 / 125µm | ≤3.3dB / km | ≤1.2dB / km | --- | --- | ≥500MHz · km | ≥500MHz · km | 0,200 ± 0,015 NA | --- |
62,5 / 125µm | ≤3.5dB / km | ≤1.2dB / km | --- | --- | ≥200MHz · km | ≥500MHz · km | 0,275 ± 0,015 NA | --- |
Aplikasi: Overhead mandiri
Pengepakan:
