SM G652D Single Jacket 100 Span ADSS 72 Core Fiber Optic Cable

Kuantitas min Order : 1 km Kemasan rincian : Drum Kayu
Waktu pengiriman : 5-8 HARI KERJA Syarat-syarat pembayaran : L / C, T / T, Western Union
Tempat asal: Guangzhou Nama merek: JQ/OEM
Sertifikasi: ISO9001 Nomor model: ADSS-72B1

Informasi Detail

Jenis serat: mode tunggal atau multi mode Jumlah serat: 72 inti
Warna: Hitam Panjangnya: 2 km atau panjang khusus
Bahan Jaket: PE / AT Nama: 72 Inti Kabel Serat Optik ADSS
Anggota Kekuatan: FRP Aplikasi: Udara
Suhu Operasional: -40 ~ +60 C Tipe: ADSS, tipe terdampar SZ
Cahaya Tinggi:

100 Span 72 Core Fiber Optic Cable

,

SM G652D 72 Core Fiber Optic Cable

,

100 Span adss optical cable

Deskripsi Produk

Luar Ruangan SM G652D Single Jacket 100 Span ADSS 72 Core Fiber Optic Cable

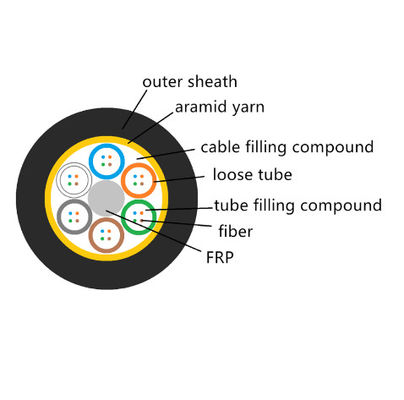

Kabel ADSS adalah tabung longgar yang terdampar.Serat, 250μm, ditempatkan dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung diisi dengan senyawa pengisi tahan air.Tabung (dan pengisi) terdampar di sekitar FRP (Fiber Reinforced Plastic) sebagai anggota kekuatan pusat non-logam menjadi inti kabel yang kompak dan melingkar.Setelah inti kabel diisi dengan kompon pengisi.itu ditutupi dengan selubung bagian dalam PE (polietilen) tipis.Setelah lapisan untai benang aramid diaplikasikan di atas selubung sebagai bagian kekuatan, kabel dilengkapi dengan selubung luar PE atau AT (anti-lacak).

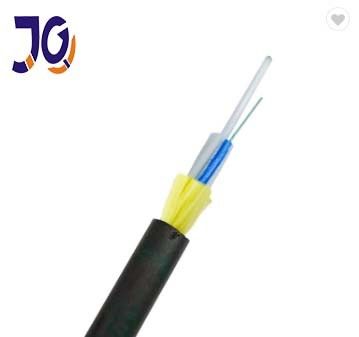

SM G652D Single Jacket 100 Span ADSS 72 Core Fiber Optic Cable 0

SM G652D Single Jacket 100 Span ADSS 72 Core Fiber Optic Cable 1



fitur

1. Kinerja mekanik dan suhu yang baik
2. Tabung longgar berkekuatan tinggi yang tahan hidrolisis
3. senyawa pengisi tabung khusus memastikan perlindungan serat yang kritis
4. Hancurkan resistensi dan fleksibilitas
5. Langkah-langkah berikut diambil untuk memastikan kabel kedap air:
6. Single Fiber Reinforced Plastic sebagai anggota kekuatan pusat
7. Senyawa pengisi tabung longgar
8.100% pengisian inti kabel





Karakteristik Optik

Item Satuan Spesifikasi
G652D
Diameter Bidang Mode 1310nm um 9.2±0.4
1550nm um 10.4±0,5
Diameter Cladding um 124.8±0.7
Cladding Non-Circularity %  0.7
Kesalahan Konsentrisitas Lapisan Inti um  0,5
Diameter Pelapis um 245±5
Coating Non-Circularity %  6.0
Kesalahan Konsentrisitas Cladding-Coating um  12
Panjang Gelombang Kabel Cutoff nm acc≤1260
Atenuasi (maks.) 1310nm dB / km 0.36
1550nm dBkm 0.22



SM G652D Single Jacket 100 Span ADSS 72 Core Fiber Optic Cable 2



Data teknis



Rentang: 100m



Jenis kabel



72core Single Jacket ADSS



struktural

parameter



Komponen kekuatan pusat: FRP



Diameter: 2.1mm



Tabung longgar (diisi jeli)



Diameter luar: 1.8mm



Selubung dalam PE



Ketebalan: 0.9mm



selubung luar PE



Ketebalan: 1.8mm



Teknis

parameter



Diameter luar Kabel



12,3 mm



luas penampang kabel



95,03 mm2



Model serat



G.652D



Berat kabel



145kg / km



Kekuatan tarik terukur (RTS)



10 kn



Ketegangan minimum yang diperbolehkan (MAT)



4kn



EDS



3.2kn



E-modulus



12,1 kn / mm2



Koefisien muai panas



1.9 10-6 /° C



Resistensi benturan



Jangka panjang: 1100 n / 100mm



jangka pendek: 2200 n / 100mm



Izin radius bengkok



Jangka panjang (saat berlari) 220 mm



Jangka pendek (saat meletakkan) 360 mm





Struktur dan Spesifikasi Teknis ADSS-SJ (Span 50-500m)



Ref. Luar

Diameter

(mm)



Ref. Berat

kg / km)



Rek. DailyMax.

Kerja

Ketegangan (kN)



Max

Diizinkan

Kerja

Ketegangan

[kN)



Istirahat

Skekuatan

(kN)



Kekuatan

Anggota

CSA.

(kN / mm2)



Modulus dari

Elastisitas

CSA

kNmm2) [



Panas

Ekspansi

Koefisien

(X10-6 / K)



CocokSpan

Meter

ABICP



pe



DI







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



| 60



32.2



19.1



0.1



750



530



750



510





Aplikasi

Cocok untuk metode Pemasangan Udara

Suhu Penyimpanan / Pengoperasian: -40 ℃ ~ + 70 ℃



Detail Paket



Ekspor Drum kayu, Panjang pengiriman normal kabel akan menjadi 1 ~ 4km.
Panjang lainnya juga tersedia jika diminta oleh pembeli.
Mark: Biasanya kami hanya melampirkan laporan uji pada kemasan, tapi permintaan Anda juga tersedia.
Sebagai contoh:

A. Nama Perusahaan
B. Berat Kotor / Bersih
C. Jenis Serat
D. Panjang Kabel



FAQ

1. Apakah Anda perusahaan atau pabrikan perdagangan?
Kami adalah produsen dengan pengalaman 10 tahun, kami mengkhususkan diri dalam penelitian, pengembangan dan produksi
untuk kabel serat optik, kabel drop dan kabel jalur dll.Pabrik kami di kota Guangzhou, selamat datang untuk mengunjungi kami!

2. Tentang kualitas?
Kami akan mengirimkan sebelum menguji setiap serat saat selesai produksi.
Setelah konfirmasi harga, Anda dapat meminta secara gratis sampel untuk memeriksa kualitas kami.

3. Bisakah Anda menerima pesanan kecil?
Ya, pesanan kecil tersedia.Kami mendukung proyek baru pelanggan kami, karena kami tahu bisnis selalu dari pesanan kecil.

4. Apa waktu pengiriman Anda?
Biasanya sekitar 3-7days hari kerja, itu terutama tergantung pada jumlah pesanan.
Tapi tolong yakinkan bahwa kami akan mengatur barang Anda secepat mungkin setelah pembayaran Anda.

5. Bisakah Anda menerima layanan OEM?
Ya, kami menyambut layanan OEM.Kami dapat mencetak logo Anda pada produk.Ide apapun dari Anda tersedia.
