Deskripsi Produk
Judul Produk
Kabel Serat Optik ADSS Langsung dari Pabrik Mode Tunggal Benang Aramid Kekuatan Tinggi Penggunaan Udara Luar Ruangan
Apa itu Kabel ADSS
Kabel serat optik ADSS (All Dielectric Self Supporting) adalah desain non-logam untuk pemasangan di udara pada tiang utilitas dan saluran transmisi. Kabel ini dapat dipasang dengan aman di area tegangan tinggi tanpa pentanahan dan memberikan dukungan mandiri yang andal tanpa kabel messenger. Hal ini menjadikannya alternatif yang hemat biaya untuk OPGW dan OPAC
Struktur dan Desain
Kabel menggunakan teknologi tabung longgar terdampar dengan serat yang dilindungi oleh gel penahan air. Elemen kekuatan FRP pusat memberikan stabilitas inti sementara lapisan benang aramid memberikan kekuatan tarik tinggi. Jaket luar tersedia dalam PE atau AT tergantung pada tegangan dan kondisi pemasangan
Fitur Utama
-
Desain non-logam aman untuk pemasangan saluran langsung dan bebas dari gangguan listrik
-
Kabel pendukung mandiri mudah dipasang tanpa kabel pendukung tambahan
-
Benang aramid kekuatan tarik tinggi memastikan daya tahan dan ketahanan cuaca
-
Performa stabil di bawah tekanan mekanis dan perubahan suhu
-
Desain yang dapat disesuaikan untuk panjang rentang dan proyek saluran listrik yang berbeda
Aplikasi
-
Selubung PE untuk saluran listrik di bawah 110kV
-
Selubung AT untuk saluran 110kV dan di atas dengan perlindungan anti-pelacakan
-
Panjang rentang dan kandungan benang aramid dapat disesuaikan untuk memenuhi persyaratan proyek
Standar
Dihasilkan sesuai dengan IEEE P1222 dan IEC 60794 1 memastikan kualitas dan keandalan internasional
Struktur dan Spesifikasi Teknis
1. Jaket tunggal ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung longgar
(MM)
|
Diameter FRP/bantalan (mm) |
Ketebalan jaket luar (mm) |
Ref. Luar
Diameter
(mm) |
Ref. Berat
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Tips: semua spesifikasi dalam tabel di atas adalah data perkiraan, untuk spesifikasi lebih detail,
silakan hubungi penjual kami.
2. Jaket ganda ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung longgar
(MM)
|
Diameter FRP/bantalan (mm) |
Ketebalan jaket luar (mm) |
Ref. Luar
Diameter
(mm) |
Ref. Berat
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Tips: semua spesifikasi dalam tabel di atas adalah data perkiraan, untuk spesifikasi lebih detail,
silakan hubungi penjual kami.
|
Jenis serat
|
Atenuasi
(+20℃)
|
Bandwidth
|
Panjang gelombang cut-off kabel optik
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Gambar detail menunjukkan

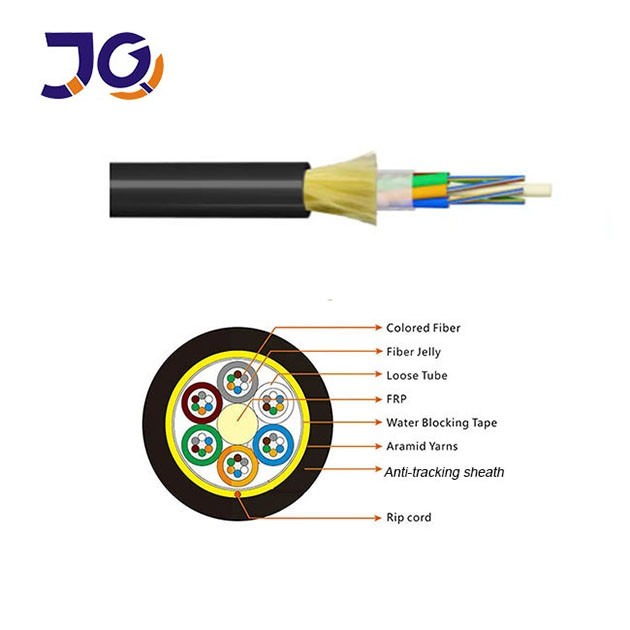

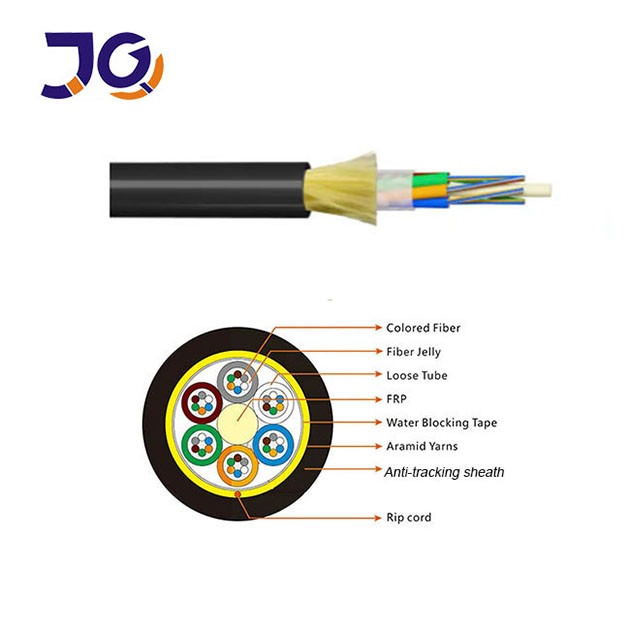

kabel serat ADSS jaket tunggal

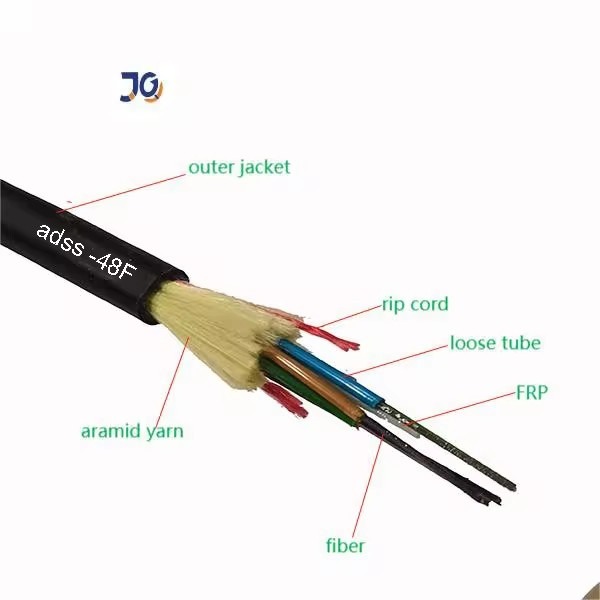

kabel serat optik ADSS jaket ganda
Pengepakan:
FAQ
Apakah Anda produsen atau perusahaan dagang
Kami adalah pabrik langsung dengan pengalaman lebih dari 10 tahun dalam memproduksi kabel serat optik, kabel drop, kabel patch, dan aksesoris. Pabrik kami berlokasi di Guangzhou dan kami menyambut kunjungan pelanggan
Bagaimana Anda memastikan kualitas
Kualitas adalah yang utama. Setiap serat diuji dan diperiksa secara ketat sebelum pengiriman. Setelah mengkonfirmasi kutipan, kami dapat menawarkan sampel gratis untuk persetujuan kualitas
Bisakah saya memulai dengan pesanan kecil
Ya, pesanan kecil dan percobaan diterima, terutama untuk proyek baru atau evaluasi sampel
Berapa waktu tunggu produksinya
Biasanya 3 hingga 7 hari kerja tergantung pada jumlah pesanan. Kami mengirimkan dengan cepat setelah pembayaran diterima
Apakah Anda menawarkan OEM atau kustomisasi
Ya, kami dapat mencetak logo Anda dan menyesuaikan desain agar sesuai dengan persyaratan proyek Anda
Apakah bahan mentahnya bersertifikat
Ya, kami menggunakan bahan bersertifikat ISO9001 dan RoHS untuk memastikan kinerja yang stabil dan andal
