Deskripsi Produk
Judul Produk
Harga Langsung Pabrik: Kabel Fiber Optik ADSS Mode Tunggal dengan Benang Aramid
Apa itu Kabel ADSS?
Kabel ADSS (All-Dielectric Self-Supporting) adalah kabel fiber optik non-logam yang dirancang untuk pemasangan di udara pada tiang utilitas dan saluran listrik. Dengan struktur dielektriknya, kabel ini dapat dipasang dengan aman di lingkungan tegangan tinggi sambil memberikan dukungan mandiri yang andal tanpa memerlukan kabel messenger. Ini adalah alternatif yang hemat biaya untuk kabel OPGW dan OPAC.
Struktur & Desain
Kabel ini mengadopsi desain tabung longgar yang terdampar dengan serat yang dilindungi dalam gel penahan air. Elemen kekuatan FRP pusat memastikan stabilitas, sementara lapisan benang aramid memberikan kekuatan tarik tinggi. Selubung luar tersedia dalam bahan PE atau AT, tergantung pada persyaratan tegangan.
Fitur Utama
-
Non-Logam: Aman untuk pemasangan saluran langsung tanpa risiko konduktivitas.
-
Pemasangan Mudah: Desain yang mendukung diri sendiri menghilangkan kebutuhan akan kabel pendukung tambahan.
-
Kekuatan Tinggi: Penguatan benang aramid memastikan ketahanan tarik dan cuaca yang sangat baik.
-
Performa Stabil: Tahan terhadap tekanan mekanis dan variasi suhu.
-
Dapat Disesuaikan: Konfigurasi yang disesuaikan untuk rentang dan aplikasi yang berbeda.
Aplikasi
-
Selubung PE: Cocok untuk saluran listrik di bawah 110kV.
-
Selubung AT: Untuk saluran listrik ≥110kV, menawarkan perlindungan anti-tracking.
-
Panjang rentang dan kandungan benang dapat disesuaikan untuk persyaratan proyek.
Standar
Dibuat sesuai dengan standar IEEE P1222 dan IEC 60794-1.
Struktur dan Spesifikasi Teknis
1. Jaket tunggal ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung longgar
(MM)
|
Diameter FRP/bantalan (mm) |
Ketebalan jaket luar (mm) |
Ref. Luar
Diameter
(mm) |
Ref. Berat
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Tips: semua spesifikasi dalam tabel di atas adalah data perkiraan, untuk spesifikasi lebih detail,
silakan hubungi penjual kami.
2. Jaket ganda ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung longgar
(MM)
|
Diameter FRP/bantalan (mm) |
Ketebalan jaket luar (mm) |
Ref. Luar
Diameter
(mm) |
Ref. Berat
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Tips: semua spesifikasi dalam tabel di atas adalah data perkiraan, untuk spesifikasi lebih detail,
silakan hubungi penjual kami.
|
Jenis Serat
|
Atenuasi
(+20℃)
|
Bandwidth
|
Panjang gelombang cut-off kabel optik
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Gambar detail menunjukkan

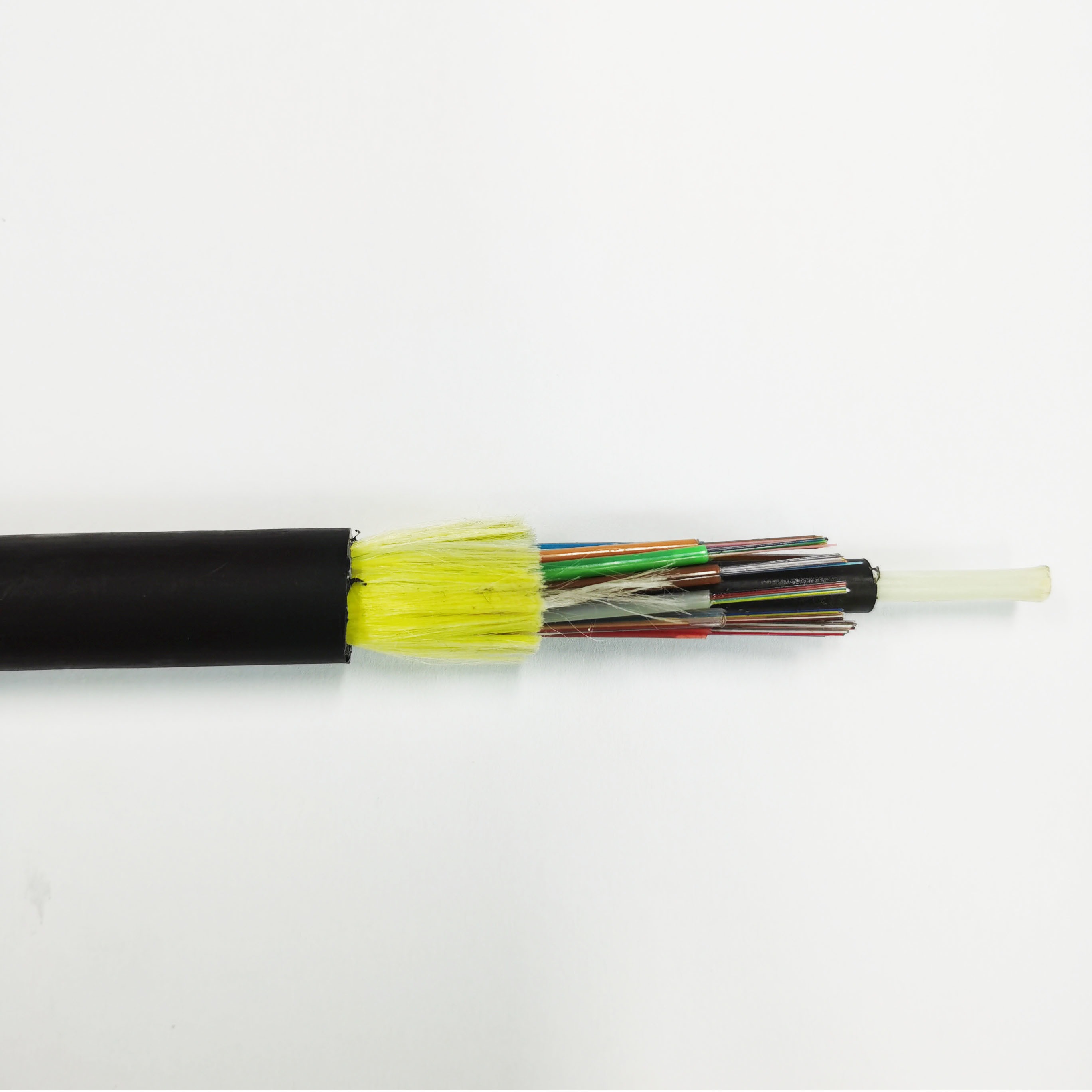

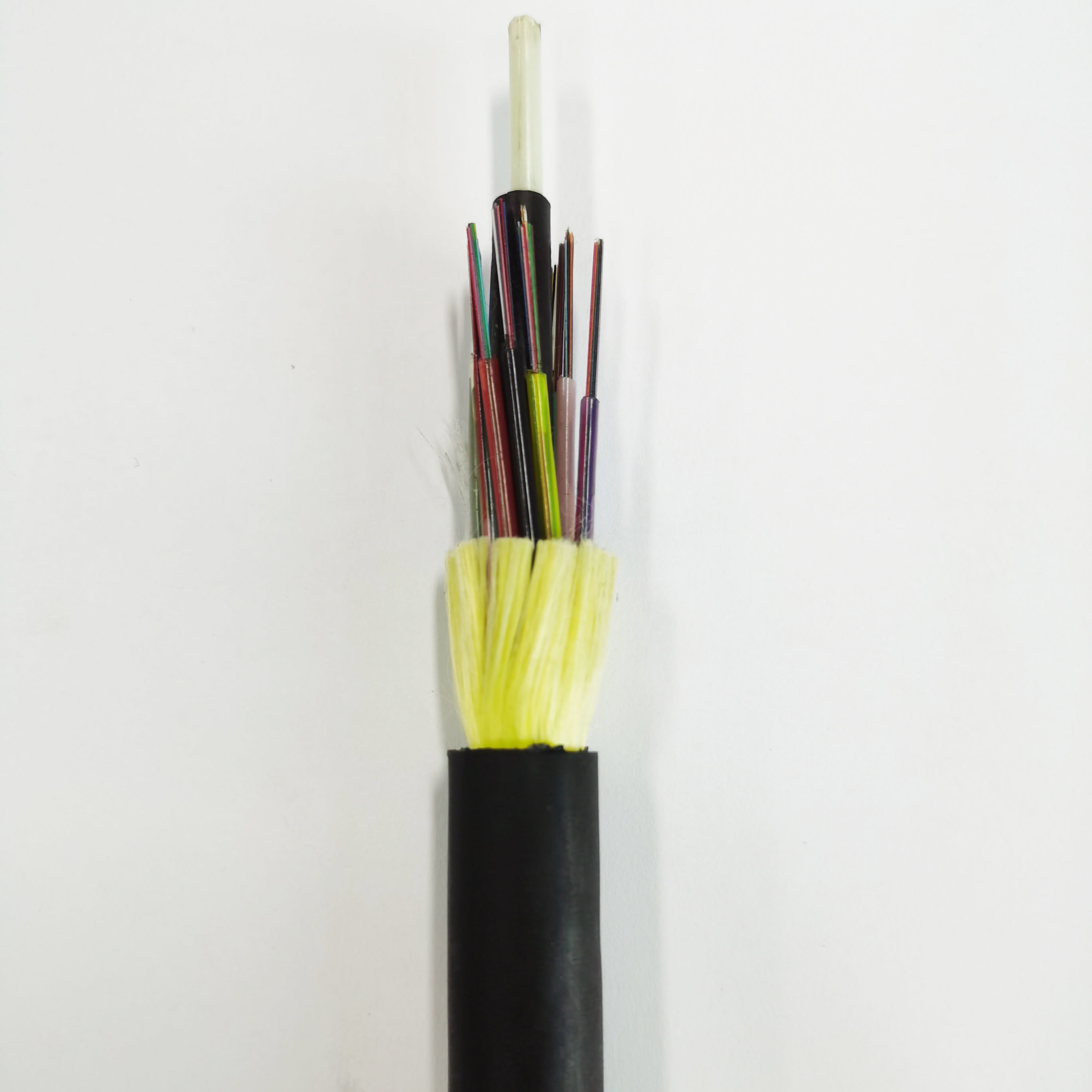

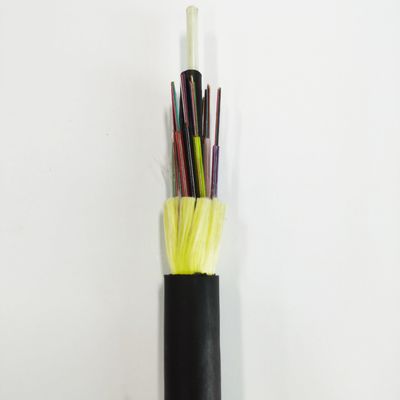

kabel serat ADSS jaket tunggal
kabel serat optik ADSS jaket ganda
Pengepakan:
FAQ
Apakah Anda produsen atau perusahaan dagang?
Kami adalah produsen profesional dengan pengalaman lebih dari 10 tahun dalam kabel serat optik, kabel drop, kabel patch, dan produk terkait. Pabrik kami berada di Guangzhou, dan Anda dipersilakan untuk berkunjung.
Bagaimana Anda menjamin kualitas produk?
Kualitas adalah prioritas kami. Setiap serat menjalani pengujian ketat dan inspeksi akhir sebelum pengiriman. Setelah mengkonfirmasi harga, kami dapat memberikan sampel gratis untuk verifikasi kualitas.
Bisakah saya memesan dalam jumlah kecil?
Ya. Kami mendukung pesanan kecil dan percobaan, terutama untuk proyek baru.
Berapa lama waktu tunggu Anda?
Umumnya 3–7 hari kerja, tergantung pada jumlah pesanan. Kami memastikan pengiriman cepat setelah pembayaran.
Apakah Anda menyediakan layanan OEM?
Ya. Kami dapat menambahkan logo Anda dan menyesuaikan produk sesuai dengan kebutuhan Anda.
Apakah bahan Anda bersertifikasi?
Ya. Kami bersumber dari pemasok dengan sertifikasi ISO9001 dan RoHS untuk menjamin kualitas yang andal.
