Deskripsi Produk
Judul Produk
Harga Pabrik: Kabel Fiber Optik ADSS Mode Tunggal dengan Kekuatan Benang Aramid
Apa itu Kabel ADSS?
Kabel fiber optik ADSS (All-Dielectric Self-Supporting) adalah kabel khusus yang dirancang untuk pemasangan di udara pada saluran listrik utilitas. Kabel ini sepenuhnya non-logam, memungkinkannya dipasang di lingkungan tegangan tinggi tanpa risiko konduktivitas. Konstruksi kabel memberikan dukungan diri yang kuat antar struktur, menjadikannya alternatif yang efisien dan hemat biaya untuk kabel OPGW dan OPAC.
Struktur dan Desain
Kabel ADSS kami menampilkan desain inti yang ringkas dan terdampar.Serat optik ditempatkan di dalam tabung longgar yang terbuat dari plastik modulus tinggi dan diisi dengan senyawa tahan air untuk mencegah masuknya kelembaban. Elemen kekuatan pusat Fiber Reinforced Plastic (FRP) non-logam memberikan stabilitas inti.Kekuatan tarik kabel yang luar biasa dicapai dengan mengelilingi inti dengan benang aramid, dan diselesaikan dengan selubung PE atau AT yang tahan lama.
Fitur Utama
-
Non-Konduktif:Dibangun tanpa komponen logam, memastikan pemasangan yang aman pada infrastruktur daya saluran aktif.
-
Pemasangan Hemat Biaya:Sebagai kabel yang mendukung diri, ini menyederhanakan pemasangan, mengurangi kebutuhan akan kawat pembawa terpisah.
-
Kekuatan Mekanik Unggul:Direkayasa untuk menahan beban eksternal, memberikan kinerja tarik tinggi dan ketahanan terhadap kondisi cuaca ekstrem.
-
Kinerja yang Dioptimalkan:Penguatan benang aramid meningkatkan kekuatan tarik dan stabilitas suhu.
-
Dapat Disesuaikan:Desain kami dapat disesuaikan untuk memenuhi persyaratan aplikasi dan rentang tertentu.
Aplikasi
Pilihan selubung luar ditentukan oleh tegangan saluran listrik:
-
Selubung PE (Polyethylene):Direkomendasikan untuk saluran listrik di atas kepala di bawah 110kV.
-
Selubung AT (Anti-Tracking):Dirancang untuk saluran listrik yang sama dengan atau di atas 110kV untuk mencegah kerusakan akibat pelacakan listrik.
Jumlah benang aramid dan proses penjeratan dirancang khusus untuk memenuhi tuntutan berbagai panjang rentang.
Kepatuhan Standar
Kabel ADSS kami diproduksi sesuai dengan standar industri tertinggi, mematuhi keduanya IEEE P 1222 dan IEC 60794-1.
Struktur dan Spesifikasi Teknis
1. Jaket tunggal ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung longgar
(MM)
|
Diameter FRP/bantalan (mm) |
Ketebalan jaket luar (mm) |
Ref. Luar
Diameter
(mm) |
Ref. Berat
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Tips: semua spesifikasi dalam tabel di atas adalah data perkiraan, untuk spesifikasi lebih detail,
silakan hubungi penjual kami.
2. Jaket ganda ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung longgar
(MM)
|
Diameter FRP/bantalan (mm) |
Ketebalan jaket luar (mm) |
Ref. Luar
Diameter
(mm) |
Ref. Berat
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Tips: semua spesifikasi dalam tabel di atas adalah data perkiraan, untuk spesifikasi lebih detail,
silakan hubungi penjual kami.
|
Jenis Serat
|
Atenuasi
(+20℃)
|
Bandwidth
|
Panjang gelombang cut-off kabel optik
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|

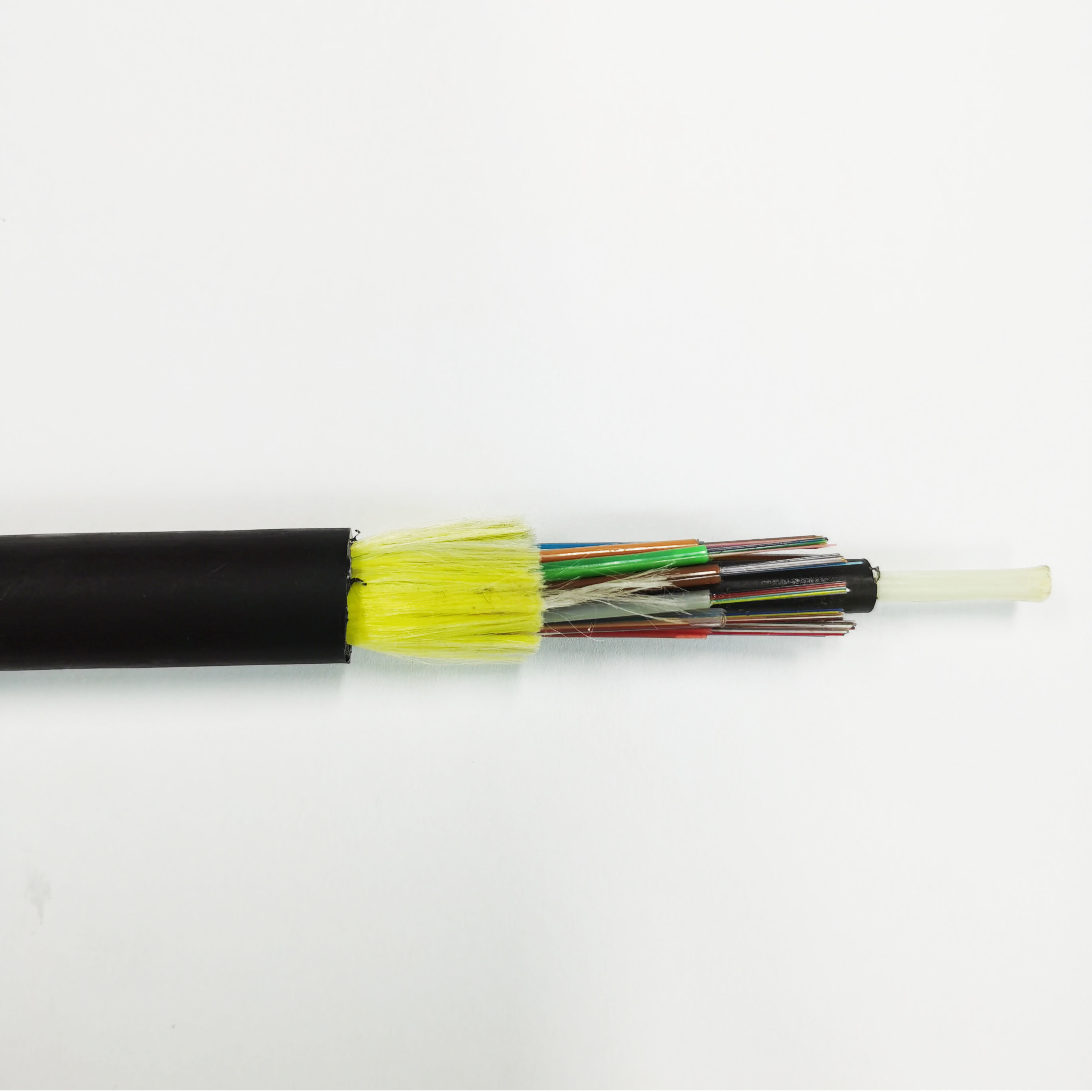

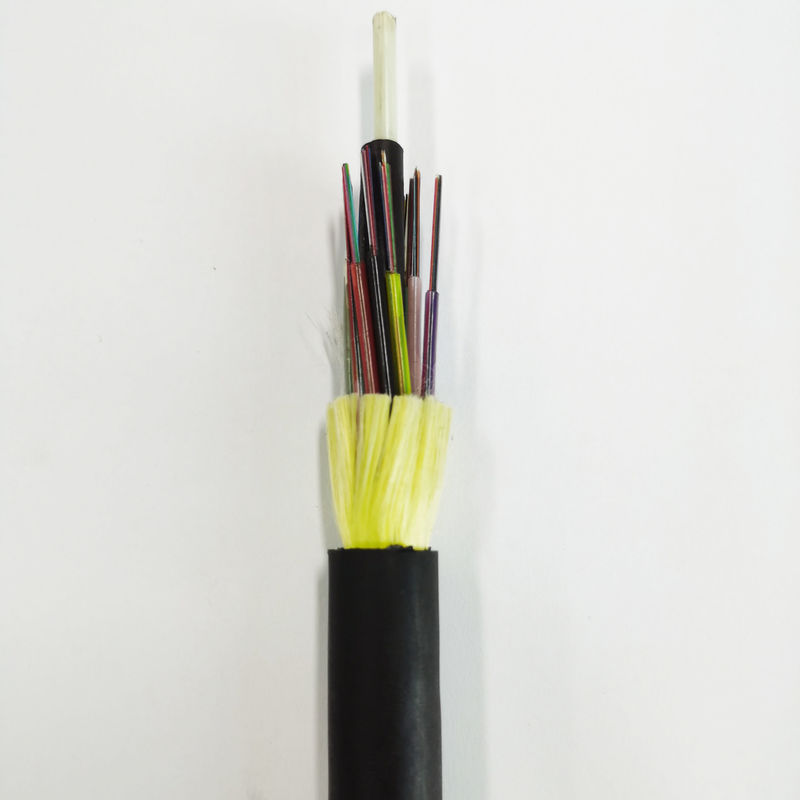

Gambar detail menunjukkan

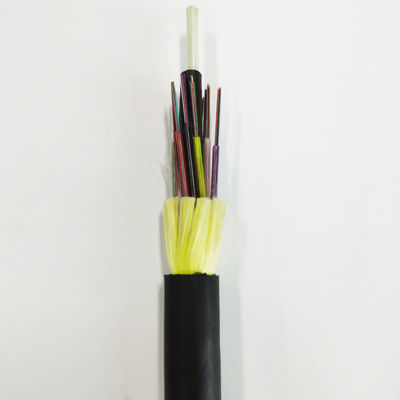

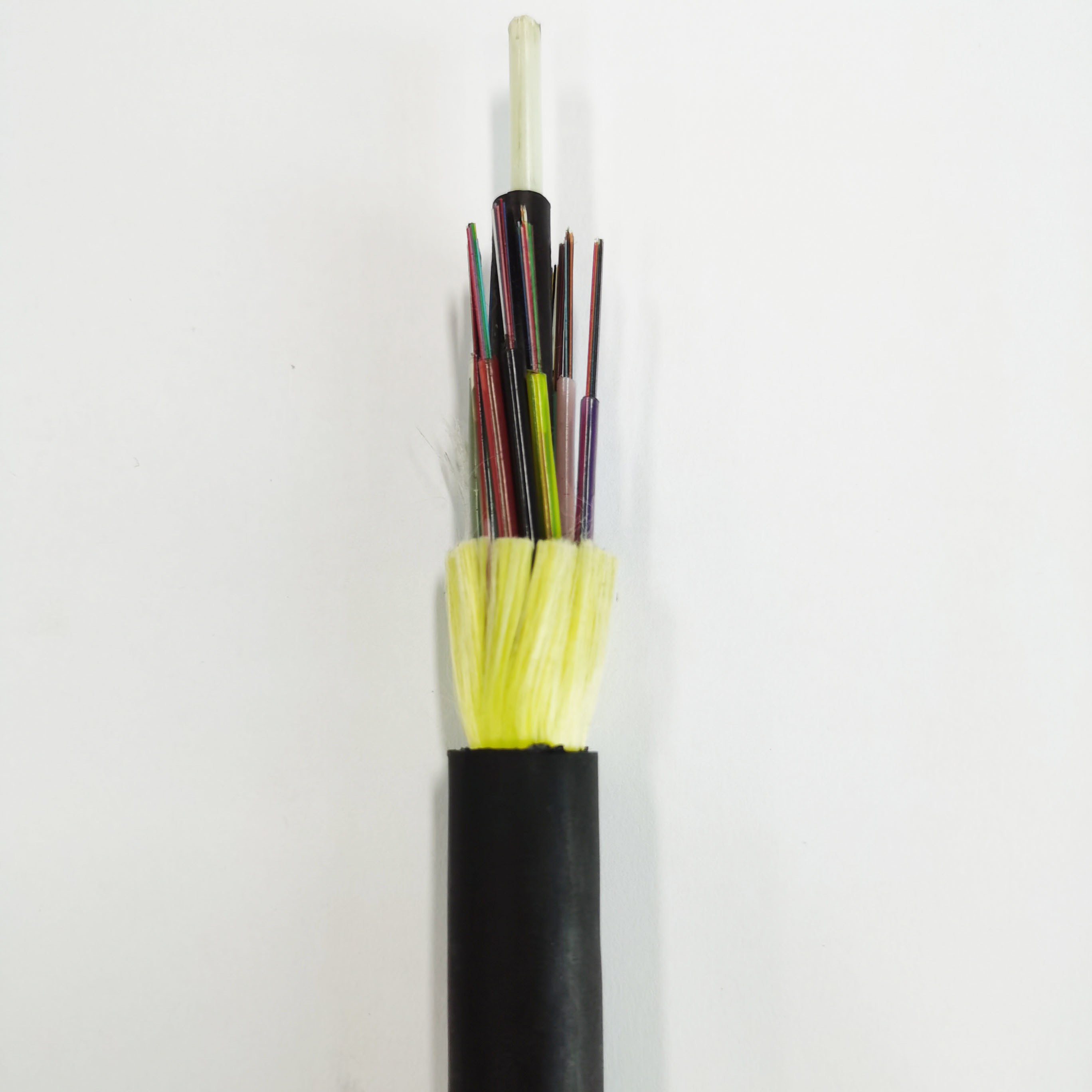

kabel serat ADSS jaket tunggal

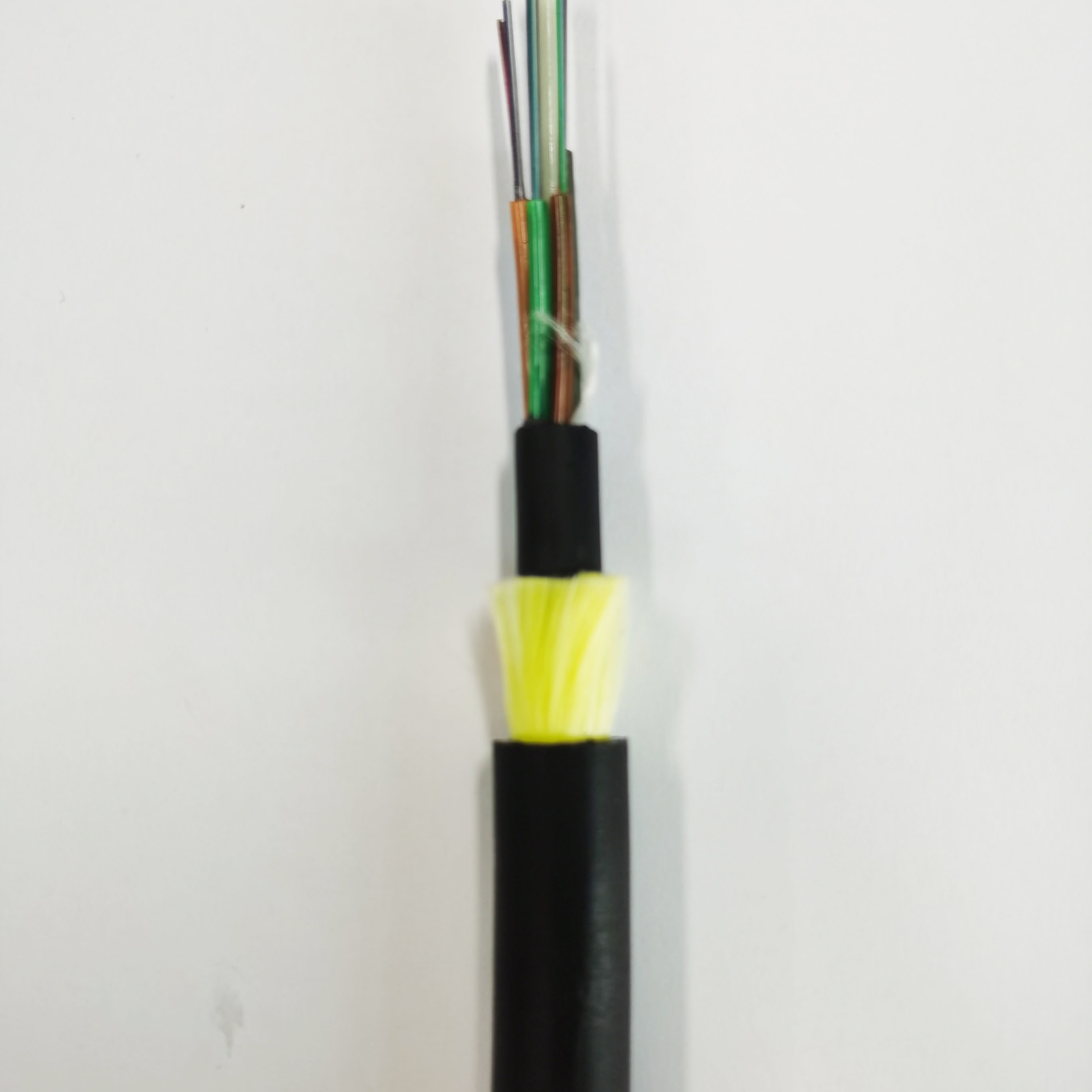

kabel serat optik ADSS jaket ganda
Pengepakan:
FAQ
1. Apakah Anda perusahaan dagang atau produsen? Kami adalah produsen khusus dengan pengalaman lebih dari 10 tahun dalam penelitian, pengembangan, dan produksi kabel serat optik, kabel drop, kabel patch, dan banyak lagi. Pabrik kami berlokasi di Guangzhou, dan kami menyambut Anda untuk mengunjungi kami.
2. Bagaimana Anda memastikan kualitas? Kualitas adalah prioritas utama kami. Setiap serat diuji secara menyeluruh setelah produksi selesai, dan kami melakukan inspeksi akhir sebelum pengiriman. Setelah harga dikonfirmasi, kami dapat memberikan sampel gratis untuk Anda verifikasi kualitas kami secara langsung.
3. Apakah Anda menerima pesanan kecil? Ya, kami melakukannya. Kami memahami bahwa proyek baru sering dimulai dengan pesanan kecil dan kami berkomitmen untuk mendukung pertumbuhan pelanggan kami.
4. Berapa waktu pengiriman Anda? Waktu pengiriman standar kami adalah sekitar 3-7 hari kerja, tergantung pada jumlah pesanan. Kami menjamin bahwa pesanan Anda akan dikirim sesegera mungkin setelah pembayaran diterima.
5. Apakah Anda menawarkan layanan OEM? Ya, kami menyambut proyek OEM. Kami dapat mencetak logo Anda pada produk dan terbuka untuk ide apa pun yang mungkin Anda miliki untuk kustomisasi.
6. Apakah bahan baku Anda memiliki sertifikasi? Kami menjalin kemitraan jangka panjang dengan pemasok bahan baku yang disertifikasi dengan standar ISO9001 dan RoHS untuk memastikan komponen berkualitas tertinggi untuk produk kami.
