12 Core Outdoor Single Mode SM 9/125 G652D Kabel Serat Optik ADSS
Apa itu kabel ADSS?
ADSS (All-Dielectric Self-Supporting) cable is a fully non-metallic fiber optic cable where the tensile strength is provided by integrated elements like aramid yarns or stranded glass reinforced plastic rods within the cable’s circular designSerat biasanya ditempatkan dalam tabung polimer yang dilindungi oleh struktur kabel. Kabel ADSS cocok untuk jalur distribusi dan transmisi, termasuk instalasi jalur langsung.Tanpa memerlukan kawat pendukung terpisah, pemasangan disederhanakan dan hemat biaya dengan satu pass.
Keuntungan dari ADSS
Kabel ADSS ringan dan memiliki diameter kecil, mengurangi beban pada menara dan tiang.membuat mereka ideal untuk penyebaran overhead luar ruanganKabel mendukung jangkauan transmisi yang luas dan dapat bertahan hingga 30 tahun setelah dipasang.
Aplikasi
-
Perusahaan listrik, operator telekomunikasi, kereta api, dan jaringan swasta
-
Cocok untuk instalasi pada jalur distribusi dan transmisi
-
Dapat dipasang di dekat konduktor listrik
-
Ideal untuk instalasi yang belum dibangun yang membutuhkan gangguan layanan minimal
-
Sempurna untuk jaringan telekomunikasi yang memprioritaskan penyebaran cepat dan murah
-
Cocok untuk solusi FTTX seperti FTTH (Fiber to the Home)
Standar
Kabel ADSS memenuhi standar IEEE P 1222 dan IEC 60794-1.
Struktur dan Spesifikasi Teknis
1.Jaket tunggal ADSS
| jumlah serat |
struktur |
Serat per tabung |
diameter tabung kehilangan
(MM)
|
Diameter FRP/pad (mm) |
Ketebalan jaket luar ((mm) |
Ref. Luar
Diameter
(mm) |
Refer. Berat
(kg/km) |
| Jaket PE |
AT Jaket |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7± 0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Tips: semua spesifikasi dalam tabel di atas adalah data perkiraan, untuk spesifikasi yang lebih rinci,
Silakan hubungi penjual kami.
2. Jaket ganda ADSS
| jumlah serat |
struktur |
Serat per tabung |
diameter tabung kehilangan
(MM)
|
Diameter FRP/pad (mm) |
Ketebalan jaket luar ((mm) |
Ref. Luar
Diameter
(mm) |
Refer. Berat
(kg/km) |
| Jaket PE |
AT Jaket |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Tips: semua spesifikasi dalam tabel di atas adalah data perkiraan, untuk spesifikasi yang lebih rinci,
Silakan hubungi penjual kami.
|
Jenis serat
|
Atenuasi
(+20°C)
|
Bandwidth
|
Panjang gelombang pemotongan kabel optik
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36dB/km |
≤ 0,22dB/km |
--- |
--- |
≤ 1260nm |
| G.655 |
--- |
--- |
≤ 0,40dB/km |
≤ 0,23dB/km |
--- |
--- |
≤1450nm |
| 50/125μm |
≤ 3,3dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 500MHz·km |
≥ 500MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500MHz·km |
---
|
Rincian gambar menunjukkan

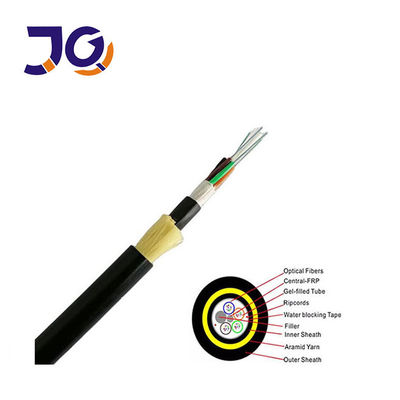

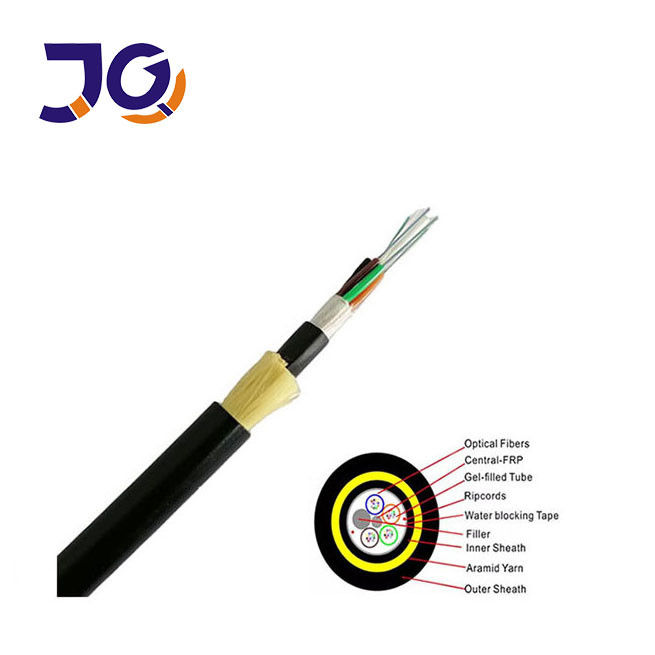

kabel serat ADSS dengan jaket tunggal

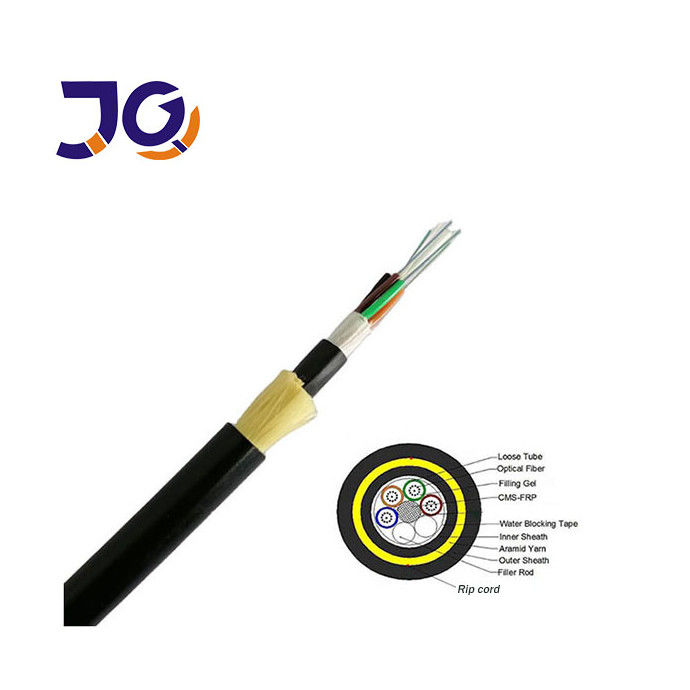

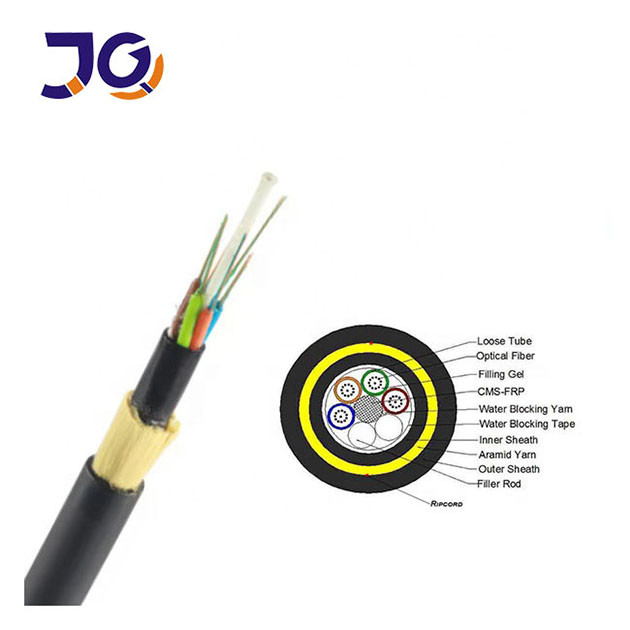

kabel serat optik ADSS double jacket
Kemasan:
FAQ
1Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen dengan pengalaman 10 tahun, yang mengkhususkan diri dalam penelitian, pengembangan, dan produksi kabel serat optik, kabel drop, dan kabel patch.Pabrik kami terletak di Guangzhou 歡迎來訪!
2Bagaimana kualitas produknya?
Setiap serat diuji sebelum pengiriman untuk memastikan kualitas. Setelah konfirmasi harga, Anda dapat meminta sampel gratis untuk memeriksa sendiri.
3Apakah Anda menerima pesanan kecil?
Ya, kami menerima pesanan kecil, kami mendukung proyek baru karena setiap bisnis dimulai kecil.
4Berapa waktu pengiriman?
Pengiriman biasanya memakan waktu 3-7 hari kerja, tergantung pada ukuran pesanan. Kami akan mengatur pengiriman segera setelah menerima pembayaran Anda.
5Apakah Anda menawarkan layanan OEM?
Ya, OEM disambut. Kami dapat mencetak logo Anda pada produk dan menyesuaikan berdasarkan ide Anda.
