Rumah ProdukGambar 8 Kabel Fiber OptikGambar 8 Kabel Serat Optik Dengan Pita Aluminium / Pita Baja Desain Lapis baja Dan mendukung diri untuk kondisi cuaca yang keras

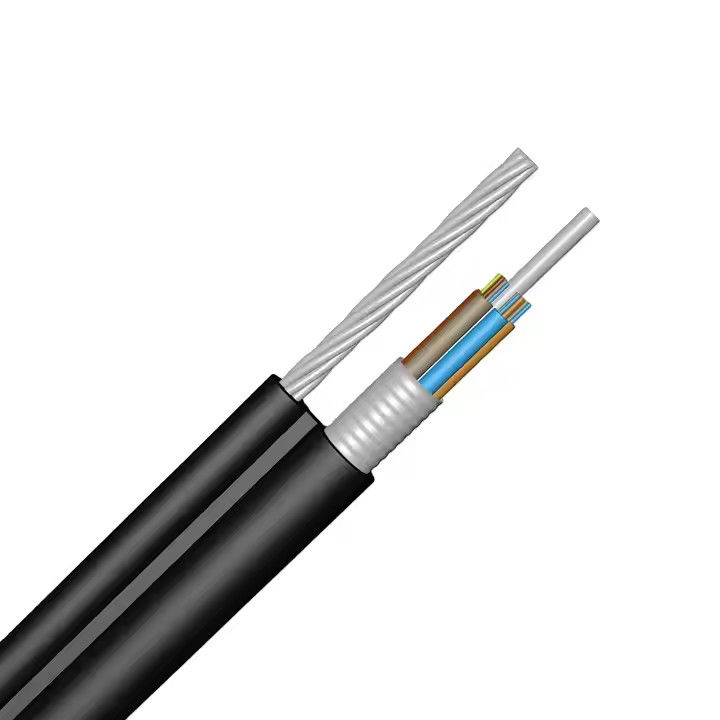

Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Gambar 8 Kabel Serat Optik Dengan Pita Aluminium / Pita Baja Desain Lapis baja Dan mendukung diri untuk kondisi cuaca yang keras Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Hubungi sekarang

Gambar 8 Kabel Serat Optik Dengan Pita Aluminium / Pita Baja Desain Lapis baja Dan mendukung diri untuk kondisi cuaca yang keras

Kuantitas min Order : 1 km
Tempat asal: Guangzhou Cina Nama merek: JQ
Sertifikasi: ISO9001 Nomor model: Gytc8y/gytc8a

Informasi Detail
Diameter Serat: 9/125μm Radius Lentur: 20D
Jaket: UV PE Diameter Kelongsong: 125.0±0.1
Sistem pemblokiran air: Senyawa Pengisi Penggunaan Kabel: Di luar ruangan
Diameter luar: 7.0mm-9.0mm Swadaya: Kawat Baja Terdampar/Kawat baja
Anggota Kekuatan: Benang Aramid
Menyoroti:

9Gambar 8 Kabel Serat Optik

,

Kabel Serat Optik yang Mendukung Sendiri

Deskripsi Produk

4core 6core 12core Gambar 8 Kabel Serat Optik Dengan Kawat Baja Mini Gambar 8 Kabel Gyxtc8y Gyxtc8a

Deskripsi Produk

Gambar 8 Kabel Serat Optik
  • Menghidupi Diri Sendiri:Gambar 8 Kabel Serat Optik dirancang untuk mendukung diri sendiri, menghilangkan kebutuhan untuk perangkat keras atau struktur tambahan.
  • Kawat baja bergaris:Kabel ini diperkuat dengan kawat baja bergaris, memberikan kekuatan tinggi dan dukungan untuk instalasi udara.
  • Jaket UV PE:Kabel ini dilapisi dengan bahan UV PE, yang memberikan perlindungan yang sangat baik terhadap kondisi cuaca yang buruk dan radiasi UV.
  • Tape aluminium/tape baja lapis baja:Kabel ini dilengkapi dengan pita aluminium atau pita baja, yang memberikan perlindungan tambahan terhadap tikus, kelembaban, dan faktor eksternal lainnya.
Gambar 8 Kabel Serat Optik Dengan Pita Aluminium / Pita Baja Desain Lapis baja Dan mendukung diri untuk kondisi cuaca yang keras 0
Gambar 8 Kabel Serat Optik Dengan Pita Aluminium / Pita Baja Desain Lapis baja Dan mendukung diri untuk kondisi cuaca yang keras 1
Gambar 8 Kabel Serat Optik Dengan Pita Aluminium / Pita Baja Desain Lapis baja Dan mendukung diri untuk kondisi cuaca yang keras 2



Struktur dan parameter kabel
Serat
Nomor
Kawat baja galvanis
diameter
Lolos
tabung
Ketebalan sarung
(nominal*)
Hubungkan
dimensi
Dimensi kabel
W*H
(nominal**)
Berat badan
(sekitar)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8*11.5
70
12
1.6
3
1.5
1.5*1.5
7.4*12.0
77



* Ketebalan nominal selimut dapat memiliki toleransi ± 0,2 mm.
** Dimensi nominal kabel dapat memiliki toleransi ± 0,5 mm.



 Gambar 8 Kabel Serat Optik Dengan Pita Aluminium / Pita Baja Desain Lapis baja Dan mendukung diri untuk kondisi cuaca yang keras 3



Kinerja Serat Optik
Kinerja kabel serat optik (ITU-T Rec. G.652D)

Jenis Kabel
Jumlah Serat
Max. Serat dalam tabung
Berat Kabel Kg/Km
Diameter Kabel ((mm)
Kekuatan tegangan jangka panjang/pendek N
Ketahanan Crush jangka panjang/pendek N/100MM
GYXTC8S 2 ~ 8
2 ~ 8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10 ~ 12
10 ~ 12
12
121
8.3*17.0
2000/6000
300/1000
S/N
Artikel
Metode pengujian
Ketentuan Penerimaan
1
Kekuatan tarik IEC 794-1-E1
_ beban: 5.0KN _ Panjang kabel di bawah beban: 50 m
- Waktu pengisian: 1 menit
- Perubahan kerugian £ 0,1 dB @1550 nm
- Tidak ada patah serat dan tidak ada kerusakan selubung.
2
Uji menghancurkan
IEC 794-1-E3
- Beban: 1.0KN/100mm
- Waktu beban: ≥1 menit.
- Perubahan kerugian £ 0,1 dB @1550 nm
- Tidak ada patah serat dan tidak ada kerusakan selubung.
3
Resistensi Dampak
IEC 794-1-E4
- Titik dampak: 3
- Waktu per titik: 1
- Energi benturan: 4,5 Nm
- Radius kepala palu: 12,5mm
- Perubahan kerugian £ 0,1 dB @1550 nm
- Tidak ada patah serat dan tidak ada kerusakan selubung.
4
Pengelompokan Berulang
IEC 794-1-E6
- Radius lentur: 20 x kabel
- Beban: 150 N
- Tingkat lentur: 3 detik/siklus
- Nomor siklus: 30
- Perubahan kerugian £ 0,1 dB @1550 nm
- Tidak ada patah serat dan tidak ada kerusakan selubung.
5
Torsi
IEC 794-1-E7
- Panjang: 1 m
- Beban: 150 N
- Sudut memutar: ± 90°
- Kecepatan memutar: 1 menit/siklus
- Nomor siklus: 10
- Perubahan kerugian £ 0,1 dB @1550 nm
- Tidak ada patah serat dan tidak ada kerusakan selubung.
6
Uji Penetrasi Air
IEC 794-1-F5B
- Ketinggian air: 1 m
- Panjang sampel: 3 m
- Waktu tes: 24 jam
- Tidak ada air yang bocor dari ujung kabel yang berlawanan.
7
Uji Siklus Suhu
IEC 794-1-F1
- Langkah suhu:
+20oC→-40oC→+70oC →+20oC
- Waktu untuk setiap langkah: 12 jam
- Jumlah siklus: 2
- Perubahan kerugian £ 0,05 dB/km@1550 nm
- Tidak ada patah serat dan tidak ada kerusakan selubung.
8
Aliran Komposisi
IEC 794-1-E14
- Panjang sampel: 30 cm
- Suhu: 70 °C ± 2 °C
- Waktu: 24 jam
- Tidak ada aliran senyawa

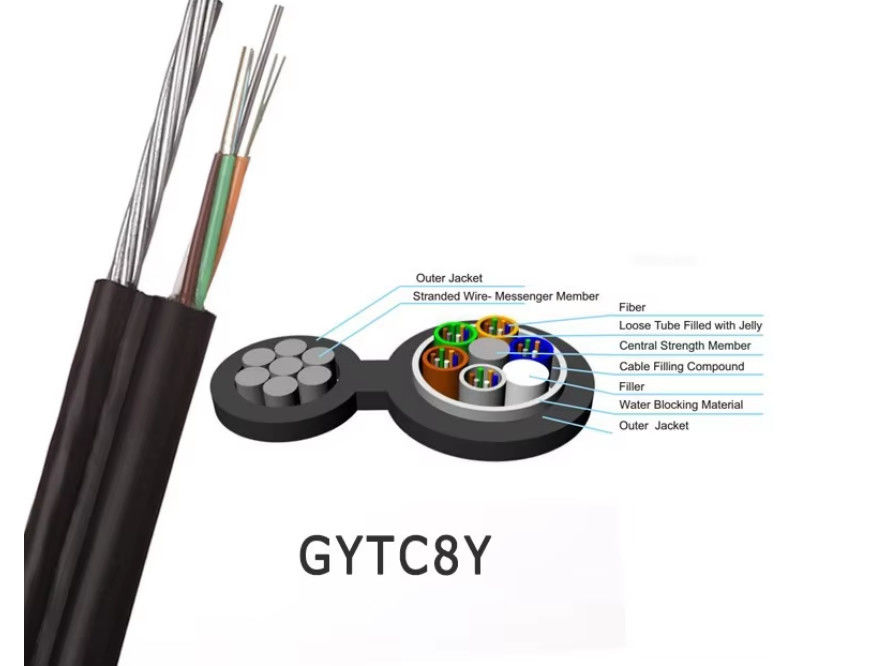

Nomor Model
GYTC8Y
Struktur
Satuan
Parameter
Jumlah serat
serat
4 ~ 30
32 ~ 60
62 ~ 72
74 ~ 84
86 ~ 96
Elemen
...
5
6
7
8
Diameter tabung longgar
mm
1.75
2.05
2.05
2.1
2.1
Inti per tabung (tidak lebih dari)
...
6
12
12
Anggota kekuatan pusat/kapasitas PE (jika diperlukan)
mm
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Diameter kabel (Nom.)
mm
9.1
9.9
10.5
11.2
11.8
Berat (sekitar.)
Kg/km
133
152
175
180
190

Parameter teknis:

Nama produk
GYTC8A/GYTC8Y
Jenis serat
G652D/ G657A
Warna serat
Kuning/Aqua/Merah mawar/ Hitam/ Putih atau Disesuaikan
Aplikasi
Jaringan komunikasi, antena, langsung terkubur, saluran, dll.
MOQ
1000 Meter
Waktu lead
Dalam 15 hari atau negosiasi
Pembayaran
Paypal / TT / DP atau negosiasi
Pengangkutan
Ekspres / Pengangkutan Laut / Pengangkutan Udara / Pengangkutan Darat

* Panjang standar:1000m; Panjang lainnya tersedia
*Di atas hanya saran untuk memuat kontainer, silakan hubungi departemen penjualan kami untuk jumlah tertentu

Kemasan dan Pengiriman:

Kemasan dan Pengiriman

Gambar 8 Kabel Serat Optik Dengan Pita Aluminium / Pita Baja Desain Lapis baja Dan mendukung diri untuk kondisi cuaca yang keras 4

Gambar 8 Kabel Serat Optik Dengan Pita Aluminium / Pita Baja Desain Lapis baja Dan mendukung diri untuk kondisi cuaca yang keras 5



Gambar 8 Kabel Serat Optik Dengan Pita Aluminium / Pita Baja Desain Lapis baja Dan mendukung diri untuk kondisi cuaca yang keras 6
Selamat datang untuk pertanyaan Anda! Selamat datang untuk mengunjungi pabrik kami!
Silakan gunakantangan beruntunguntuk memindai kode dan menambahkan saya di WhatsApp.
Gambar 8 Kabel Serat Optik Dengan Pita Aluminium / Pita Baja Desain Lapis baja Dan mendukung diri untuk kondisi cuaca yang keras 7
