Deskripsi Produk

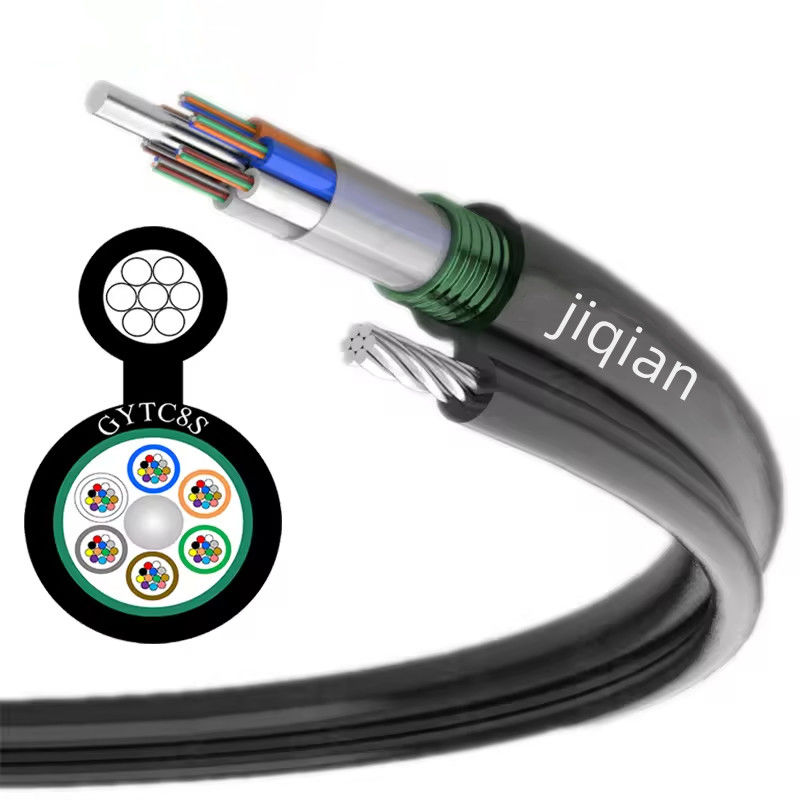

Gambar 8 Kabel Serat Optik GYTC8S
Deskripsi produk:

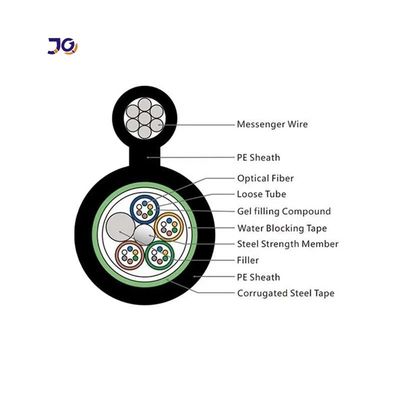

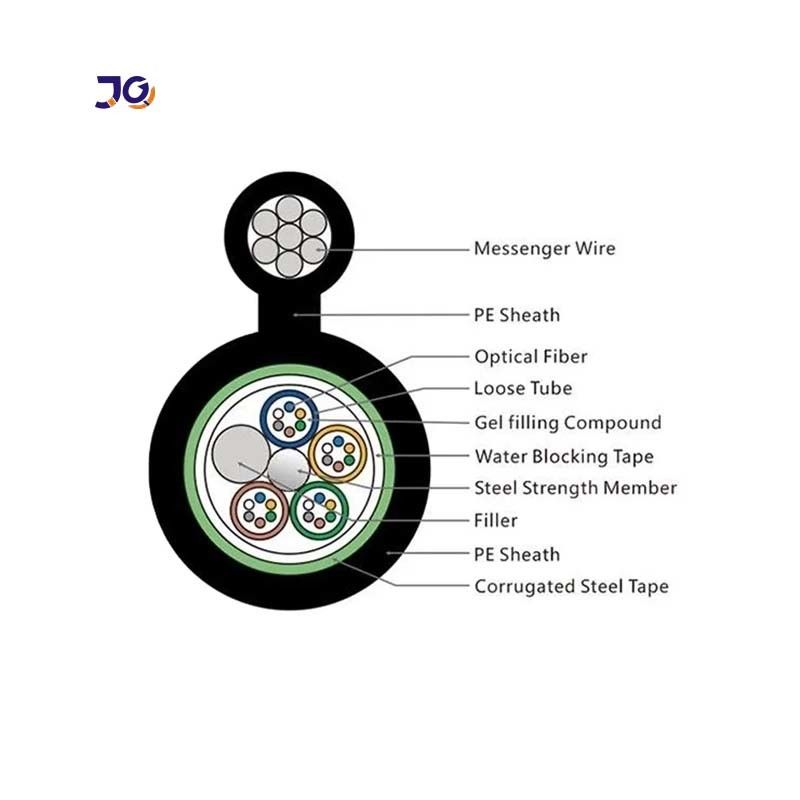

Struktur kabel optik GYTC8S adalah untuk memasukkan sabuk serat optik mode tunggal atau multi-mode ke dalam lengan longgar yang terbuat dari bahan poliester modulus tinggi,dan lengan yang diisi dengan senyawa tahan airPusat inti kabel adalah inti penguatan logam. lengan longgar (dan tali pengisi) diputar di sekitar inti penguatan pusat untuk membentuk inti kabel bulat yang kompak.Celah di inti kabel diisi dengan pengisi yang menghalangi airSetelah sabuk baja berlapis plastik (PSP) dibungkus secara vertikal, ia diintegrasikan dengan kawat baja yang terikat ke dalam lapisan polietilena berbentuk 8 ke dalam kabel.Produk ini digunakan untuk pemasangan overhead bearing sendiri.
Fitur
1. Satu atau tujuh stainless steel atau tembaga galvanis diri-menanggung kabel suspensi atas struktur.
2. Pengisian minyak, struktur lengan longgar multi-bundle tabung, pusat penguatan inti penguatan, baja sabuk armor.
3.Memiliki sifat lingkungan dan mekanik yang baik.
--- Kawat baja digunakan sebagai elemen kekuatan pusat
--- Senyawa pengisi tabung longgar
-- 100% pengisian inti kabel
--- PSP meningkatkan kelembaban-tahan
Karakteristik optik
| Posisi |
Satuan |
Spesifikasi |
| G652D |
| Diameter Medan Mode |
1310nm |
Um.. |
9.2±0.4 |
| 1550nm |
Um.. |
10.4±0.5 |
| Diameter Lapisan |
Um.. |
124.8±0.7 |
| Non-Circularitas Lapisan |
% |
≤0.7 |
| Kesalahan Konsentrisitas Lapisan Inti |
Um.. |
≤0.5 |
| Diameter Lapisan |
Um.. |
245±5 |
| Lapisan Tidak Sirkular |
% |
≤6.0 |
| Kesalahan konsentrisitas pelapis-lapisan |
Um.. |
≤12 |
| Panjang gelombang pemotongan kabel |
nm |
acc≤1260 |
| Atenuasi (max.) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Parameter teknis
| Model Serat |
G.652D |
| Desain ((Strength Member+Tube&Filler) |
1+5 |
| CentralStrengthMember |
Bahan |
Kawat baja |
| Diameter ((+0,05) mm |
1.5 |
| LooseTube |
Bahan |
PBT |
| Diameter ((+0,06) mm |
2 |
| Ketebalan ((+0,03) mm |
0.32 |
| TheMax.CoreNO./Tube |
12 |
| Tali pengisi |
Bahan |
HDPE |
| Warna |
Putih |
| Diameter ((+0,06) mm |
2.1 |
| Anggota Strength Strand |
Bahan |
Baja Galvanis |
| Jenis |
φ0,9x3 |
| Lapisan armor |
Bahan |
Pita baja |
| Lantai luar |
Bahan |
MDPE |
| Ketebalan ((+0,03) mm |
1. |
| Lantai luar |
Bahan |
MDPE |
| Ketebalan ((40.03) mm |
1.8 |
| KabelDiameter ((土0.2) mm |
9.5*17.8 ((nominal) |
| Berat kabel ((+10) kg/km |
160 (nominal) |
| Min.instal/N |
1500 |
| Atenuasi |
1310nm |
0.35dB/KM |
| 1550nm |
0.21dB/KM |
| Min. radius lentur |
Tanpa Ketegangan |
10.0*Kabelφ |
| Di Bawah Ketegangan Maksimum |
20.0xKabelφ |
Tampilkan Gambar
Pengemasan

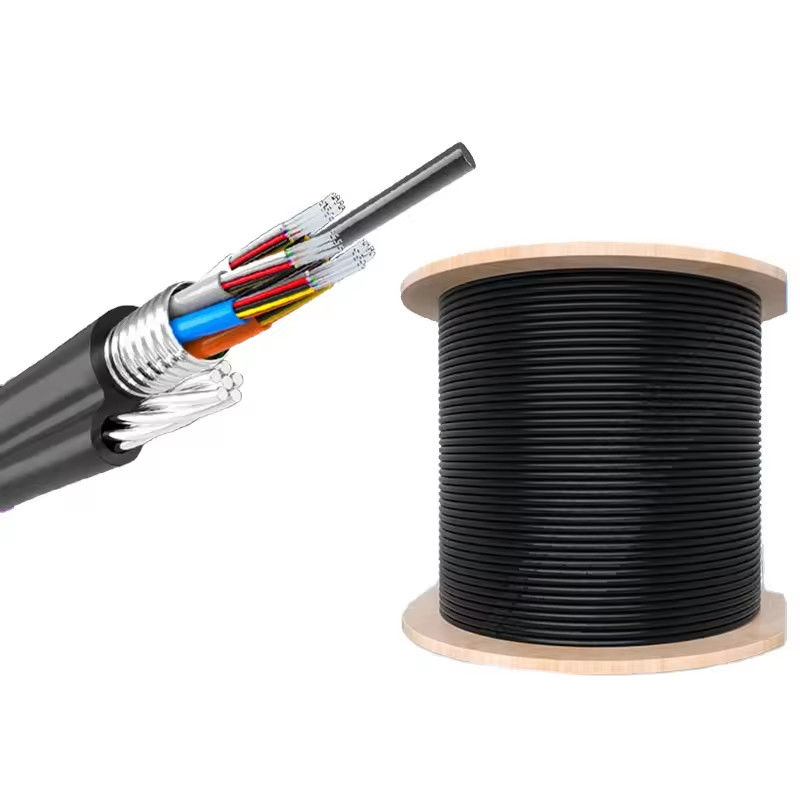

• Drum Kayu Kabel Standar
• Panjang gulungan standar: 2/3km/gulungan, panjang lain juga tersedia
FAQ
1.Apakah Anda produsen yang sebenarnya?
Ya, kami adalah produsen asli dengan sejarah 15 tahun.
2- Bisakah Anda menerima pesanan kecil?
Ya, pesanan kecil tersedia. Kami mendukung proyek baru pelanggan kami karena kami tahu bisnis selalu dari pesanan kecil.
3Berapa jangka waktu garansi Anda?
25 tahun untuk kabel serat optik
4- Berapa waktu pengiriman Anda?
Biasanya dalam 3-5 hari kerja
6. Dapatkah Anda menyediakan produk dan logo yang disesuaikan?
Kami menyediakan layanan OEM & ODM. Anda bisa mengirimkan gambar Anda.
