Deskripsi Produk

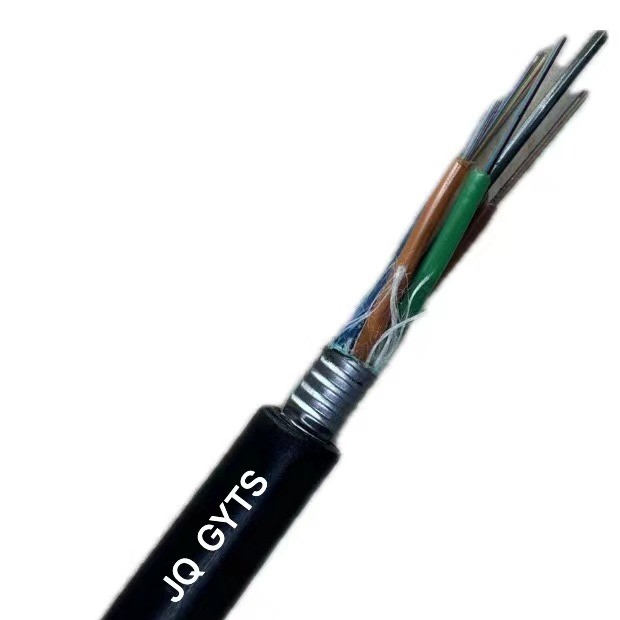

48 Core GYTS G652D Single Mode Outdoor Armored Fiber Optic Cable
Spesifikasi
Model: GYTS-48B1.3
Serat: SM G652D
Pelindung: Pita Baja
Diameter jaket: 9mm
Bahan jaket: HDPE
Panjang kabel: 4Km/drum
Spesifikasi sederhana:
Panjang gelombang uji: 1310/1550nm
pada 1310nm: ≤0,35dB
pada 1550nm:≤0.23dB
Karakteristik optik:
| |
|
G.652D |
50/125μm |
62.5/125μm |
| Atenuasi (+20°C) |
@850nm |
|
≤ 3,0dB/km |
≤ 3,0dB/km |
| @1300nm |
|
≤ 1,0 dB/km |
≤ 1,0 dB/km |
| @1310nm |
≤ 0,36dB/km |
|
|
| @1550nm |
≤ 0,22dB/km |
|
|
| Bandwidth (Kelas A) |
@850nm |
|
≥ 500MHz·km |
≥ 200MHz·km |
| @1300nm |
|
≥ 1000MHz·km |
≥ 600MHz·km |
| Aperture Numerik |
|
0.200±0.015NA |
0.275±0.15NA |
| Kabel Cut-off Panjang gelombang |
≤ 1260nm |
|
Mode tunggal dan multi mode, hingga 288 inti Selamat datang untuk pertanyaan Anda!
Suhu operasi: -20°C sampai +60°C
Model Lain Tersedia ((Jepak Tunggal/Dua) 2F, 4F, 8F, 12F, 24F, 48F, 72F, 96F, 128F, 144F.
Memiliki sifat mekanik dan karakteristik suhu yang baik.
Bahan tabung longgar itu sendiri memiliki ketahanan air yang baik dan kekuatan tinggi.
Tabung ini diisi dengan minyak khusus untuk melindungi serat.
Struktur kabel kompak yang dirancang khusus secara efektif mencegah casing dari retraksi.
Jaket PE memiliki ketahanan sinar UV yang sangat baik,memastikan kinerja tahan air kabel.
Tabung yang longgar diisi dengan senyawa tahan air khusus.

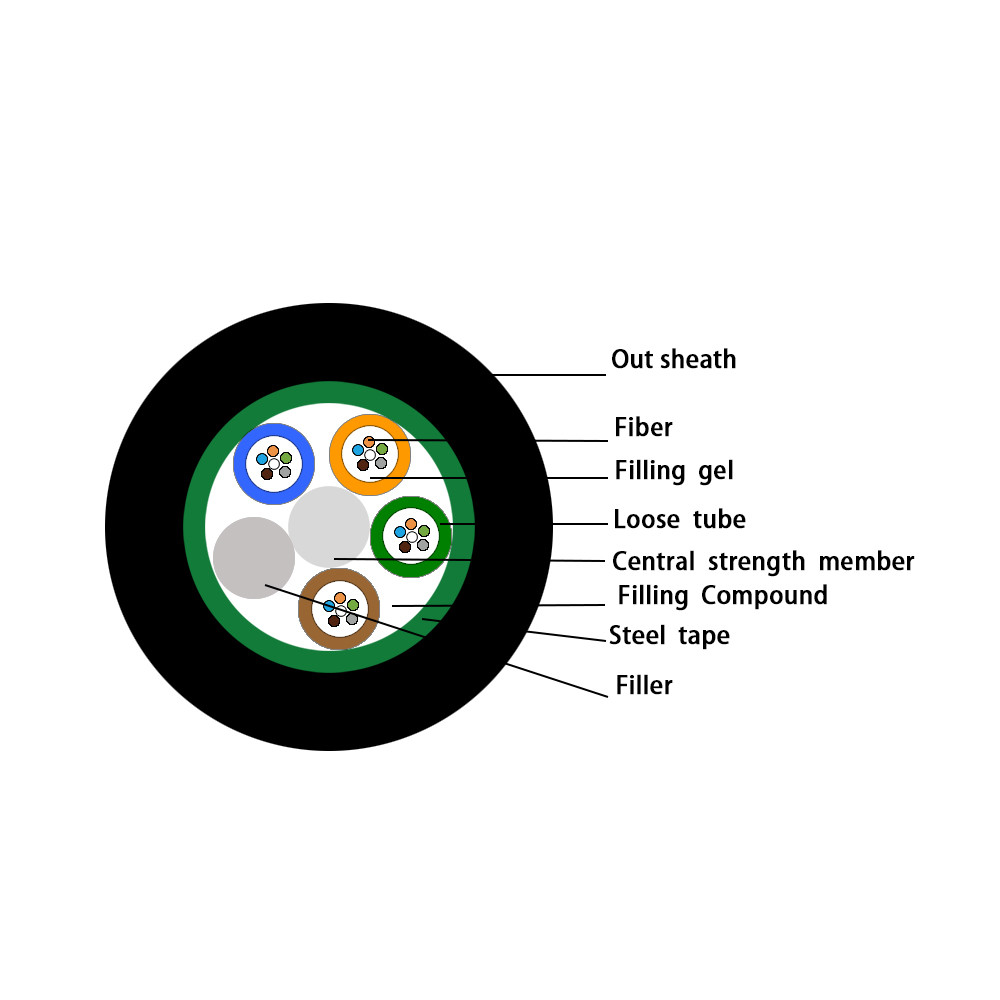

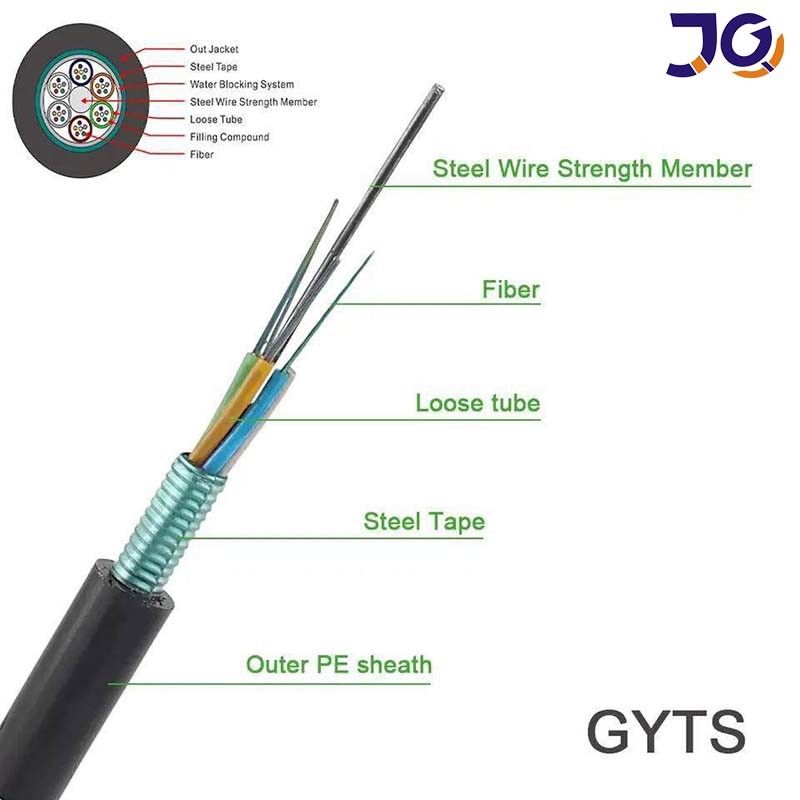

Gambar Kabel
Karakteristik optik
| Posisi |
Satuan |
Spesifikasi |
| G652D |
| Diameter Medan Mode |
1310nm |
Um.. |
9.2±0.4 |
| 1550nm |
Um.. |
10.4±0.5 |
| Diameter Lapisan |
Um.. |
124.8±0.7 |
| Non-Circularitas Lapisan |
% |
≤0.7 |
| Kesalahan Konsentrisitas Lapisan Inti |
Um.. |
≤0.5 |
| Diameter Lapisan |
Um.. |
245±5 |
| Lapisan Tidak Sirkular |
% |
≤6.0 |
| Kesalahan konsentrisitas pelapis-lapisan |
Um.. |
≤12 |
| Panjang gelombang pemotongan kabel |
nm |
acc≤1260 |
| Atenuasi (max.) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Parameter teknis
Serat
Menghitung |
Diameter
(MI) |
Berat badan
(KG/KMI) |
Min. Radius tikungan |
Mlin.tekanan
(N) |
Menekuk
(N/100MMl) |
| Statik |
Dinamis |
jangka panjang |
Jangka pendek |
jangka panjang |
Jangka pendek |
| 2-30 |
9.8 |
95 |
10
Waktu
dari
Diameter
|
20
Waktu
dari
Diameter
|
1500 |
600 |
1000 |
300 |
| 32-36 |
10.3 |
115 |
1500 |
600 |
1000 |
300 |
| 38-60 |
10.7 |
115 |
1500 |
600 |
1000 |
300 |
| 62-72 |
11.3 |
140 |
1500 |
600 |
1000 |
300 |
| 74-96 |
12.9 |
175 |
1500 |
600 |
1000 |
300 |
| 98-120 |
14.4 |
210 |
1500 |
600 |
1000 |
300 |
| 122-144 |
15.8 |
245 |
1500 |
600 |
1000 |
300 |
| 146-216 |
16.3 |
260 |
1500 |
600 |
1000 |
300 |
| 218-240 |
19.5 |
345 |
1500 |
600 |
1000 |
300 |
| 242-288 |
21.7 |
415 |
1500 |
600 |
1000 |
300 |
Aplikasi
Cocok untuk aplikasi eksternal di saluran dan udara
Pengemasan & Pengiriman

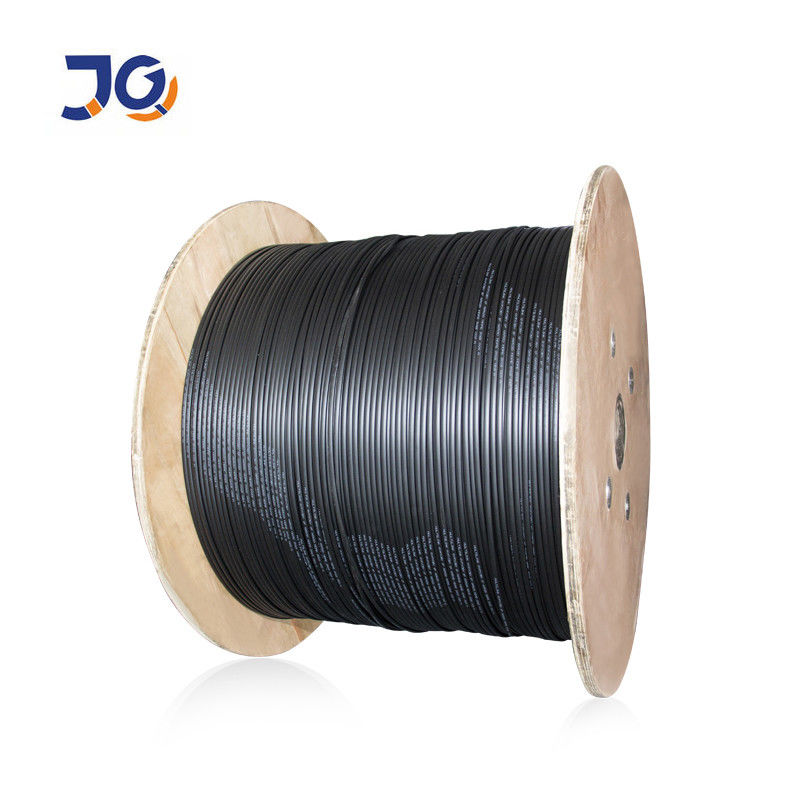

1KM 2KM 3KM 4KM 5KM Dalam satu drum kayu, panjang lainnya dapat disesuaikan
Untuk memastikan keamanan barang Anda lebih baik, layanan kemasan profesional, ramah lingkungan, nyaman dan efisien akan disediakan.
Kami mendukung produk OEM dan kustomisasi.
