Harga pabrik kekuatan benang aramid mode tunggal Kabel Serat Optik ADSS
Apa itu Kabel ADSS?

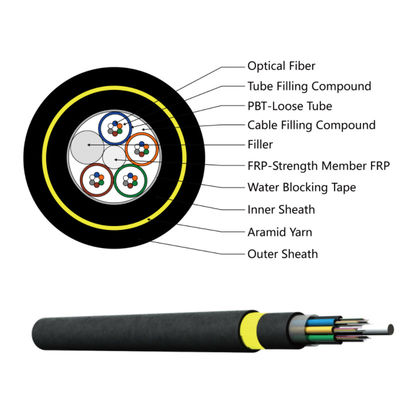

Serat, diposisikan dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung diisi dengan senyawa pengisi tahan air.Fiber Reinforced Plastic (FRP) terletak di tengah inti sebagai anggota kekuatan non-logam.Tabung (dan pengisi) terdampar di sekitar anggota kekuatan menjadi inti yang kompak dan melingkar.Inti kabel diisi dengan gel pengisi untuk melindunginya dari masuknya air.Benang kevlar mengelilingi inti kabel sebagai penguat kekuatan, kemudian kabel dilengkapi dengan selubung PE.
Karakteristik
1. Mandiri dan tidak menggunakan elemen logam yang bersifat konduktif;
2. Biaya pemasangannya lebih rendah dibandingkan dengan OPGW (kabel arde optik) dan OPAC (kabel terpasang optik);
3. Ini memiliki kekuatan mekanik yang luar biasa, bobot rendah, dapat menangani beban eksternal dan cocok untuk siklus bongkar muat yang tinggi;
4. Benang aramidnya meningkatkan kinerja tarik kabel, serta kinerja suhu di bawah cuaca yang tidak menguntungkan;
5. Desain khusus untuk kebutuhan aplikasi
·Aplikasi
Status aktual saluran listrik overhead dipertimbangkan sepenuhnya saat kabel ADSS sedang dirancang.Untuk saluran listrik overhead di bawah 110kV,
Selubung luar PE diterapkan.UNTUK saluran listrik sama dengan atau lebih dari 110kV, selubung luar AT diterapkan.Dedikasi desain jumlah aramid dan terdampar
proses dapat memenuhi permintaan pada berbagai bentang.
·Standar
Kabel ADSS sesuai dengan Standar IEEE P 1222 serta IEC 60794-1.
Struktur dan Spesifikasi Teknis
1.Jaket tunggal ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung losse
(MM)
|
FRP/pad diameter (mm) |
Ketebalan jaket luar (mm) |
referensiLuar
Diameter
(mm) |
referensiBobot
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0,1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
15.2 |
176 |
189 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
2. Jaket ganda ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung losse
(MM)
|
FRP/pad diameter (mm) |
Ketebalan jaket luar (mm) |
referensiLuar
Diameter
(mm) |
referensiBobot
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
16.5 |
212 |
228 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
|
Jenis serat
|
Atenuasi
(+20℃)
|
Bandwidth
|
Panjang gelombang cut-off kabel optik
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Detail gambar menunjukkan
kabel serat ADSS berjaket tunggal

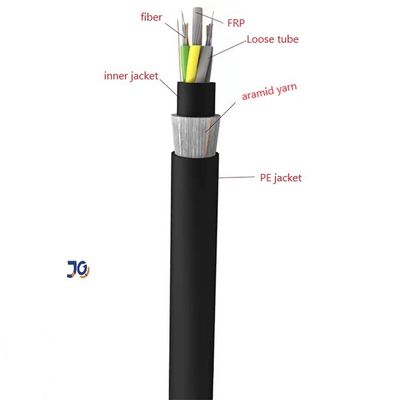

kabel serat optik berjaket ganda ADSS

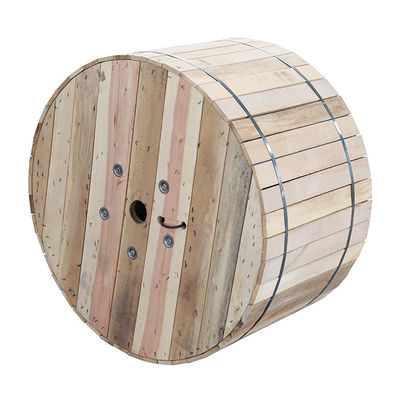

Sedang mengemas:
FAQ
1. Apakah Anda memperdagangkan perusahaan atau pabrikan?
Kami adalah produsen dengan pengalaman 10 tahun, kami mengkhususkan diri dalam penelitian, pengembangan dan produksi
untuk kabel serat optik, kabel jatuhkan dan kabel jalur dll.Pabrik kami di kota Guangzhou, selamat datang untuk mengunjungi kami!
2. Tentang kualitas?
Kami akan mengirimkan sebelum menguji setiap serat saat produksi selesai.
Setelah konfirmasi harga, Anda dapat meminta sampel gratis untuk memeriksa kualitas kami.
3. Bisakah Anda menerima pesanan kecil?
Ya, pesanan kecil tersedia.Kami mendukung proyek baru pelanggan kami, karena kami tahu bisnis selalu dari pesanan kecil.
4. Apa waktu pengiriman Anda?
Biasanya sekitar 3-7days hari kerja, itu terutama tergantung pada jumlah pesanan.
Tapi pls yakinlah bahwa kami akan mengatur barang Anda sesegera mungkin setelah pembayaran Anda.
5. Bisakah Anda menerima layanan OEM?
Ya, kami menyambut layanan OEM.Kami dapat mencetak logo Anda pada produk.Setiap ide dari Anda tersedia.
4. Apakah Anda memiliki sertifikat bahan baku?
Kami membangun kerjasama hubungan jangka panjang dengan pemasok bahan baku ROHS ISO9001 yang berkualitas
