Pabrik Jiqian OEM 12/24/48/96/144 Inti GYFTY Saluran Luar/Kabel Serat Optik Udara
Kontak Person : Philip
Nomor telepon : +8613422342788
Ada apa : +8613422342788

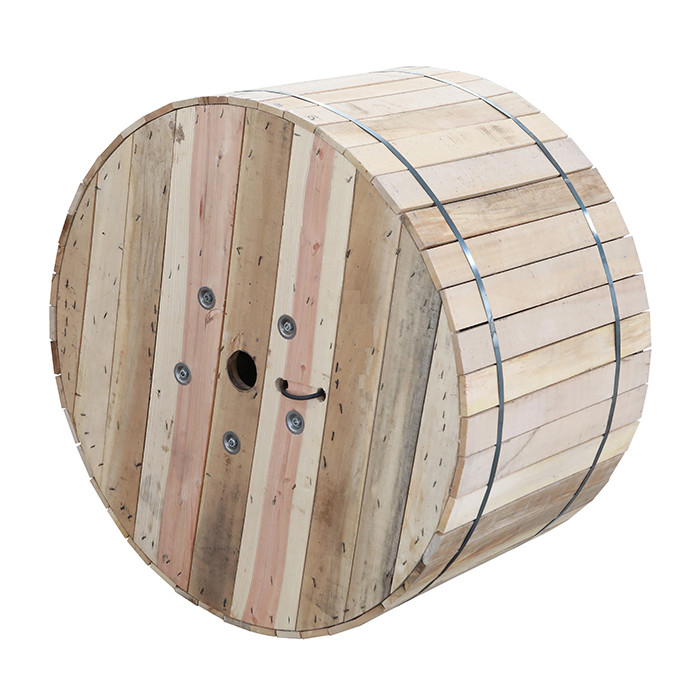

| Kuantitas min Order : | 6km | Kemasan rincian : | Gendang Kayu |
|---|---|---|---|
| Waktu pengiriman : | 10 hari, itu tergantung pada jumlah pesanan | Syarat-syarat pembayaran : | L/C, T/T, Western Union, Alipay |
| Menyediakan kemampuan : | 5000KM per Bulan |
| Nama merek: | JQ/HAISO | Sertifikasi: | ISO 9001/CE/ROHS/FCC |
|---|---|---|---|
| Nomor model: | ADSS-24B1/12B1 |
|
Informasi Detail |
|||
| Tempat asal: | Guangzhou, Cina | Merek kabel: | JQ |
|---|---|---|---|
| Jumlah Konduktor: | ≥ 10 | Pabrikan: | Ya |
| Aplikasi: | Atas | Sarung luar: | pe |
| Jumlah Serat: | 2-288 | Suhu penyimpanan dan penggunaan: | -40 ℃ hingga +70 ℃. |
| sarung keluar: | PE/AT | ||
| Cahaya Tinggi: | Kabel Serat Optik ADSS 48 Inti,Kabel Serat Optik ADSS 100m |
||
Deskripsi Produk

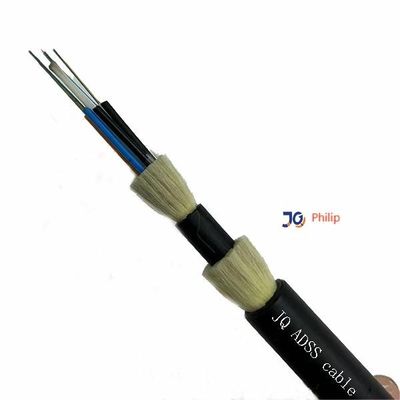

Kabel Serat Optik Aerial ADSS Pendukung Mandiri 12/24/48 core Rentang 100m
deskripsi produk
Kabel ADSS terbuat dari bahan non-logam dan mandiri dengan saluran transmisi tenaga udara.Bahan penahan tegangan adalah benang aramid dengan modul elastisitas tinggi.Dan pengoptimalan struktur dapat menyebarkan bobot kabel dan sifat mekanik dan fisiknya secara tepat dan meminimalkan beban pada menara.Konstruksi tabung longgar, jeli tabung diisi, elemen (tabung dan batang pengisi) dan benang pemblokiran air diletakkan di sekitar anggota kekuatan pusat non-logam, benang poliester digunakan untuk mengikat inti kabel, pita pemblokiran air secara longitudinal melilit inti kabel, benang tenaramid diperkuat dan selubung luar PE.
Karakteristik
· Dapat dipasang tanpa mematikan daya
· Kinerja AT yang sangat baik, Induktif maksimum pada titik pengoperasian selubung AT dapat mencapai 25kV
· Ringan dan diameter kecil mengurangi beban yang disebabkan oleh es dan angin dan beban pada menara
dan backprop
· Panjang bentang besar dan bentang terbesar lebih dari 1000m
· Kinerja yang baik dari kekuatan tarik dan suhu
· Masa hidup desain adalah 30 tahun
·Aplikasi
Status aktual saluran listrik overhead dipertimbangkan sepenuhnya saat kabel ADSS sedang dirancang.Untuk saluran listrik di bawah 110kV, selubung luar PE diterapkan.UNTUK saluran listrik sama dengan atau lebih dari 110kV, selubung luar AT diterapkan.Desain kuantitas aramid dan proses stranding yang berdedikasi dapat memenuhi permintaan pada berbagai bentang.
· Standar
Kabel ADSS sesuai dengan Standar IEEE P 1222 serta IEC 60794-1.

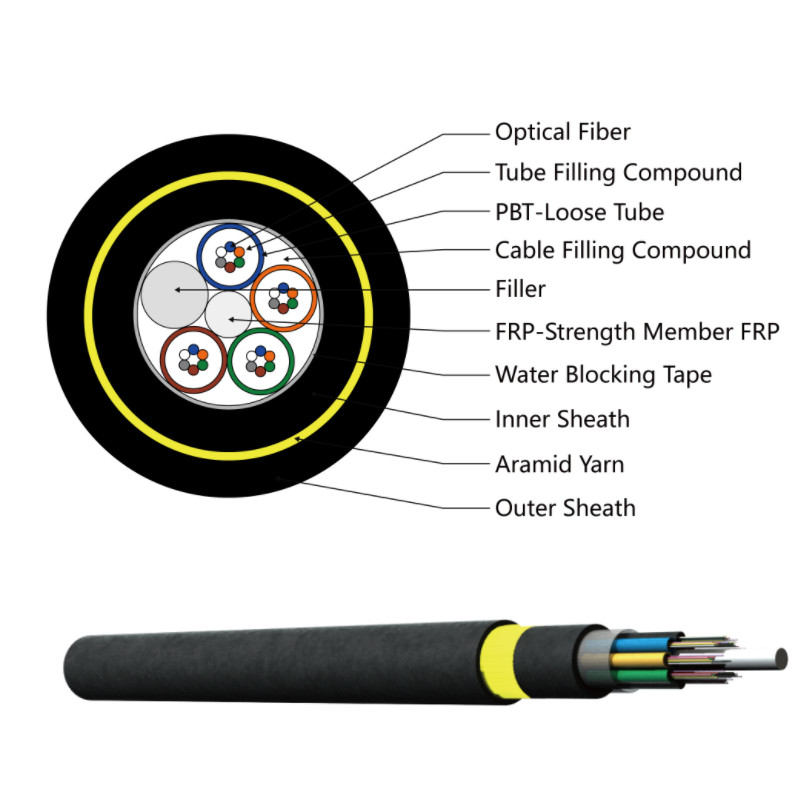

Gambar detail ADSS menunjukkan:
jaket tunggal ADSS

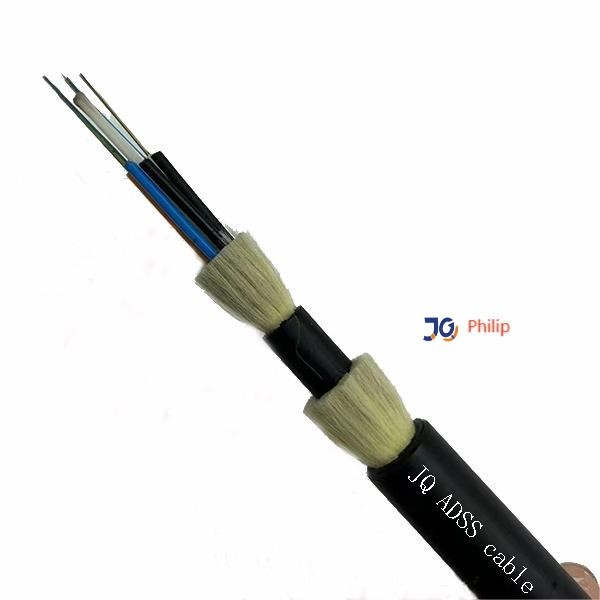

jaket ganda ADSS
lembar data ADSS
Struktur dan Spesifikasi Teknis ADSS-SJ(50-150M)
| referensiLuar Diameter (mm) | referensiBobot (kg/km) | Rek.Maks Harian | Maksimum yang Diijinkan Tegangan Kerja (kn) | Merusak | Kekuatan | Modulus dari | Panas | Rentang yang Cocok Meter | ||||
| Jaket PE | Jaket AT | SEBUAH | B | C | D | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Struktur dan Spesifikasi Teknis ADSS-DJ(50-750M)
| referensiLuar Diameter (mm) | referensiBobot (kg/km) | Rek.Maks Harian (kn) | Maksimum yang Diijinkan Tegangan Kerja (kn) | Merusak | Kekuatan | Modulus dari | Panas | Rentang yang Cocok Meter | ||||
| Jaket PE | Jaket AT | SEBUAH | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
Karakteristik optik
Jenis serat | Atenuasi | Bandwidth | Bukaan numerik | Panjang gelombang cut-off kabel optik | ||||
|---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | --- | --- | ≤0,36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0,200±0,015 NA | --- |
| 62,5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0,275±0,015 NA | --- |
FAQ
1. Apakah Anda memperdagangkan perusahaan atau pabrikan?
Kami adalah produsen dengan pengalaman 10 tahun, kami mengkhususkan diri dalam penelitian, pengembangan dan produksi
untuk kabel serat optik, kabel jatuhkan dan kabel jalur dll.Pabrik kami di kota Guangzhou, selamat datang untuk mengunjungi kami!
2. Tentang kualitas?
Kami akan mengirimkan sebelum menguji setiap serat saat produksi selesai.
Setelah konfirmasi harga, Anda dapat meminta sampel gratis untuk memeriksa kualitas kami.
3. Bisakah Anda menerima pesanan kecil?
Ya, pesanan kecil tersedia.Kami mendukung proyek baru pelanggan kami, karena kami tahu bisnis selalu dari pesanan kecil.
4. Apa waktu pengiriman Anda?
Biasanya sekitar 3-7days hari kerja, itu terutama tergantung pada jumlah pesanan.
Tapi pls yakinlah bahwa kami akan mengatur barang Anda sesegera mungkin setelah pembayaran Anda.
Aplikasi: Overhead swadaya
