12 Inti Luar Mode Tunggal SM 9/125 G652D ADSS 12 Kabel Serat Optik ADSS
Apa itu Kabel ADSS?
Kabel All-Dielectric Self Supporting (ADSS) adalah struktur yang sepenuhnya non-logam di mana elemen bantalan beban tarik merupakan bagian integral dalam desain melingkar kabel - biasanya dalam bentuk benang aramid atau batang plastik bertulang kaca yang terdampar.Serat dapat dikemas dalam berbagai cara tetapi biasanya ditempatkan dalam tabung polimer yang kemudian dilindungi dalam keseluruhan konstruksi kabel.Kabel (All-Dielectric Self-Supporting) ideal untuk pemasangan di lingkungan distribusi dan transmisi, bahkan ketika pemasangan saluran langsung diperlukan.Seperti yang ditunjukkan namanya, tidak diperlukan kabel pendukung atau messenger, sehingga pemasangan dapat dilakukan dalam sekali jalan, menjadikan ADSS sarana yang ekonomis dan sederhana untuk mencapai jaringan serat optik.
keunggulan ADSS
Penggunaan kabel serat optik ADSS memiliki banyak keuntungan.Berat dan diameter keseluruhan kabel kecil, yang merupakan kabar baik untuk menara dan tiang.Kelembaban dan serangan kimia dilindungi oleh konstruksi yang kokoh.Ini adalah aplikasi serbaguna yang dapat digunakan untuk sebagian besar penerapan overhead luar ruangan.Jangkauan transmisi keseluruhan juga cukup.Setelah pemasangan kabel ADSS selesai, masa pakai maksimal hingga tiga puluh tahun.
·Aplikasi
1. Perusahaan listrik, perusahaan telekomunikasi, kereta api dan grup jaringan swasta untuk telekomunikasi
2. Dirancang untuk pemasangan pada jalur distribusi dan transmisi
3. Dapat dipasang dekat dengan konduktor
4. Ideal untuk aplikasi underbuilt yang membutuhkan downtime minimal
5. Untuk jaringan telekomunikasi yang mengutamakan penyiapan cepat dan berbiaya rendah
6. Untuk aplikasi FTTX sepertiFTTH(Fiber ke Rumah)
·Standar
Kabel ADSS sesuai dengan Standar IEEE P 1222 serta IEC 60794-1.
Struktur dan Spesifikasi Teknis
1.Jaket tunggal ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung losse
(MM)
|
FRP/pad diameter (mm) |
Ketebalan jaket luar (mm) |
referensiLuar
Diameter
(mm) |
referensiBobot
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0,1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
15.2 |
176 |
189 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
2. Jaket ganda ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung losse
(MM)
|
FRP/pad diameter (mm) |
Ketebalan jaket luar (mm) |
referensiLuar
Diameter
(mm) |
referensiBobot
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
16.5 |
212 |
228 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
|
Jenis serat
|
Atenuasi
(+20℃)
|
Bandwidth
|
Panjang gelombang cut-off kabel optik
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|

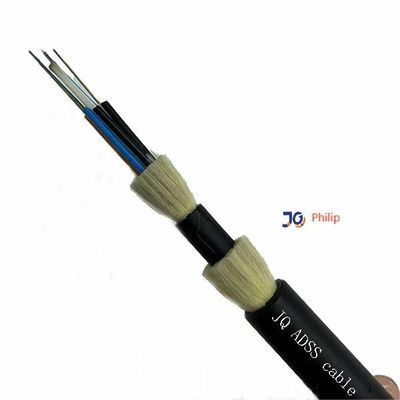

Detail gambar menunjukkan
kabel serat ADSS berjaket tunggal
kabel serat optik berjaket ganda ADSS

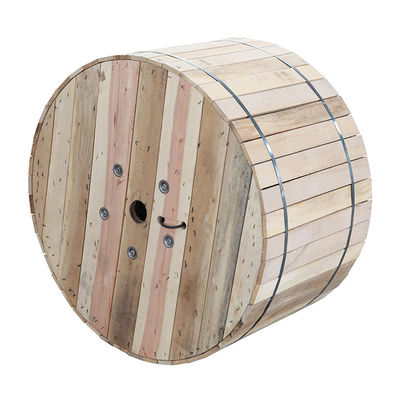

Sedang mengemas:
FAQ
1. Apakah Anda memperdagangkan perusahaan atau pabrikan?
Kami adalah produsen dengan pengalaman 10 tahun, kami mengkhususkan diri dalam penelitian, pengembangan dan produksi
untuk kabel serat optik, kabel jatuhkan dan kabel jalur dll.Pabrik kami di kota Guangzhou, selamat datang untuk mengunjungi kami!
2. Tentang kualitas?
Kami akan mengirimkan sebelum menguji setiap serat saat produksi selesai.
Setelah konfirmasi harga, Anda dapat meminta sampel gratis untuk memeriksa kualitas kami.
3. Bisakah Anda menerima pesanan kecil?
Ya, pesanan kecil tersedia.Kami mendukung proyek baru pelanggan kami, karena kami tahu bisnis selalu dari pesanan kecil.
4. Apa waktu pengiriman Anda?
Biasanya sekitar 3-7days hari kerja, itu terutama tergantung pada jumlah pesanan.
Tapi pls yakinlah bahwa kami akan mengatur barang Anda sesegera mungkin setelah pembayaran Anda.
5. Bisakah Anda menerima layanan OEM?
Ya, kami menyambut layanan OEM.Kami dapat mencetak logo Anda pada produk.Setiap ide dari Anda tersedia.
