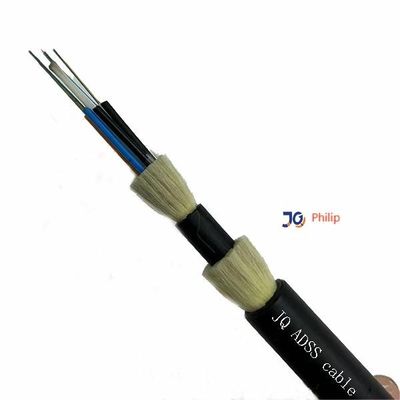

Jaket HDPE luar ruangan All Dieletric Self - Supporting ADSS Singlemode Fiber Optic Cable
Apa itu Kabel ADSS?
singkatan dari All Die-Electric Self Supporting cable.Ini adalah sejenis kabel serat optik yang dapat menopang dirinya sendiri di antara struktur tanpa menggunakan bagian logam konduktif.Dengan maksimum 144 serat, kabel ADSS dapat mendukung serat mode tunggal dan multimode.Dari pemasangan tiang-ke-bangunan hingga kota-ke-kota, kabel serat optik ADSS dirancang untuk aplikasi saluran di udara pabrik lokal dan luar serta topologi loop jaringan kampus.Arsitektur sirkuit transmisi lengkap dengan kinerja keandalan tinggi disediakan oleh sistem pemasangan kabel, yang meliputi kabel, suspensi, dead-end, dan penutup terminasi.
Karakteristik
· Dapat dipasang tanpa mematikan daya
· Kinerja AT yang sangat baik, Induktif maksimum pada titik pengoperasian selubung AT dapat mencapai 25kV
· Ringan dan diameter kecil mengurangi beban yang disebabkan oleh es dan angin dan beban pada menara
dan backprop
· Panjang bentang besar dan bentang terbesar lebih dari 1000m
· Kinerja yang baik dari kekuatan tarik dan suhu
· Masa hidup desain adalah 30 tahun
·Aplikasi
Status aktual saluran listrik overhead dipertimbangkan sepenuhnya saat kabel ADSS sedang dirancang.Untuk saluran listrik overhead di bawah 110kV,
Selubung luar PE diterapkan.UNTUK saluran listrik sama dengan atau lebih dari 110kV, selubung luar AT diterapkan.Dedikasi desain jumlah aramid dan terdampar
proses dapat memenuhi permintaan pada berbagai bentang.
·Standar
Kabel ADSS sesuai dengan Standar IEEE P 1222 serta IEC 60794-1.
Struktur dan Spesifikasi Teknis
1.Jaket tunggal ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung losse
(MM)
|
FRP/pad diameter (mm) |
Ketebalan jaket luar (mm) |
referensiLuar
Diameter
(mm) |
referensiBobot
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0,1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
15.2 |
176 |
189 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
2. Jaket ganda ADSS
| jumlah serat |
struktur |
serat per tabung |
diameter tabung losse
(MM)
|
FRP/pad diameter (mm) |
Ketebalan jaket luar (mm) |
referensiLuar
Diameter
(mm) |
referensiBobot
(kg/km) |
| Jaket PE |
Jaket AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
16.5 |
212 |
228 |
Tip: semua spesifikasi di tabel abolve adalah data perkiraan, untuk spesifikasi lebih detail,
pls hubungi salers kami.
|
Jenis serat
|
Atenuasi
(+20℃)
|
Bandwidth
|
Panjang gelombang cut-off kabel optik
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Detail gambar menunjukkan

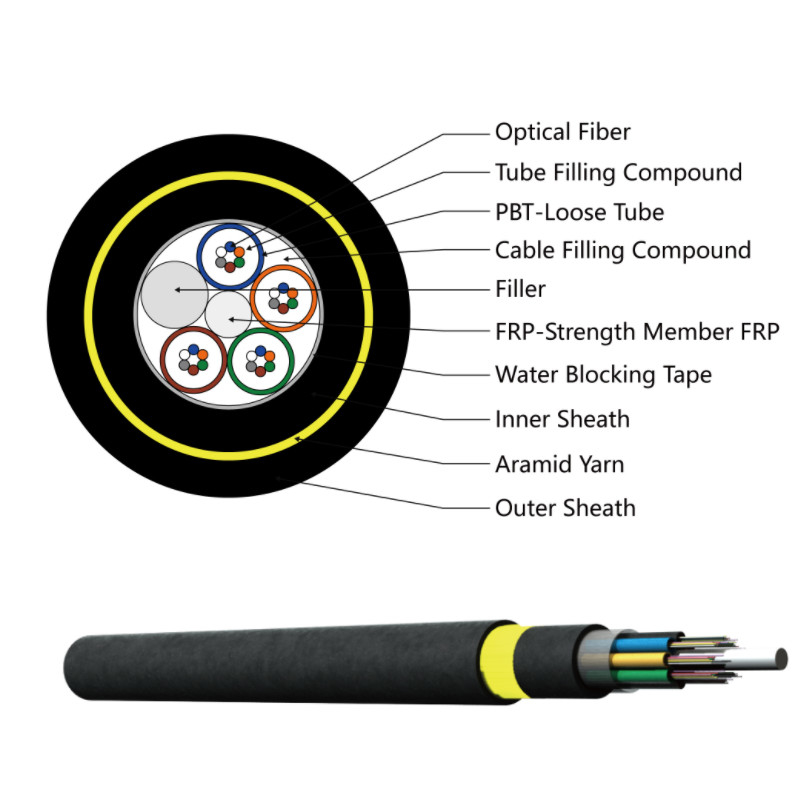

kabel serat ADSS berjaket tunggal

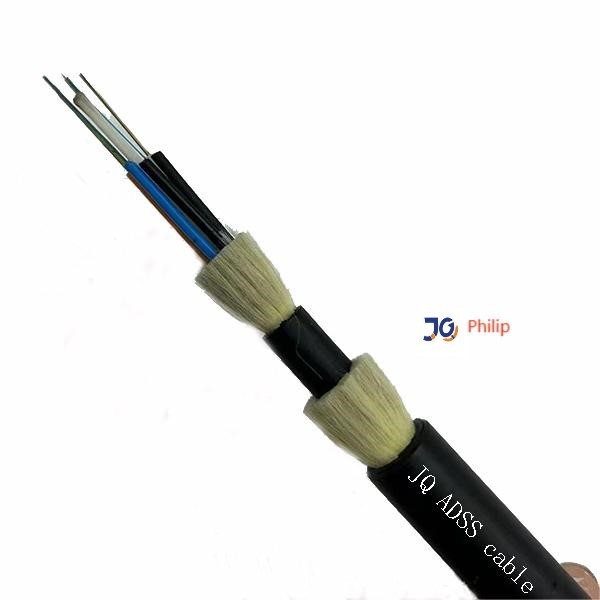

kabel serat optik berjaket ganda ADSS

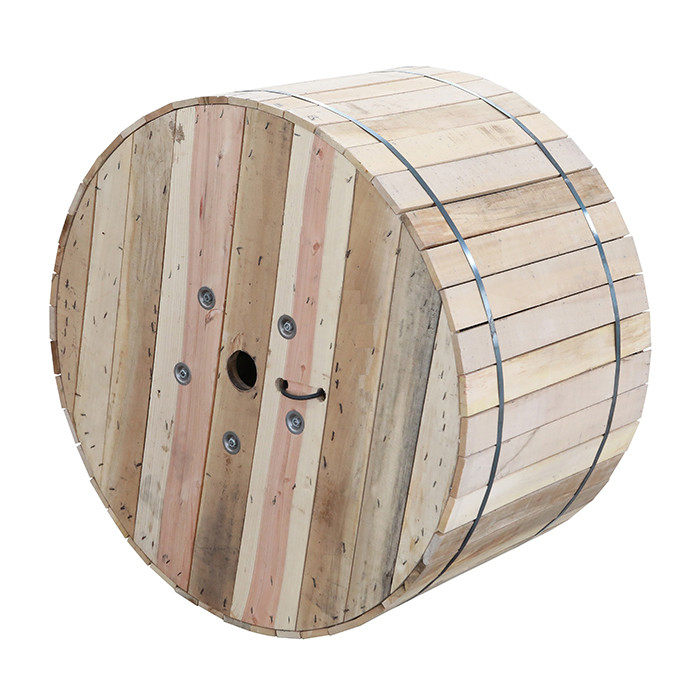

Sedang mengemas:
1. Apakah Anda pabrik langsung?
sebagai produsen Kabel profesional, khusus dalam Kabel Serat Optik, Kabel Breakout MPO, Kabel Patch Serat Optik.
Produk kami terutama diekspor ke Eropa, Amerika Selatan, dan beberapa negara dan wilayah lain.
2. Apa produk utama Anda?
Kabel serat optik luar ruangan kabel serat optik dalam ruangan FTTH Drop kabel ADSS
Kabel patch lapis baja dalam ruangan kabel serat Kabel patch optik Sc LC FC ST MTP MPO kabel patch optik
3. Masa jaminan kualitas produk?
Garansi 20 tahun untuk kabel serat optik
4. Apakah Anda memiliki sertifikat bahan baku?
Kami membangun kerjasama hubungan jangka panjang dengan pemasok bahan baku ROHS ISO9001 yang berkualitas
