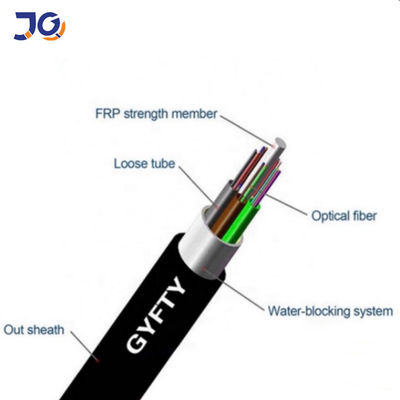

senyawa pengisi.Fiber Reinforced Plastic (FRP) ditempatkan di tengah inti sebagai anggota kekuatan non-logam.Tabung (danpengisi) terdampar di sekitar anggota kekuatan menjadi inti yang kompak dan melingkar.Setelah inti kabel diisi dengan isian
senyawa untuk melindunginya dari masuknya air, kabel dilengkapi dengan selubung PE.
|
Jumlah serat |
Struktur |
Serat per tabung |
Diameter tabung longgar (mm) |
CSM diameter/diameter bantalan (mm) |
Ketebalan nominal jaket luar (mm) |
Diameter kabel/ Tinggi (mm) |
Berat kabel (kg/km) |
| 4 | 1+5 | 4 | 1,8±0,1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1.6 | 8.8±0.2 | 65 |
| 36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 9.5 | 75 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1.6 | 11.0 | 103 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1.8 | 13.8 | 160 |
| Barang | Satuan | Spesifikasi | |
| Jenis serat: | G.652D | ||
|
Diameter bidang mode |
1310nm | mm | 9.2±0.4 |
| 1550nm | mm | 10,4 ± 0,8 | |
| Diameter kelongsong | mm | 125,0 ± 1 | |
| Kelongsong non-lingkaran | % | £1.0 | |
| Kesalahan konsentrisitas inti / kelongsong | mm | £0,5 | |
| Diameter lapisan: | mm | 245±5 | |
| Lapisan non-Circularity | % | £6.0 | |
| Kesalahan konsentrisitas pelapisan / kelongsong | mm | £12.0 | |
| Panjang gelombang pemutus kabel | nm | £1260 | |
|
Koefisien Atenuasi |
1310nm | dB/km | £0,36 |
| 1550nm | dB/km | £0,22 | |
| Bukti tingkat stres | kpsi | 100 | |
Kisaran suhu
| Kisaran suhu operasi | -40℃ hingga +60℃ |
| Kisaran suhu penyimpanan / transportasi | -50℃ hingga +70 |
| Kisaran suhu instalasi | -30℃ hingga +50℃ |
Aplikasi:
Telekomunikasi jarak jauh, LAN di area bertegangan tinggi atau akses ke jaringan telekomunikasi
Khususnya untuk sistem transmisi tenaga.daerah guntur yang berlebihan dan interferensi elektromagnetik yang tinggi.
Keuntungan:
Dispersi dan redaman rendah.
Desain yang tepat, kontrol yang presisi untuk panjang serat berlebih, dan proses untaian yang berbeda menjadikan kabel mekanis dan
karakteristik lingkungan.
Kemampuan anti-elektromagnetisme.
Diameter kabel kecil, bobot kabel ringan, mudah dipasang.
Sedang mengemas

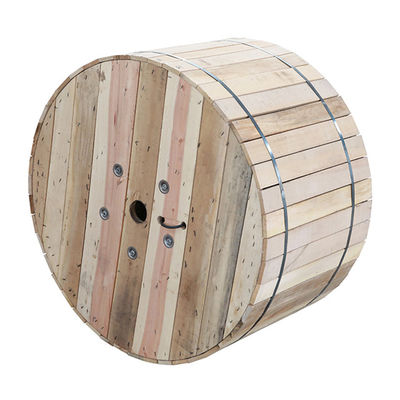

Setiap panjang kabel harus digulung pada Drum Kayu Fumigasi yang cocok untuk pengiriman jarak jauh.
Ditutupi oleh lembaran penyangga plastik.
Disegel oleh reng kayu yang kuat.
Setidaknya 1 m dari ujung dalam kabel akan disediakan untuk pengujian.
