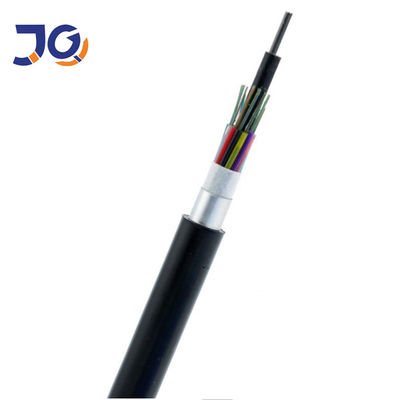

Kabel Serat Optik GYTA Duct Aerial Optical Fiber Cable
Deskripsi Produk
|
jumlah serat
|
2-288
|
Lapisan tahan air
|
Inti kabel diisi dengan gel kabel atau pita penahan air, benang penahan air.
|
|
tabung longgar
|
serat berwarna dalam tabung longgar, berisi jeli
|
Sarung
|
Polietilen (PE)
|
|
Anggota kekuatan pusat
|
Kawat baja atau FRP
|
suhu operasi
|
-40 ° ~ + 70 °
|
Fitur:
Hingga 288 serat.
Konstruksi tabung longgar berisi gel untuk perlindungan serat yang unggul.
Armor pita baja bergelombang untuk melindungi kabel dari kerusakan mekanis.
UV dan desain tahan air.
Aplikasi:
Tulang Punggung dan Akses.
Dipasang di saluran, Aerial
Parameter serat
| Barang |
Satuan |
Spesifikasi |
| Jenis serat: |
G.652D |
|
Diameter bidang mode
|
1310nm |
mm |
9.2±0.4 |
| 1550nm |
mm |
10,4 ± 0,8 |
| Diameter kelongsong |
mm |
125,0 ± 1 |
| Kelongsong non-lingkaran |
% |
1.0 |
| Kesalahan konsentrisitas inti / kelongsong |
mm |
0,5 |
| Diameter lapisan: |
mm |
245±5 |
| Lapisan non-Circularity |
% |
6.0 |
| Kesalahan konsentrisitas pelapisan / kelongsong |
mm |
12.0 |
| Panjang gelombang pemutus kabel |
nm |
1260 |
|
Koefisien Atenuasi
|
1310nm |
dB/km |
0,36 |
| 1550nm |
dB/km |
0.22 |
| Bukti tingkat stres |
kpsi |
100 |
Dimensi Konstruksi Kabel
|
Jumlah serat
|
Struktur
|
Serat per tabung
|
Diameter tabung longgar (mm)
|
CSM
diameter/diameter bantalan (mm)
|
Ketebalan nominal jaket luar
(mm)
|
Diameter kabel/ Tinggi (mm)
|
Berat kabel (kg/km)
|
| 4 |
1+5 |
4 |
1,8±0,1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1+5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
8.8±0.3 |
85 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1+5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9,6 ± 0,3 |
95 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14,5 ± 0,3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16,2±0,3 |
240 |
Kami memproduksi dan menguji kabel sesuai dengan standar berikut:
| Kinerja Mekanik |
| Kinerja Ketegangan Maks |
IEC 60794-1-2-E |
| Maks.Ketegangan Operasi |
IEC 60794-1-2-E1 |
| Tes Hancurkan |
IEC 6079 -1-2-E3 |
| Uji Dampak |
IEC 60794-1-2-E4 |
| Pembengkokan berulang |
IEC 60794-1-2-E6 |
| Uji Torsi |
IEC 60794-1-2-E7 |
| Tikungan kabel |
IEC 60794-1-2-E11A |
| Koefisien Atenuasi |
ITU-T G.652 |
| Tes Struktural |
IEC-60793-1-20 |
| Kinerja Lingkungan |
| Bersepeda Suhu |
IEC 60794-1-2-F1 |
| Penetrasi Air |
IEC 60794–1–2-F5B |
| Aliran Senyawa Pengarsipan |
IEC 60794-1-E14
|

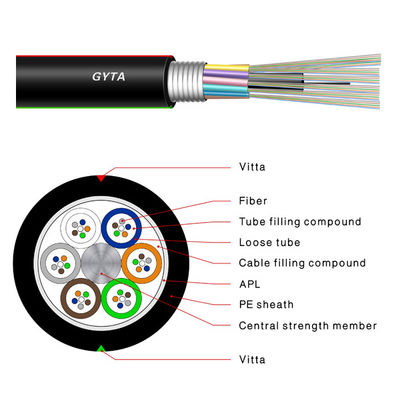

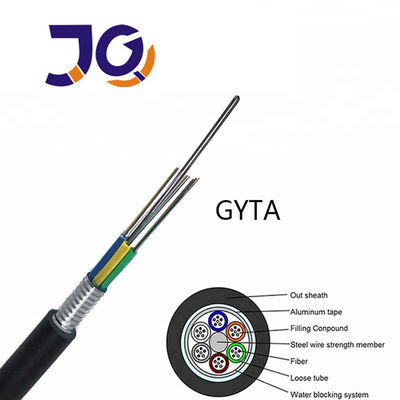

Struktur Kabel
Sedang mengemas

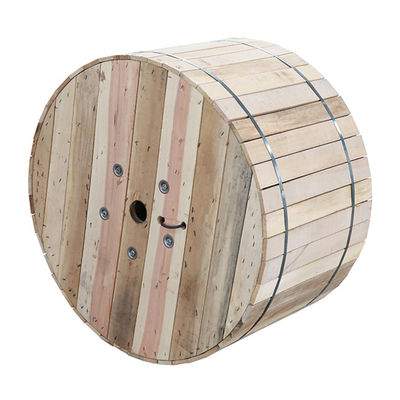

Drum kayu besi atau drum kayu fumugasi, drum kayu biasa
Ukuran drum dapat dirancang, detail akan dihitung untuk cocok untuk wadah
FAQ
1. Apakah Anda perusahaan atau produsen perdagangan?
Kami adalah produsen dengan pengalaman 10 tahun, kami mengkhususkan diri dalam penelitian, pengembangan dan produksi!
untuk kabel serat optik.Pabrik kami di kota Guangzhou, selamat datang untuk mengunjungi kami!
2. Tentang kualitas?
Kami akan mengirimkan sebelum menguji setiap serat saat produksi selesai.
Setelah konfirmasi harga, Anda dapat meminta sampel gratis untuk memeriksa kualitas kami.
3. Bisakah Anda menerima pesanan kecil?
Ya, pesanan kecil tersedia.Kami mendukung proyek baru pelanggan kami, seperti yang kami tahu bisnis selalu dari pesanan kecil.
4. Apa waktu pengiriman Anda?
Biasanya sekitar 3-7days hari kerja, itu terutama tergantung pada jumlah pesanan.
Tapi pls yakinlah bahwa kami akan mengatur barang Anda secepatnya setelah pembayaran Anda.
5. Dapatkah Anda menerima layanan OEM?
Ya, kami menyambut layanan OEM.Kami dapat mencetak logo Anda pada produk.Setiap ide dari Anda tersedia.
