Struktur dan parameter kabel
| Serat menghitung |
Luar diameter |
Kabel baja diameter |
Radius Tekuk Min (Dinamis/Statis) |
Ketahanan Hancur Maks | Bobot (perkiraan) |
| mm | mm | D | N/100mm² | kg/km | |
| 2,4,6,8 | 8.3 | 1.0 | 20/10 | 3000 | 66 |
| 10,12 | 9.0 | 1.0 | 20/10 | 3000 | 82 |
Parameter serat
| Barang | Satuan | Spesifikasi | |
| Jenis serat: | G.652D | ||
|
Diameter bidang mode |
1310nm | mm | 9.2±0.4 |
| 1550nm | mm | 10,4 ± 0,8 | |
| Diameter kelongsong | mm | 125,0 ± 1 | |
| Kelongsong non-lingkaran | % | 1.0 | |
| Kesalahan konsentrisitas inti / kelongsong | mm | 0,5 | |
| Diameter lapisan: | mm | 245±5 | |
| Lapisan non-Circularity | % | 6.0 | |
| Kesalahan konsentrisitas pelapisan / kelongsong | mm | 12.0 | |
| Panjang gelombang pemutus kabel | nm | 1260 | |
|
Koefisien Atenuasi |
1310nm | dB/km | 0,36 |
| 1550nm | dB/km | 0.22 | |
| Bukti tingkat stres | kpsi | 100 | |
Jari-jari pembengkokan kabel: 10x diameter kabel (statis)
20 x diameter kabel (dinamis)
Kisaran suhu aplikasi
| Kisaran suhu operasi | -40℃ hingga +60℃ |
| Kisaran suhu penyimpanan / transportasi | -40℃ hingga +60℃ |
| Kisaran suhu instalasi | -20℃ hingga +60℃ |
![]()

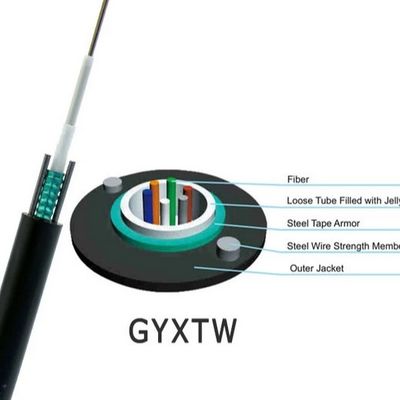

Struktur Kabel
![]()
