Rumah ProdukKabel Serat Optik Luar Ruang110kV SZ Stranded Loose Tube Kabel Serat ADSS, Semua Kabel Serat Optik Dielektrik

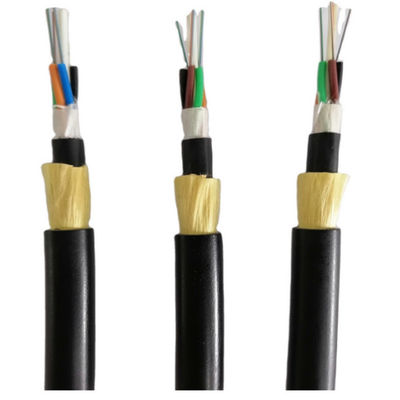

110kV SZ Stranded Loose Tube ADSS Fiber Cable , All Dielectric Fiber Optic Cable
110kV SZ Stranded Loose Tube ADSS Fiber Cable , All Dielectric Fiber Optic Cable
110kV SZ Stranded Loose Tube Kabel Serat ADSS, Semua Kabel Serat Optik Dielektrik 110kV SZ Stranded Loose Tube ADSS Fiber Cable , All Dielectric Fiber Optic Cable 110kV SZ Stranded Loose Tube ADSS Fiber Cable , All Dielectric Fiber Optic Cable 110kV SZ Stranded Loose Tube ADSS Fiber Cable , All Dielectric Fiber Optic Cable 110kV SZ Stranded Loose Tube ADSS Fiber Cable , All Dielectric Fiber Optic Cable
Hubungi sekarang

110kV SZ Stranded Loose Tube Kabel Serat ADSS, Semua Kabel Serat Optik Dielektrik

Kuantitas min Order : 1 kilometer Kemasan rincian : drum kayu
Waktu pengiriman : 2-4 hari kerja Syarat-syarat pembayaran : L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan : 80000 kilometer
Tempat asal: CINA Nama merek: Jiqian/OEM
Sertifikasi: CE/ISO9001 Nomor model: iklan

Informasi Detail
Jenis: Kabel serat optik Warna: Hitam
Sarung: pe Jumlah serat: 2-288
Tempat asal: Guangdong, Cina Aplikasi:: Udara luar ruangan
Menyoroti:

Kabel serat iklan terdampar SZ

,

kabel serat iklan 110kV

,

semua kabel serat optik dielektrik 110kV

Deskripsi Produk

Fitur:
redaman transmisi rendah dan dispersi.
Desain yang masuk akal, kontrol yang tepat dari kelebihan panjang serat dalam tabung longgardan proses pemasangan kabel yang optimal memberikan kabel mekanis yang sangat baik dansifat lingkungan.
Desain tabung longgar beruntai SZ mengisolasi serat dari pemasangan dankerasnya lingkungan.
Desain inti berisi gel pemblokiran air memberikan kabel tahan air yang sangat baikkinerja dan tahan kelembaban, dengan ukuran lebih kecil.
Fleksibilitas yang sangat baik.
Karena struktur non-logam, kabelnya ringan dan mudah dipasang serta memiliki akemampuan yang sangat kuat dari gangguan anti-elektromagnetik.
Kabel ini sangat cocok untuk mode instalasi mandiri dan memiliki tinggikekuatan tarik bersama dengan kemampuan bertahan lingkungan keras yang kuat.
Dimensi Konstruksi Kabel





Jumlah serat







Struktur



Serat per tabung



Diameter tabung longgar (mm)



CSM

diameter/diameter bantalan (mm)

Ketebalan nominal jaket luar

(mm)



Diameter kabel/ Tinggi (mm)



Berat kabel (kg/km)
4 1+6 4 1.9±0.1 2.0/2.0 1.6 9.5±0.2 80
6 1+6 6 2.0±0.1 2.0/2.0 1.6 9.8±0.2 80
8 1+6 4 1.9±0.1 2.0/2.0 1.6 9.8±0.2 80
12 1+6 6 2.1±0.2 2.0/2.0 1.6 9.8±0.2 80
24 1+6 6 2.1±0.2 2.0/2.0 1.6 9.8±0.2 80
36 1+6 12 2.1±0.2 2.0/2.0 1.6 10,0±0,2 85
48 1+6 12 2.1±0.2 2.0/2.0 1.6 10,0±0,2 85
72 1+6 12 2.1±0.2 2.0/2.0 1.6 10,0±0,3 85
96 1+8 12 2.1±0.2 2.0/3.4 1.7 11,8±0,3 123
144 1+12 12 2.1±0.2 3.0/6.2 1.7 14,5 ± 0,5 175

Properti Serat

Sifat-sifat serat optik mode tunggal (ITU-T Rec. G.652D)

Parameter Spesifikasi
Jenis serat: Modus tunggal
bahan serat silika yang didoping
Koefisien atenuasi
@1310nm
@1383nm
@1550nm
@1625nm
0,36dB/km
0,32dB/km
0.22dB/km
0,30dB/km
Diskontinuitas titik 0.05dB
Panjang gelombang pemutus kabel 1260nm
Panjang gelombang dispersi nol 1300~1324nm
Kemiringan dispersi nol 0,093 ps/(nm².km)
Dispersi kromatik
@1288~1339nm
@1271~1360nm
@1550nm
@1625nm
3,5 ps/(nm.km)
5,3 ps/(nm. km)
18 ps/(nm. km)
22 ps/(nm.km)
PMDQ (Rata-rata kuadratur*) 0.2 ps/km½
Diameter bidang mode @ 1310nm 9.2±0.4um
Kesalahan konsentrisitas Inti/Berpakaian 0.5um
Diameter kelongsong 125.0 ± 0.7um
Kelongsong non-lingkaran 1.0%
Diameter lapisan primer 245 ± 10um
Tingkat tes bukti 100 kpsi (=0,69 Gpa),1%
Ketergantungan suhu 0.1dB/km
Ketahanan Hancur yang Diizinkan 2200N/100mm

Karakteristik Kabel Optik

Jari-jari pembengkokan kabel: 10x diameter kabel (selama operasi)

20 x diameter kabel (selama pemasangan)

Kisaran suhu

Kisaran suhu operasi -20℃ hingga +60℃
Kisaran suhu penyimpanan / transportasi -40℃ hingga +60℃
Kisaran suhu instalasi -20℃ hingga +60℃


Keterangan:

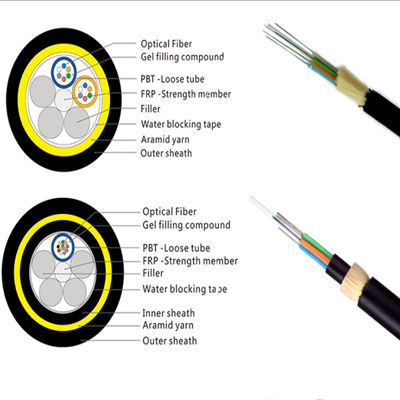

Desain tabung longgar, anggota kekuatan pusat non-logam, inti terdampar SZ diisi dengan gel, anggota kekuatan asisten ubi aramid, selubung PE luar (Selongsong anti-pelacakan digunakan untuk tegangan di atas 110kV)110kV SZ Stranded Loose Tube Kabel Serat ADSS, Semua Kabel Serat Optik Dielektrik 0
