Mini ADSS 6 Core 12 Core Aerial Fiber Optic Cable ASU G652D
Kontak Person : Philip
Nomor telepon : +8613422342788
Ada apa : +8613422342788

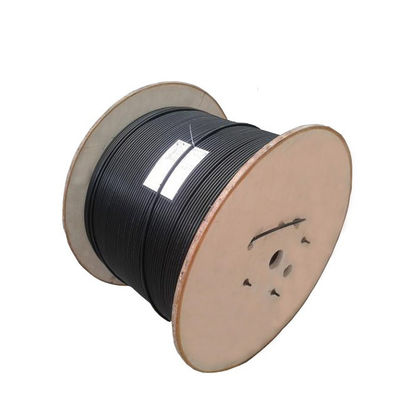

Kuantitas min Order : | 1 km | Kemasan rincian : | 1/2/3/4/5 km dalam satu drum kayu |
---|---|---|---|
Waktu pengiriman : | 3-5dya | Syarat-syarat pembayaran : | L / C, T / T, Western Union |
Menyediakan kemampuan : | 200 KM Per hari |
Tempat asal: | Guangdong Cina | Nama merek: | JQ/OEM |
---|---|---|---|
Sertifikasi: | ISO9001/CE/ROHS/FCC | Nomor model: | GYXTW-2B1 4B1 6B1 8B1 12B1 |
Informasi Detail |
|||
Bahan Jaket: | PE, HDPE, MDPE, LSZH | Diameter luar: | 8.0mm / 6.0mm / 7.0mm / 9.0mm |
---|---|---|---|
Kabel baja: | 1.0mm / 0.7mm | Warna: | Hitam |
Jenis serat: | Mode tunggal G652D | Jumlah serat: | 2/4/6/8/12/24 Inti |
Struktur: | Unitube | Anggota Kekuatan: | Dua kawat baja |
Instalasi: | Udara & Saluran | Nama Produk: | Kabel Serat Optik Luar Tabung Longgar Tengah |
Merek Fiber: | Corning / YOFC atau customerized | Kata kunci: | Kabel serat |
Cahaya Tinggi: | Kabel Serat Optik Multicore,Kabel Serat Optik GYXTW,Kabel Serat Optik HDPE |
Deskripsi Produk
GYXTW spesifikasi

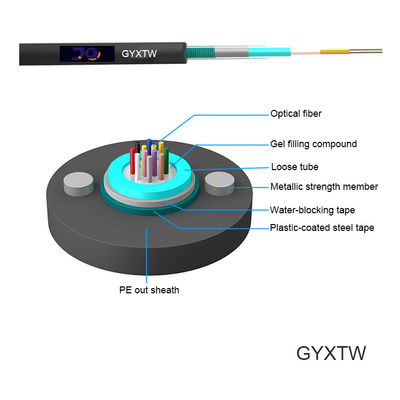

Penampang Kabel
Parameter serat
Barang | Satuan | Spesifikasi | |
Jenis serat: | G.652D | ||
Diameter bidang mode | 1310nm | mm | 9.2±0.4 |
1550nm | mm | 10,4 ± 0,8 | |
Diameter kelongsong | mm | 125,0 ± 1 | |
Kelongsong non-lingkaran | % | £1.0 | |
Kesalahan konsentrisitas inti / kelongsong | mm | £0,5 | |
Diameter lapisan: | mm | 245±5 | |
Lapisan non-Circularity | % | £6.0 | |
Kesalahan konsentrisitas pelapisan / kelongsong | mm | £12.0 | |
Panjang gelombang pemutus kabel | nm | £1260 | |
Koefisien Atenuasi | 1310nm | dB/km | £0,36 |
1550nm | dB/km | £0,22 | |
Bukti tingkat stres | kpsi | 100 |
Catatan: Parameter lain memenuhi standar ITU-T G.652
Kinerja Kabel
Barang | Parameter | |
Jumlah Serat | 12 | |
Serat berlapis berwarna | Dimensi | 250µm±15µm |
Warna | Biru, Oranye, Hijau, Coklat, Abu-abu, Putih, Merah, Hitam, Kuning, Ungu, Merah Muda, Aqua | |
tabung longgar | Dimensi | 2.2mm ± 0.1mm |
Bahan | PBT | |
Warna | alam | |
Pengisi | Bahan | tidak ada |
Warna | tidak ada | |
Anggota Kekuatan | Dimensi | 0,7mm ± 0,05mm |
Bahan | Kawat baja fosfat | |
lapis baja | Bahan | Strip baja dilapisi plastik |
Jaket luar | Bahan | pe |
Warna | Hitam |
Karakteristik Mekanik dan Lingkungan
Barang | Satuan | spesifikasi |
Ketegangan (Jangka Panjang) | n | 600 |
Ketegangan (Jangka Pendek) | n | 1500 |
Hancurkan (Jangka Panjang) | T/10cm | 300 |
Hancurkan (Jangka Pendek) | T/10cm | 1000 |
min.Radius Tekuk (Dinamis) | mm | 20D |
Radius Tekuk Min (Statis) | mm | 10D |
Suhu Instalasi | ℃ | -40~+60 |
Suhu Operasional | ℃ | -40~+70 |
Suhu Penyimpanan | ℃ | -40~+70 |
Membungkuk berulang (重复弯曲) | Beban: 250N; jumlah siklus: 30 Tidak ada redaman tambahan yang jelas, tidak ada kerusakan serat dan tidak ada kerusakan kabel. | |
Torsi (扭曲) | Beban: 250N;jumlah siklus:10;sudut putar: ± 90 ° Tidak ada redaman tambahan yang jelas, tidak ada kerusakan serat dan tidak ada kerusakan kabel. | |
Dampak (冲击) | Energi benturan: 450g × 1m;radius kepala palu: 12.5mm;jumlah dampak: 5 Tidak ada redaman tambahan yang jelas, tidak ada kerusakan serat dan tidak ada kerusakan kabel. |
Dimensi Konstruksi Kabel
Jumlah serat | Struktur | Serat per tabung |
Diameter tabung longgar (mm) |
Diameter CSM/diameter bantalan (mm) |
Ketebalan nominal jaket luar (mm) |
Diameter kabel/ Tinggi (mm) |
Berat kabel (kg/km) |
2 | 1 | 2 | 1.7±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 57 |
4 | 1 | 4 | 1.85±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 58 |
6 | 1 | 6 | 1.9±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 58 |
8 | 1 | 8 | 2.0±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 60 |
12 | 1 | 12 | 2.2±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 60 |

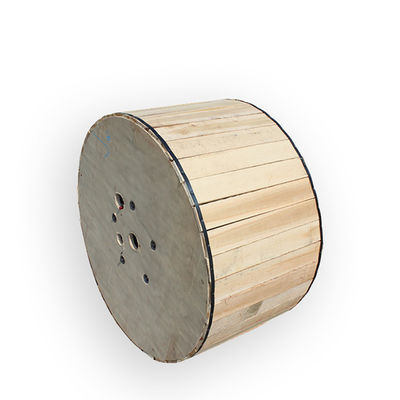

Drum
Jenis kabel: | Drum (17kg) | ||||
Tinggi (mm) | Lebar (mm) | Diameter dalam (mm) |
Panjang (km) |
Jenis drum | |
GYXTW | 700 | 700 | 650 | 2 | drum kayu |
