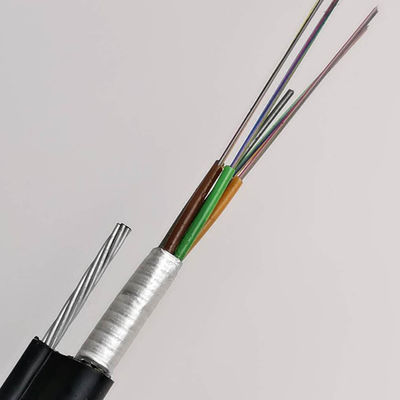

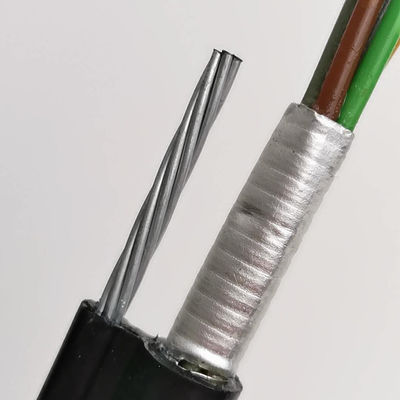

Overhead Mandiri 60 Core GYTC8S / GYFTC8S Fig 8 Kabel Fiber Optic
Serat, 250µm, ditempatkan dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung diisi dengan senyawa pengisi tahan air.Kawat baja menempatkan atau FRP di tengah inti sebagai anggota kekuatan logam.Tabung (dan pengisi) terdampar di sekitar anggota kekuatan menjadi inti kabel yang kompak dan melingkar.Baja bergelombang diterapkan di sekitar inti kabel, yang diisi dengan kompon pengisi untuk melindunginya dari masuknya air.Bagian kabel ini disertai dengan strand wires, sebagai bagian pendukungnya dilengkapi dengan selubung polyethylene (PE) menjadi struktur gambar 8.
Penampang 60 Inti GYFTC8S
Penampang 72 Inti GYTC8S
fitur
1, Kekuatan tarik tinggi dari kabel yang terdampar memenuhi persyaratan swadaya dan mengurangi biaya pemasangan
2, kinerja mekanik dan suhu yang baik
3, tabung longgar berkekuatan tinggi yang tahan hidrolisis
4, senyawa pengisi tabung khusus memastikan perlindungan kritis serat
5, Langkah-langkah berikut diambil untuk memastikan kabel kedap air:
--- Kawat baja digunakan sebagai anggota kekuatan pusat
--- Senyawa pengisi tabung longgar
--- Pengisian inti kabel 100%
--- PSP meningkatkan kelembaban-bukti
Karakteristik Optik
| Item |
Satuan |
Spesifikasi |
| G652D |
| Diameter Bidang Mode |
1310nm |
um |
9.2±0.4 |
| 1550nm |
um |
10.4±0,5 |
| Diameter Cladding |
um |
124.8±0.7 |
| Cladding Non-Circularity |
% |
≤0.7 |
| Kesalahan Konsentrisitas Lapisan Inti |
um |
≤0,5 |
| Diameter Pelapis |
um |
245±5 |
| Coating Non-Circularity |
% |
≤6.0 |
| Kesalahan Konsentrisitas Cladding-Coating |
um |
≤12 |
| Panjang Gelombang Kabel Cutoff |
nm |
acc≤1260 |
| Atenuasi (maks.) |
1310nm |
dB / km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Parameter teknik
| Model Serat |
G.652D |
| Desain (Kekuatan Anggota + Tabung & Pengisi) |
1 + 5 |
| CentralStrengthMember |
Bahan |
Kabel baja |
| Diameter (+0,05) mm |
1.5 |
| LooseTube |
Bahan |
PBT |
| Diameter (+0.06) mm |
2 |
| Tebal (+0.03) mm |
0.32 |
| TheMax.CoreNO./Tube |
12 |
| Tali Pengisi |
Bahan |
LDPE |
| Warna |
putih |
| Diameter (+0.06) mm |
2.1 |
| Anggota Kekuatan Untai |
Bahan |
Baja Galvanis |
| Tipe |
φ0.9x3 |
| Lapisan pelindung |
Bahan |
Pita Baja |
| OuterSheath① |
Bahan |
MDPE |
| Tebal (+0.03) mm |
1. |
| OuterSheath① |
Bahan |
MDPE |
| Tebal (40,03) mm |
1.8 |
| CableDiameter (土 0,2) mm |
9,5 * 17,8 (nominal) |
| Berat Kabel (+10) kg / km |
160 (nominal) |
| Instalasi min. / N |
1500 |
| Atenuasi |
1310nm |
0,35dB / KM |
| 1550nm |
0,21dB / KM |
| Min. Membungkukradius |
Tanpa Ketegangan |
10.0 * Kabelφ |
| Di bawah Ketegangan Maksimum |
20.0xCableφ |
Menampilkan Gambar
Pengepakan
• Drum Kayu Kabel Standar
• Panjang gulungan standar: 2 / 3km / gulungan, panjang lainnya juga tersedia
FAQ
1.Apakah Anda produsen yang sebenarnya?
Iya.Kami adalah produsen nyata dengan sejarah 10 tahun.
2. Bisakah Anda menerima pesanan kecil?
Ya, pesanan kecil tersedia. Kami mendukung proyek baru pelanggan kami karena kami tahu bisnis selalu dari pesanan kecil.
3. Apa masa garansi Anda?
25 tahun untuk kabel serat optik
4. Apa waktu pengiriman Anda?
Biasanya dalam 3-5 hari kerja
5. Bagaimana dengan kapasitas produksi tahunan Anda?
Kabel Serat Optik Luar Ruangan / Dalam Ruangan, hasil tahunan kami adalah 6.000.000 KM;
Kabel FTTH / FTTX / FTTA, adalah 6.000.000 KM per tahun;
Kabel Patch / Pigtail, 12.400.000 Potongan per tahun.
6. Dapatkah Anda menyediakan produk dan logo yang disesuaikan?
-Iya.Kami menyediakan layanan OEM & ODM.Anda dapat mengirimkan gambar Anda kepada kami.
