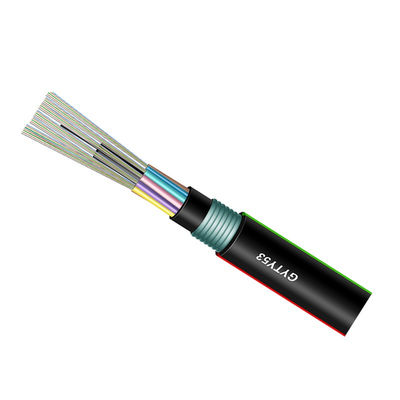

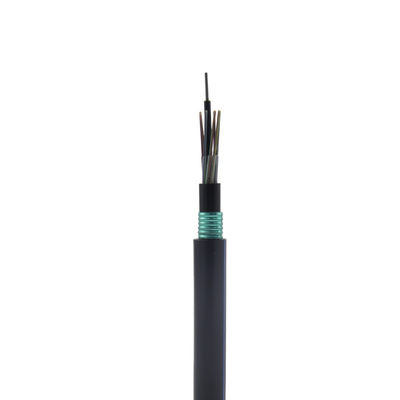

TKabel Serat Optik Terkubur Langsung Bawah Tanah GYFTY53 dirancang untuk memberikan jumlah serat yang tinggi dengan fleksibilitas dan keserbagunaan yang diperlukan untuk instalasi yang paling menuntut saat ini, termasuk penguburan langsung.Dengan jumlah serat hingga 288 dan desain untai SZ.
![]()
Aplikasi:
1. Penguburan langsung
2. Bawah Tanah
3. Backbone Internet
Kinerja kabel:
| Barang | Parameter | |
|
Tabung longgar |
Bahan | PBT |
| Warna | Semua warna ditampilkan | |
| Pengisi | Bahan | pe |
| Warna | Hitam | |
| CSM | Bahan | FRP |
| Jaket bagian dalam | Bahan | MDPE |
| Warna | Hitam | |
| Lapis baja luar | Bahan | Strip baja berlapis plastik |
| Jaket luar | Bahan | MDPE |
| Warna | Hitam | |
| Min.radius lentur | Statis | 12,5 kali diameter kabel |
| Dinamis | 25 kali diameter kabel | |
|
Mengulangi pembengkokan |
Beban: 150N; jumlah siklus: 30 Tidak ada atenuasi tambahan yang jelas, tidak ada serat putus dan tidak ada kerusakan kabel. |
|
| Performa tarik | Jangka pendek | 1500N |
| Menghancurkan | Jangka pendek | 3000N / 100mm |
| Torsi | Beban: 150N;jumlah siklus: 10;Sudut putar: ± 180 ° Tidak ada atenuasi tambahan yang jelas, tidak ada serat putus dan tidak ada kerusakan kabel. | |

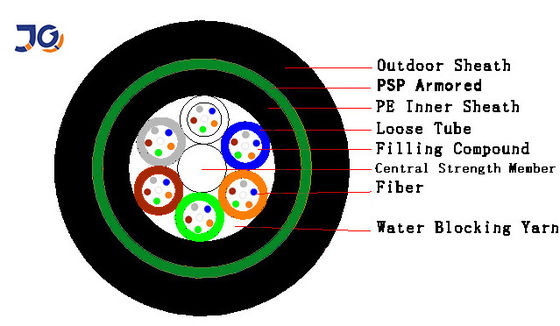

Dimensi konstruksi kabel:
|
Jumlah serat |
Struktur | Serat per tabung |
Diameter tabung longgar (mm) |
diameter / diameter bantalan (mm) |
Ketebalan Jaket bagian dalam (mm) |
Ketebalan jaket luar (mm) |
Diameter kabel (mm) |
Berat kabel (kg / km) |
| 12 | 1 + 6 | 6 | 1,8 ± 0,1 | 2.2 /2.2 | 0,9 ± 0,1 | 1,6 ± 0,1 | 12,4 ± 0,5 | 138 |
| 24 | 1 + 6 | 6 | 1,8 ± 0,1 | 2.2 /2.2 | 0,9 ± 0,1 | 1,6 ± 0,1 | 12,4 ± 0,5 | 140 |
| 48 | 1 + 6 | 12 | 2.0 ± 0.1 | 2.3 /2.3 | 0,9 ± 0,1 | 1,6 ± 0,1 | 12,9 ± 0,5 | 152 |
| 96 | 1 + 8 | 12 | 2.0 ± 0.1 | 2.6 / 3.5 | 0,9 ± 0,1 | 1,6 ± 0,1 | 14,1 ± 0,5 | 182 |
| 144 | 1 + 12 | 12 | 2.0 ± 0.1 | 3.0 /6.3 | 0,9 ± 0,1 | 1,6 ± 0,1 | 16,9 ± 0,5 |
256 |
| Jenis kabel | Drum | ||||
|
Tinggi (mm) |
Lebar (mm) |
Diameter dalam (mm) |
Panjangnya (km) |
Jenis drum | |
| GYFTY53-12 | 950 | 760 | 400 | 2 | Drum kayu |
| GYFTY53-24 | 950 | 760 | 400 | 2 | Drum kayu |
| GYFTY53-48 | 1000 | 760 | 400 | 2 | Drum kayu |
| GYFTY53-96 | 1150 | 760 | 450 | 2 | Drum kayu |
| GYFTY53-144 | 1300 | 760 | 500 | 2 | Drum kayu |
