Mandiri Gambar 8 Kabel 12 24 Core 116KM GYFTC8Y53 Dari Pabrik Jiqian

Mandiri Gambar 8 Kabel 12 24 Core 116KM GYFTC8Y53 Dari Pabrik Jiqian

January 22, 2021

kasus perusahaan terbaru tentang Mandiri Gambar 8 Kabel 12 24 Core 116KM GYFTC8Y53 Dari Pabrik Jiqian








Laporan Uji Kabel Serat
Produsen NO: JQ12C-2020620001
model produk GYFTC8Y53-12B1 Standar Teknis YD / T769-2003
Item Tes (1) Warna Serat Tabung PBT 1 Warna & Atenuasi Serat (α 1310nm≤0.36dB / km, α 1550nm≤0.25dB / km)
biru jeruk hijau cokelat Abu-abu alam Merah Hitam Kuning Ungu Merah Jambu Kehijauan
1310 0.332 0,329 0,326 0,323 0,325 0,328 0,324 0,322 0,325 0,323 0,326 0,329
1550 0.191 0.184 0.182 0.183 0.197 0.186 0.184 0.197 0.186 0.193 0.192 0.187
Tabung PBT 2 biru jeruk hijau cokelat Abu-abu alam Merah Hitam Kuning Ungu Merah Jambu Kehijauan
1310 0,323 0,327 0,326 0,325 0,329 0,328 0,323 0,322 0,326 0,323 0,326 0,329
1550 0.181 0.186 0.182 0.184 0.197 0.186 0.185 0.197 0.186 0.193 0.192 0.187
Tabung PBT 3 biru jeruk hijau cokelat Abu-abu alam Merah Hitam Kuning Ungu Merah Jambu Kehijauan
1310 0,322 0,329 0,328 0,323 0,327 0,328 0,323 0,322 0,325 0,323 0,326 0,329
1550 0.193 0.184 0.185 0.183 0.198 0.186 0.187 0.192 0.186 0.193 0.192 0.187
Tabung PBT 4 biru jeruk hijau cokelat Abu-abu alam Merah Hitam Kuning Ungu Merah Jambu Kehijauan
1310 0,327 0,323 0,329 0.331 0,328 0,321 0,328 0,325 0,327 0,322 0,324 0,326
1550 0.191 0.195 0.181 0.194 0.181 0.186 0.181 0.183 0.189 0.193 0.191 0.196
Item Tes (2) Diameter inti (um) 9.3 ± 0.7 Karakteristik Dispersi Rentang panjang gelombang dispersi nol (nm) 1300-1324
Diameter kelongsong （um） 125 ± 1 Kemiringan dispersi nol maksimum (Ps / nm2.km) ≤0.092
Kesalahan konsentrisitas inti / kelongsong ＜ 1 1288-1339 koefisien dispersi Max (Ps / nm.km) ≤3.5
Cladding non-sirkularitas ＜ 2 1271-1360 koefisien dispersi Max (Ps / nm.km) ≤5.3
Potong panjang gelombang (nm) ＜ 1260 Koefisien dispersi 1550nm Max (Ps / nm.km) ≤18
Item Tes (3) Integritas dan Penampilan Struktur Kabel Struktur kabel lengkap, penampilan tanpa cacat
Panjang Kabel Selesai （m） 2000M Tes penetrasi air LULUS
Kabel OD （mm） 12,2 ± 0,2 Konektivitas logam LULUS
Integritas selubung Lengkap
GW 480KG Tanggal 20 Juni 2020 Suhu 35 ℃ kelembaban 65%
Stempel   Kesimpulan

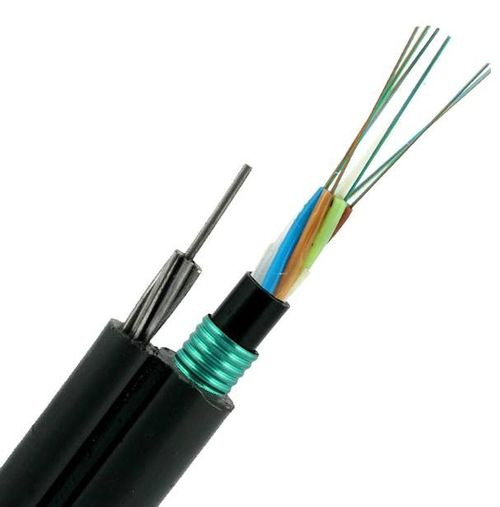

Spesifikasi kabel SM (9/125), 12cores, 6cores * 2 (PBT Tube), 7 * 1.0mm Steel Wire, Anggota kekuatan pusat FRP1.6mm, SADJ, GYFTC8Y53



kasus perusahaan terbaru tentang Mandiri Gambar 8 Kabel 12 24 Core 116KM GYFTC8Y53 Dari Pabrik Jiqian 0

kasus perusahaan terbaru tentang Mandiri Gambar 8 Kabel 12 24 Core 116KM GYFTC8Y53 Dari Pabrik Jiqian 1



Contoh Acara



kasus perusahaan terbaru tentang Mandiri Gambar 8 Kabel 12 24 Core 116KM GYFTC8Y53 Dari Pabrik Jiqian 2

kasus perusahaan terbaru tentang Mandiri Gambar 8 Kabel 12 24 Core 116KM GYFTC8Y53 Dari Pabrik Jiqian 3

kasus perusahaan terbaru tentang Mandiri Gambar 8 Kabel 12 24 Core 116KM GYFTC8Y53 Dari Pabrik Jiqian 4





116KM Fig 8 Kabel sedang Dimasukkan ke dalam Truk

kasus perusahaan terbaru tentang Mandiri Gambar 8 Kabel 12 24 Core 116KM GYFTC8Y53 Dari Pabrik Jiqian 5

kasus perusahaan terbaru tentang Mandiri Gambar 8 Kabel 12 24 Core 116KM GYFTC8Y53 Dari Pabrik Jiqian 6

kasus perusahaan terbaru tentang Mandiri Gambar 8 Kabel 12 24 Core 116KM GYFTC8Y53 Dari Pabrik Jiqian 7



Penandaan Kabel

(1) Indikasi dalam meter / kaki;

(2) Jumlah dan jenis serat;

(3) Jenis kabel;



(4) Nama pabrik;



(5) Tanggal pembuatan (tahun);

(6) Persyaratan lainnya;



Tanda tersebut akan permanen dan terbaca selama masa pakai kabel.Ketepatan indikasi panjang akan lebih baik dari 1000m ± 2m.
