48 inti Kabel Serat Optik ADSS Rentang 100m-500m
Kontak Person : Philip
Nomor telepon : +8613422342788
Ada apa : +8613422342788
Kuantitas min Order : | 1 km | Kemasan rincian : | Drum Kayu |
---|---|---|---|
Waktu pengiriman : | 5-8 HARI KERJA | Syarat-syarat pembayaran : | L / C, T / T, Western Union |
Tempat asal: | Guangzhou | Nama merek: | JQ/OEM |
---|---|---|---|
Sertifikasi: | ISO9001 ROHS CE FCC | Nomor model: | ADSS-60B1 |
Informasi Detail |
|||
Jenis serat: | mode tunggal atau multi mode | Jumlah serat: | 60 Inti |
---|---|---|---|
Warna: | Hitam, disesuaikan | Panjangnya: | 2 km atau panjang khusus |
Bahan Jaket: | pe | Nama: | Kabel Serat Optik ADSS |
Anggota Kekuatan: | FRP | Aplikasi: | Udara |
Suhu Operasional: | -40 ~ +60 C | Tipe: | ADSS, tipe terdampar SZ |
Cahaya Tinggi: | Kabel Serat Optik ADSS Jaket Ganda,Kabel Serat Optik ADSS 60Core,Kabel Serat Optik Mode Tunggal 60Core |
Deskripsi Produk
60 Core Single Mode G652D Double Jacket Outdoor ADSS Fiber Optic Cable

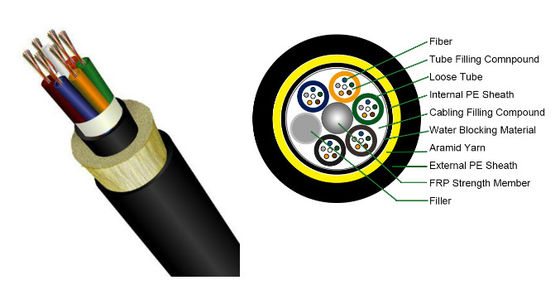

Kabel ADSS adalah tabung longgar yang terdampar.Serat, 250μm, ditempatkan dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung diisi dengan senyawa pengisi tahan air.Tabung (dan pengisi) terdampar di sekitar FRP (Fiber Reinforced Plastic) sebagai anggota kekuatan pusat non-logam menjadi inti kabel yang kompak dan melingkar.Setelah inti kabel diisi dengan kompon pengisi.itu ditutupi dengan selubung bagian dalam PE (polietilen) tipis.Setelah lapisan untai benang aramid diaplikasikan di atas selubung dalam sebagai bagian kekuatan, kabel dilengkapi dengan selubung luar PE atau AT (anti-lacak).
fitur
* Single Fiber Reinforced Plastic sebagai anggota kekuatan pusat, senyawa pengisi tabung longgar
* Dapat dipasang tanpa mematikan daya
* Ringan dan berdiameter kecil mengurangi beban yang disebabkan oleh es dan angin dan beban pada menara dan tiang penyangga
* Panjang bentang besar 100m / 200m / 300m / 400m
* Kinerja kekuatan dan suhu tarik yang baik
* Rentang umur desain adalah 30 tahun, senyawa pengisi tabung khusus memastikan perlindungan serat yang kritis.
* Paket: 2 ~ 4km / Ekspor drum kayu
Karakteristik Optik
Item | Satuan | Spesifikasi | |
G652D | |||
Diameter Bidang Mode | 1310nm | um | 9.2±0.4 |
1550nm | um | 10.4±0,5 | |
Diameter Cladding | um | 124.8±0.7 | |
Cladding Non-Circularity | % | ≤0.7 | |
Kesalahan Konsentrisitas Lapisan Inti | um | ≤0,5 | |
Diameter Pelapis | um | 245±5 | |
Coating Non-Circularity | % | ≤6.0 | |
Kesalahan Konsentrisitas Cladding-Coating | um | ≤12 | |
Panjang Gelombang Kabel Cutoff | nm | acc≤1260 | |
Atenuasi (maks.) | 1310nm | dB / km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Data teknis
Rentang: 100m |
Jenis kabel |
ADSS Jaket Ganda 60core |
struktural parameter |
Komponen kekuatan pusat: FRP |
Diameter: 2.1mm |
Tabung longgar (diisi jeli) |
Diameter luar: 1.8mm |
|
Selubung dalam PE |
Ketebalan: 0.9mm |
|
selubung luar PE |
Ketebalan: 1.8mm |
|
Teknis parameter |
Diameter luar Kabel |
12,3 mm |
luas penampang kabel |
95,03 mm2 |
|
Model serat |
G.652D |
|
Berat kabel |
150kg / km |
|
Kekuatan tarik terukur (RTS) |
10 kn |
|
Ketegangan minimum yang diperbolehkan (MAT) |
4kn |
|
EDS |
3.2kn |
|
E-modulus |
12,1 kn / mm2 |
|
Koefisien muai panas |
1.9 10-6 /° C |
|
Resistensi benturan |
Jangka panjang: 1100 n / 100mm |
|
jangka pendek: 2200 n / 100mm |
||
Izin radius bengkok |
Jangka panjang (saat berlari) 220 mm |
|
Jangka pendek (saat meletakkan) 360 mm |
Struktur dan Spesifikasi Teknis ADSS-DJ (Span 50-500m)
Ref. Luar Diameter (mm) |
Ref. Berat kg / km) |
Rek. DailyMax. Kerja Ketegangan (kN) |
Max Diizinkan Kerja Ketegangan [kN) |
Istirahat Skekuatan (kN) |
Kekuatan Anggota CSA. (kN / mm2) |
Modulus dari Elastisitas CSA kNmm2) [ |
Panas Ekspansi Koefisien (X10-6 / K) |
CocokSpan Meter ABICP |
||||
pe |
DI |
|
||||||||||
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
15.5 |
190 |
204 |
9.0 |
26 |
| 60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |

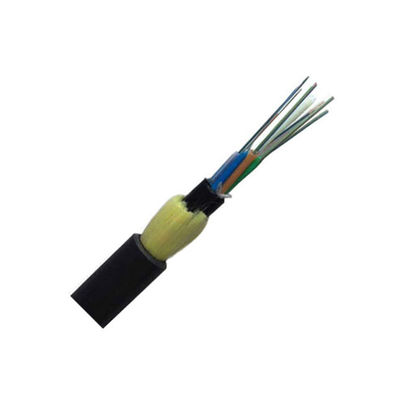

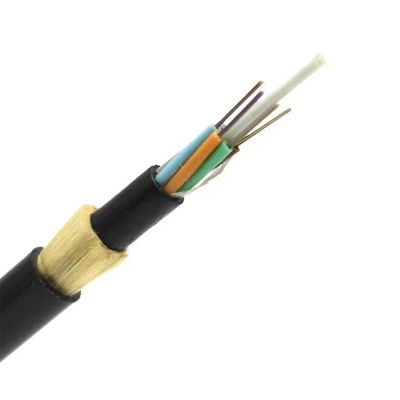

Produk Menunjukkan
Aplikasi
Cocok untuk metode Pemasangan Udara
Suhu Penyimpanan / Pengoperasian: -40 ℃ ~ + 70 ℃

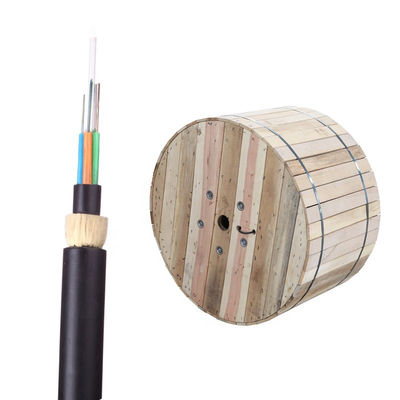

Detail Paket
A. Nama Perusahaan
B. Berat Kotor / Bersih
C. Jenis Serat
D. Panjang Kabel
