48 inti Kabel Serat Optik ADSS Rentang 100m-500m
Kontak Person : Philip
Nomor telepon : +8613422342788
Ada apa : +8613422342788
Kuantitas min Order : | 1 km | Kemasan rincian : | Drum Kayu |
---|---|---|---|
Waktu pengiriman : | 3-5 hari, itu tergantung dari jumlah pesanan | Syarat-syarat pembayaran : | L / C, T / T, Serikat Barat, Alipay |
Menyediakan kemampuan : | 5000KM Per bulan |
Nama merek: | JQ/HAISO | Sertifikasi: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
Nomor model: | ADSS-24B1/12B1 |
Informasi Detail |
|||
Tempat asal: | Guangzhou, Cina | Merek kabel: | JQ |
---|---|---|---|
jumlah konduktor: | ≥ 10 | Pabrikan: | Iya |
Aplikasi: | Atas | Sarung luar: | pe |
Jumlah serat: | 2-288 | Penyimpanan dan penggunaan suhu: | -40 ℃ hingga + 70 ℃. |
Selubung luar: | PE / AT | ||
Cahaya Tinggi: | Kabel Serat Optik ADSS Aerial,Kabel Serat Optik ADSS Rentang 100m,Kabel Serat Optik ADSS 24 Inti |
Deskripsi Produk
Pasokan Pabrik Outdoor Self-Supporting Aerial Fibra Optica Ads 12 Core 24 Core Span 100m Iklan Kabel Fiber Optic

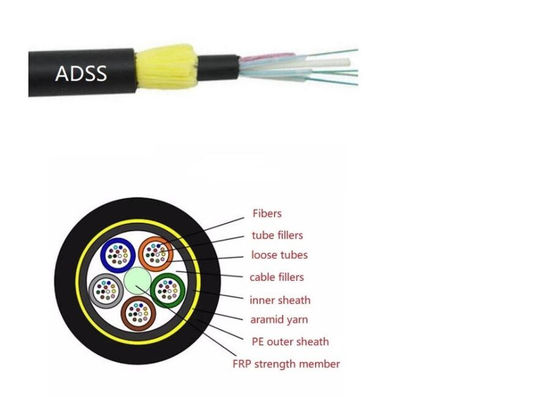

Kabel ADSS adalah tabung longgar yang terdampar.Serat, 250μm, diposisikan ke dalam tabung longgar yang terbuat dari plastik modulus tinggi.
Tabung diisi dengan senyawa pengisi tahan air.Desain tabung longgar, anggota kekuatan pusat non-logam, inti terdampar SZ diisi dengan gel, anggota kekuatan asisten ubi aramid, selubung PE luar (Selongsong anti-pelacakan digunakan untuk tegangan di atas 110kV)
fitur
• Dapat dipasang tanpa memutus aliran listrik
• Ringan dan diameter kabel kecil, mengurangi dampak es, angin, dan beban pada menara dan penyangga
• Rentang besar, rentang maksimum lebih dari 1000 meter
• Memiliki sifat tarik yang sangat baik dan karakteristik suhu
• Harapan hidup 30 tahun
Struktur dan Spesifikasi Teknis ADSS-SJ(50-150M)
Ref.Luar Diameter (mm) |
Ref.Bobot (kg/km) |
Rek.Maks. Harian (kN) |
Maks yang Diperbolehkan Ketegangan Kerja (kN) |
Istirahat Kekuatan (kN) |
Kekuatan Anggota CSA (mm2) |
Modulus dari (kN/mm2) |
Panas Ekspansi Koefisien (x10- 6/K) |
Rentang yang cocok Meter |
||||
Jaket PE | AT Jaket | SEBUAH | B | C | D | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4,5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Struktur dan Spesifikasi Teknis ADSS-DJ(50-750M)
Ref.Luar Diameter (mm) |
Ref.Bobot (kg/km) |
Rek.Maks. Harian (kN) |
Maks yang Diperbolehkan Ketegangan Kerja (kN) |
Istirahat Kekuatan (kN) |
Kekuatan Anggota CSA (mm2) |
Modulus dari (kN/mm2) |
Panas Ekspansi Koefisien (x10- 6/K) |
Rentang yang cocok Meter |
||||
Jaket PE | AT Jaket | SEBUAH | B | C | D | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4,5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0,3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
Karakteristik optik
Jenis serat: |
redaman (+20℃) |
Bandwidth |
Bukaan numerik |
Panjang gelombang pemutus kabel optik |
||||
---|---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
G.652 | --- | --- | 0,36dB/km | 0.22dB/km | --- | --- | --- | 1260nm |
G.655 | --- | --- | 0,40dB/km | 0,23dB/km | --- | --- | --- | 1450nm |
50/125µm | 3.3dB/km | 1.2dB/km | --- | --- | 500MHz·km | 500MHz·km | 0,200 ± 0,015 NA | --- |
62,5/125µm | 3.5dB/km | 1.2dB/km | --- | --- | 200MHz·km | 500MHz·km | 0,275 ± 0,015 NA | --- |
Aplikasi: Overhead mandiri
