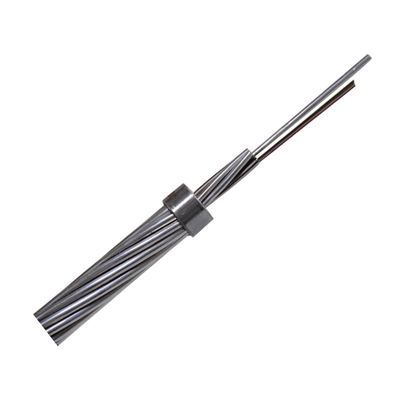

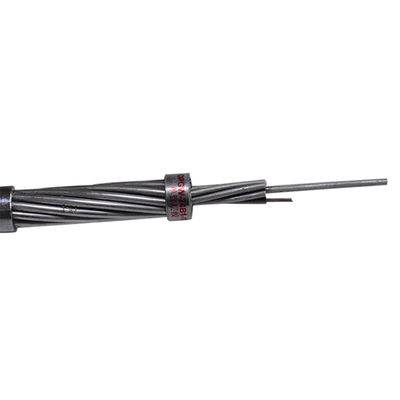

ROHS Loose Tube 48Cores Kabel Fiber Optic OPGW

Kuantitas min Order : 1 km Kemasan rincian : Plywood Reel / disesuaikan
Waktu pengiriman : 5-8 HARI KERJA Syarat-syarat pembayaran : L / C, T / T, Western Union
Menyediakan kemampuan : 4500km per bulan
Tempat asal: Guangzhou, Cina Nama merek: JQ/OEM
Sertifikasi: ISO9001 ROHS CE-EMC FCC SDOC Nomor model: OPGW

Informasi Detail

Jenis serat: mode tunggal / multi mode Nama Produk: Kabel Serat Optik Luar Ruang
Struktur: Tabung longgar Serat: 48 inti
Suhu Operasional: -40 ~ +60 C Warna serat: Biru, Oranye, Coklat, Aqua, Abu-abu
Model: OPGW Rancangan: OPGW Tabung Baja Tahan Karat Tertutup AL Tengah
Anggota Kekuatan: Kabel baja Bahan: Tersedia atas permintaan pelanggan
Cahaya Tinggi:

Kabel Serat Optik OPGW 48Cores

,

Kabel Serat Optik OPGW ROHS

,

kabel serat optik inti SDOC ROHS 48

Deskripsi Produk

48 Cores OPGW Fiber Optic Ground Wire Kabel Serat Optik



Kabel ground overhead komposit serat optik (OPGW) adalah kabel ground overhead yang mengandung serat optik.Ini memiliki beberapa fungsi seperti kabel ground overhead dan komunikasi optik.Ini terutama digunakan untuk jalur komunikasi 110KV, 220KV, 500KV, 750KV dan sistem transmisi tegangan tinggi overhead baru.Ini juga dapat digunakan untuk mengganti jalur ground yang ada dari sistem transmisi tegangan tinggi overhead yang lama, menambahkan jalur komunikasi optik, mengirimkan arus waktu singkat dan memberikan proteksi anti petir.Struktur lain dapat disesuaikan berdasarkan permintaan.



Penampang OPGW



ROHS Loose Tube 48Cores Kabel Fiber Optic OPGW 0

ROHS Loose Tube 48Cores Kabel Fiber Optic OPGW 1

ROHS Loose Tube 48Cores Kabel Fiber Optic OPGW 2





Karakteristik Optik



Karakteristik optik, geometris, mekanis dan lingkungan dari serat optik ITU-T G.652 harus sesuai dengan tabel di bawah ini:



Karakteristik Nilai Tertentu Unit
Karakteristik Optik
Diameter bidang mode di 1310nm 9.2 ± 0.4 µm
pada 1550nm 10,4 ± 0,5 mm
Koefisien atenuasi di 1310nm ≤0.35 dB / km
pada 1550nm ≤0.22 dB / km
Atenuasi non-keseragaman ≤0.05 dB
Panjang gelombang dispersi nol (λ0) 1300 ~ 1324 nm
Kemiringan dispersi nol maks (S0max) ≤0.092 ps / (nm2 · km)
Koefisien dispersi mode polarisasi (PMD) ≤0.2

ROHS Loose Tube 48Cores Kabel Fiber Optic OPGW 3

Panjang gelombang cut-off (λcc) ≤1260 nm
Koefisien dispersi 1288 ~ 1340nm ≤3.5 ps / (nm · km)
1550nm ≤18 ps / (nm · km)
Indeks kelompok refraksi efektif (Neff) di 1310nm 1.466 -
pada 1550nm 1.467 -
Karakteristik geometris
Diameter kelongsong 125.0 ± 1.0 µm
Cladding non-sirkularitas ≤1.0 %
Diameter lapisan 245.0 ± 10.0 µm
Kesalahan konsentrisitas kelongsong pelapis ≤12.0 µm
Melapisi non-sirkularitas ≤6.0 %
Kesalahan konsentrisitas lapisan inti ≤0.8 µm
Karakteristik mekanis
Keriting ≥4 m
Bukti stres ≥0.69 IPK
Gaya strip lapisan Nilai rata-rata 1.0-5.0 N
Nilai puncak 1.3-8.9 N
Kerugian lentur makro Ф60mm, 100 lingkaran, pada 1550nm ≤0.05 dB
Ф32mm, 1 lingkaran, pada 1550nm ≤0.05 dB





Identifikasi Warna Serat dan Tabung Longgar

Serat individu dan tabung longgar harus sesuai dengan standar TIA / EIA-598-A dan kode warna seperti di bawah ini.



Warna Serat

Tabung baja 1 (serat No. 1-24)



Warna Serat

TIDAK. 1 2 3 4 5 6 7 8 9 10 11 12
Warna Biru jeruk hijau cokelat Abu-abu putih Merah Alam Kuning Ungu Merah Jambu Aqua



Satu pelacak hitam (jarak 100mm)

TIDAK. 13 14 15 16 17 18 19 20 21 22 23 24
Warna Biru jeruk hijau cokelat Abu-abu putih Merah Alam Kuning Ungu Merah Jambu Aqua



Tabung baja 2 (serat No.25-36)

TIDAK. 25 26 27 28 29 30 31 32 33 34 35 36
Warna Biru jeruk hijau cokelat Abu-abu putih Merah Alam Kuning Ungu Merah Jambu Aqua





Karakteristik

• Tabung baja tahan karat yang diisi dengan gel hidrofobik memberikan perlindungan dan dukungan dari serat optik

• Performa tarik yang bagus

• Diameter kecil, ringan, beban tambahan rendah ke menara

• Serat yang sesuai dengan panjang unit optik yang mudah dibuat

• Suhu transportasi / penyimpanan: -40 ℃ hingga + 65 ℃





Spesifikasi OPGW

Item Data teknis
Terdampar Inti, lapisan 1 lapisan 2
Arah terdampar Lapisan luar adalah tangan kanan
Diameter kabel (Nominal) 14.0mm
Berat Kabel (Perkiraan) 688,3kg / km
Penunjang Penampang SEBAGAI Wire 104,7 mm2
Kekuatan Tarik Terukur (RTS) 111.6kN
Modulus Elastisitas (E-Modulus) 149,5N / mm2
Koefisien Perpanjangan Termal 13,4 × 10-6 / K.
Stres Kerja Maksimum (40% RTS) 44.64kN
Everyday Stress (EDS) (16 ~ 25% RTS) 17.86 ~ 27.9kN
Resistensi DC pada 20 ℃ 0.667ohm / km
Arus waktu singkat (1s, 20 ℃ ~ 200 ℃) 8.77kA
Kapasitas arus waktu singkat (I2t) 77.0kA²s
Radius lentur minimum Instalasi 30 kali diameter kabel
Operasi 15 kali diameter kabel
Rentang Suhu Instalasi -20 ℃ ~ + 60 ℃
Penyimpanan & pengiriman -40 ℃ ~ + 70 ℃
Operasi -40 ℃ ~ + 70 ℃




  Atenuasi Bandwidth Dispersi Mode Polarisasi



@ 850nm



@ 13



@ 13



@ 15



@ 850nm



@ 13

Serat Individu Nilai Link Desain (M = 20, Q = 0.01%)
G652D - - ≤0,35dB / km ≤0,21dB / km - - ≤0.20ps / km ≤0.1ps / km
G655 - - - ≤0.22dB / km - - ≤0.20ps / km ≤0.1ps / km
50 / 125μm ≤3.0dB / km ≤1.0dB / km - - ≥600MHz.km ≥1200MHz.km - -
62,5 / 125μm ≤3.5dB / km ≤1.0dB / km - - ≥200MHz.km ≥600MHz.km - -





Pengepakan & Pengiriman



• Drum Kabel Standar

• Panjang gulungan standar: 2 / 3km / gulungan, panjang lainnya juga tersedia

OPGW harus dililitkan dengan rapat dan seragam pada gulungan kayu-besi yang kuat yang sesuai dengan ANSI / AA 53-1981 atau setara.Gulungan harus dilengkapi dengan reng kayu-besi yang kokoh untuk mencegah OPGW dari kerusakan dalam operasi pengiriman, penanganan, penyimpanan dan pemasangan biasa.

ROHS Loose Tube 48Cores Kabel Fiber Optic OPGW 4

Menurut panjang kabel, kami memilih jenis gulungan yang berbeda (D, d, b, w1, w2) untuk memuat kabel.





Lingkungan

Sepenuhnya mematuhi sistem ISO14001, RoHS dan OHSAS18001



Rekomendasi Instalasi

Prosedur instalasi:

Direkomendasikan bahwa IEEE Std 524-1992 dan prosedur yang direkomendasikan oleh perusahaan kami digunakan untuk instalasi OPGW.



ROHS Loose Tube 48Cores Kabel Fiber Optic OPGW 5



FAQ

1. Apakah Anda perusahaan atau pabrikan perdagangan?
Kami adalah produsen dengan pengalaman 10 tahun, kami mengkhususkan diri dalam penelitian, pengembangan dan produksi
untuk kabel serat optik, kabel drop dan kabel jalur dll.Pabrik kami di kota Guangzhou, selamat datang untuk mengunjungi kami!

2. Tentang kualitas?
Kami akan mengirimkan sebelum menguji setiap serat saat selesai produksi.
Setelah konfirmasi harga, Anda dapat meminta sampel gratis untuk memeriksa kualitas kami.

3. Bisakah Anda menerima pesanan kecil?
Ya, pesanan kecil tersedia.Kami mendukung proyek baru pelanggan kami, karena kami tahu bisnis selalu dari pesanan kecil.

4. Apa waktu pengiriman Anda?
Biasanya sekitar 3-7days hari kerja, itu terutama tergantung pada jumlah pesanan.
Tapi tolong yakinkan bahwa kami akan mengatur barang Anda secepat mungkin setelah pembayaran Anda.

5. Bisakah Anda menerima layanan OEM?
Ya, kami menyambut layanan OEM.Kami dapat mencetak logo Anda pada produk.Ide apapun dari Anda tersedia.
