48 inti Kabel Serat Optik ADSS Rentang 100m-500m
Kontak Person : Philip
Nomor telepon : +8613422342788
Ada apa : +8613422342788
Kuantitas min Order : | 1 km | Kemasan rincian : | Drum Kayu |
---|---|---|---|
Waktu pengiriman : | 3-5 hari, itu tergantung dari jumlah pesanan | Syarat-syarat pembayaran : | L / C, T / T, Serikat Barat, Alipay |
Menyediakan kemampuan : | 4500 per bulan |
Nama merek: | Jiqian | Sertifikasi: | ISO9001 ROHS CE-EMC FCC SDOC |
---|---|---|---|
Nomor model: | ADSS-Selubung ganda |
Informasi Detail |
|||
Tempat asal: | Guangzhou, Cina | Merek kabel: | Jiqian |
---|---|---|---|
jumlah konduktor: | 24 core | Cettification: | ISO 9001 |
Pabrikan: | Iya | Aplikasi: | Atas |
Sarung luar: | pe | Jumlah serat: | 2-288 |
Penyimpanan dan penggunaan suhu: | -40 ℃ hingga + 70 ℃. | ||
Cahaya Tinggi: | Kabel serat optik mandiri 24Core,Kabel Serat Optik Pendukung Mandiri ISO 9001,ISO 9001 semua kabel serat optik dielektrik |
Deskripsi Produk

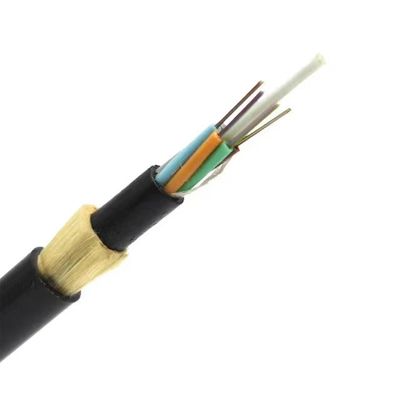

24 Inti Semua Dielektrik Self-Supporting Kabel Serat Optik Selubung Ganda ADSS
Kabel optik ADSS mengadopsi struktur untai tabung longgar.Serat optik 250µm dilapisi dalam tabung longgar yang terbuat dari bahan modulus tinggi,
dan tabung longgar diisi dengan senyawa tahan air.Tabung lepas (dan tali pengisi) diputar di sekitar inti penguat pusat non-logam (FRP) untuk membentuk inti kabel kompak, dan celah di inti kabel diisi dengan pelumas penahan air.Inti kabel diekstrusi menjadi selubung dalam polietilen (PE), kemudian dijalin untuk memperkuat serat aramid, dan akhirnya dilengkapi dengan polietilen (PE)
Desain kabel optik ADSS sepenuhnya mempertimbangkan situasi saluran listrik yang sebenarnya dan cocok untuk berbagai tingkat saluran transmisi daya tegangan tinggi.Untuk saluran listrik 10kV dan 35kV, selubung polietilen (PE) dapat digunakan;Untuk saluran listrik 110kV dan 220kV, titik gantung kabel harus ditentukan dengan menghitung distribusi intensitas medan listrik dan selubung luar pelacak listrik (AT) harus digunakan.Pada saat yang sama, jumlah serat aramid dan proses stranding yang sempurna dirancang dengan cermat untuk memenuhi persyaratan aplikasi pada bentang yang berbeda.
fitur
• Dapat dipasang tanpa memutus aliran listrik
• Ringan dan diameter kabel kecil, mengurangi dampak es, angin dan beban pada menara dan penyangga
• Bentangan besar, bentang maksimum lebih dari 1000 meter
• Memiliki sifat tarik dan karakteristik suhu yang sangat baik
• Harapan hidup 30 tahun
Struktur dan Spesifikasi Teknis ADSS-SJ (50-150M)
Ref.Luar Diameter (mm) |
Ref.Bobot (kg / km) |
Rek.Max harian. (kN) |
Max Diizinkan Ketegangan Kerja (kN) |
Istirahat Kekuatan (kN) |
Kekuatan Anggota CSA (mm2) |
Modulus dari (kN / mm2) |
Panas Ekspansi Koefisien (x10- 6 / K) |
Rentang yang Cocok Meter |
||||
Jaket PE | AT Jacket | SEBUAH | B | C | D | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Struktur dan Spesifikasi Teknis ADSS-DJ (50-750M)
Ref.Luar Diameter (mm) |
Ref.Bobot (kg / km) |
Rek.Max harian. (kN) |
Max Diizinkan Ketegangan Kerja (kN) |
Istirahat Kekuatan (kN) |
Kekuatan Anggota CSA (mm2) |
Modulus dari (kN / mm2) |
Panas Ekspansi Koefisien (x10- 6 / K) |
Rentang yang Cocok Meter |
||||
Jaket PE | AT Jacket | SEBUAH | B | C | D | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
Karakteristik optik
Jenis serat |
Atenuasi (+ 20 ℃) |
Bandwidth |
Bukaan numerik |
Panjang gelombang pemutusan kabel optik |
||||
---|---|---|---|---|---|---|---|---|
@ 850nm |
@ 13 |
@ 13 |
@ 15 |
@ 850nm |
@ 13 |
|||
G.652 | --- | --- | ≤0,36dB / km | ≤0.22dB / km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB / km | ≤0,23dB / km | --- | --- | --- | ≤1450nm |
50 / 125µm | ≤3.3dB / km | ≤1.2dB / km | --- | --- | ≥500MHz · km | ≥500MHz · km | 0,200 ± 0,015 NA | --- |
62,5 / 125µm | ≤3.5dB / km | ≤1.2dB / km | --- | --- | ≥200MHz · km | ≥500MHz · km | 0,275 ± 0,015 NA | --- |
Aplikasi: Overhead mandiri
FAQ
1, Q: Apakah Anda pabrik atau perusahaan dagang?
A: Kami adalah pabrik
2, Q: Apa itu MOQ?
A: MOQ kabel Fiber Optic adalah 1km.
3. T: Merek serat apa yang Anda gunakan?
A: YOFC, Fiberhome, dll
4, T: Dapatkah Anda menerima pesanan kecil?
A: Ya, pesanan kecil tersedia. Kami mendukung proyek baru pelanggan kami karena kami tahu bisnis selalu dari pesanan kecil.
5, Q: Apa waktu pengiriman?
A: Waktu pengiriman umum adalah 5-7 hari setelah pesanan dikonfirmasi.Itu tergantung pada jumlah pesanan.
6. Dapatkah Anda menyediakan produk dan logo yang disesuaikan?
A: Ya.Kami menyediakan layanan OEM.
7. Apa ketentuan pembayaran Anda?
A: Kami menerima T / T, L / C, Western Union, Deposit 30% dan 70% sebelum pengiriman.
