Kabel Serat Optik ADSS Semua Dielektrik Double Sheath

Kuantitas min Order : 1 km Kemasan rincian : Drum Kayu
Waktu pengiriman : 3-5 hari, itu tergantung dari jumlah pesanan Syarat-syarat pembayaran : L / C, T / T, Serikat Barat, Alipay
Menyediakan kemampuan : 4500 per bulan
Nama merek: Jiqian Sertifikasi: ISO 9001
Nomor model: ADSS-Selubung ganda

Informasi Detail

Tempat asal: Guangzhou, Cina Merek kabel: Jiqian
jumlah konduktor: ≥ 10 Cettification: ISO 9001
Pabrikan: Iya Aplikasi: Atas
Sarung luar: pe Jumlah serat: 2-288
Penyimpanan dan penggunaan suhu: -40 ℃ hingga + 70 ℃.
Cahaya Tinggi:

Kabel Serat Optik ADSS Selubung Ganda

,

Selubung Ganda semua kabel serat optik dielektrik

,

Kabel Serat Optik ADSS ISO9001

Deskripsi Produk

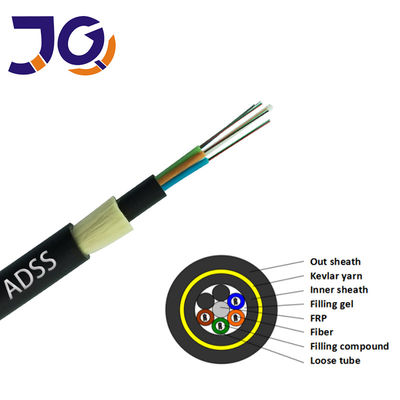

Semua ADSS kabel optik selubung ganda swadaya mandiri



Kabel optik ADSS mengadopsi struktur untai tabung longgar.Serat optik 250µm dilapisi dalam tabung longgar yang terbuat dari bahan modulus tinggi,

dan tabung longgar diisi dengan senyawa tahan air.Tabung lepas (dan tali pengisi) diputar di sekitar inti penguat pusat non-logam (FRP) untuk membentuk inti kabel kompak, dan celah di inti kabel diisi dengan pelumas penahan air.Inti kabel diekstrusi menjadi selubung dalam polietilen (PE), kemudian dijalin untuk memperkuat serat aramid, dan akhirnya dilengkapi dengan polietilen (PE)

Kabel Serat Optik ADSS Semua Dielektrik Double Sheath 0





Desain kabel optik ADSS sepenuhnya mempertimbangkan situasi saluran listrik yang sebenarnya dan cocok untuk berbagai tingkat saluran transmisi daya tegangan tinggi.Untuk saluran listrik 10kV dan 35kV, selubung polietilen (PE) dapat digunakan;Untuk saluran listrik 110kV dan 220kV, titik gantung kabel harus ditentukan dengan menghitung distribusi intensitas medan listrik dan selubung luar pelacak listrik (AT) harus digunakan.Pada saat yang sama, jumlah serat aramid dan proses stranding yang sempurna dirancang dengan cermat untuk memenuhi persyaratan aplikasi pada bentang yang berbeda.



fitur



• Dapat dipasang tanpa memutus aliran listrik

• Ringan dan diameter kabel kecil, mengurangi dampak es, angin dan beban pada menara dan penyangga

• Bentangan besar, bentang maksimum lebih dari 1000 meter

• Memiliki sifat tarik dan karakteristik suhu yang sangat baik

• Harapan hidup 30 tahun



Struktur dan Spesifikasi Teknis ADSS-SJ (50-150M)

Ref.Luar
Diameter
(mm)
Ref.Bobot
(kg / km)

Rek.Max harian.
Ketegangan Kerja

(kN)

Max Diizinkan
Ketegangan Kerja
(kN)

Istirahat

Kekuatan

(kN)

Kekuatan

Anggota

CSA

(mm2)

Modulus dari
Elastisitas
CSA

(kN / mm2)

Panas

Ekspansi

Koefisien

(x10- 6 / K)

Rentang yang Cocok
Meter
Jaket PE AT Jacket SEBUAH B C D
11 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



Struktur dan Spesifikasi Teknis ADSS-DJ (50-750M)

Ref.Luar
Diameter
(mm)
Ref.Bobot
(kg / km)

Rek.Max harian.
Ketegangan Kerja

(kN)

Max Diizinkan
Ketegangan Kerja
(kN)

Istirahat

Kekuatan

(kN)

Kekuatan

Anggota

CSA

(mm2)

Modulus dari
Elastisitas
CSA

(kN / mm2)

Panas

Ekspansi

Koefisien

(x10- 6 / K)

Rentang yang Cocok
Meter
Jaket PE AT Jacket SEBUAH B C D
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13.0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 9.45 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0.9 480 320 460 320
14.9 171 185 6.75 18 45 22.0 16.4 0.6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18.0 0.3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0.1 750 530 750 510



Karakteristik optik



Jenis serat

Atenuasi

(+ 20 ℃)

Bandwidth

Bukaan numerik

Panjang gelombang pemutusan kabel optik

@ 850nm

@ 13

@ 13

@ 15

@ 850nm

@ 13

G.652 --- --- ≤0,36dB / km ≤0.22dB / km --- --- --- ≤1260nm
G.655 --- --- ≤0.40dB / km ≤0,23dB / km --- --- --- ≤1450nm
50 / 125µm ≤3.3dB / km ≤1.2dB / km --- --- ≥500MHz · km ≥500MHz · km 0,200 ± 0,015 NA ---
62,5 / 125µm ≤3.5dB / km ≤1.2dB / km --- --- ≥200MHz · km ≥500MHz · km 0,275 ± 0,015 NA ---



Aplikasi: Overhead mandiri
